Рисунок 8.8.Пролапс митрального клапана: парастернальная позиция длинной оси левого желудочка, систола. Пролабируют обе створки митрального клапана (стрелки). Хорошо видно, что передняя створка имеет излишнюю, не соответствующую размерам желудочка, длину. LA — левое предсердие, LV — левый желудочек, Ao — восходящий отдел аорты.

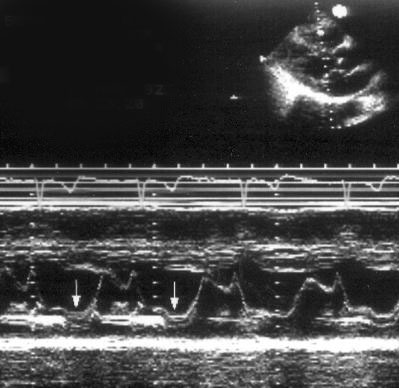

Рисунок 8.9.Поздне-систолический пролапс передней створки митрального клапана, М — модальное исследование. Пролабирование передней створки митрального клапана происходит в конце систолы (стрелки).
Ряд исследователей считают, что поскольку митральное кольцо имеет седловидную форму, и верхние точки его расположены спереди и сзади, то смещение створки выше уровня митрального кольца должно регистрироваться
Кроме изменений траектории движения створок, пролапс митрального клапана сопровождается также их утолщением и деформацией. Обычно кончики створок поражены в наибольшей степени и похожи на головку булавки с матовой поверхностью. Утолщение створок иногда распространяется и на хорды. Такие изменения клапанного аппарата называются его миксоматозным перерождением (дегенерацией). Чем сильнее деформирован клапан, тем выше шансы обнаружить утолщение эндокарда межжелудочковой перегородки в том месте, где он соприкасается с чрезмерно подвижной передней створкой (аналогичное локальное утолщение эндокарда межжелудочковой перегородки часто обнаруживают и при гипертрофической кардиомиопатии). Чем сильнее деформированы створки, тем выше вероятность клинических проявлений и осложнений пролапса митрального клапана: болей в грудной клетке, нарушений ритма сердца, бактериального эндокардита, эмболий и разрыва хорд. В предельных случаях часто невозможно отличить пролапс от молотящей створки и массивных вегетаций на митральном клапане (рис. 8.10).
A
B

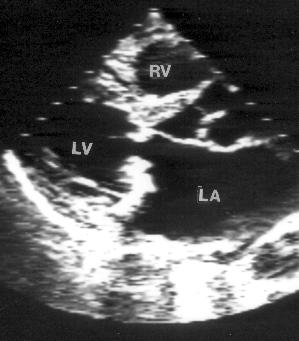

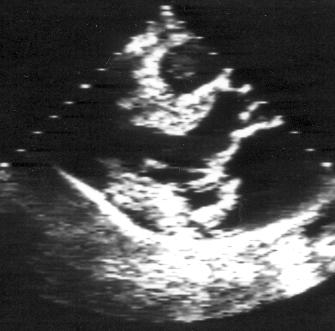

Рисунок 8.10.Миксоматозная дегенерация митрального клапана, осложнившаяся разрывом хорд и молотящей задней створкой митрального клапана. Парастернальная позиция длинной оси левого желудочка, диастола ( А) и систола ( В). RV — правый желудочек, LV — левый желудочек, LA — левое предсердие.
Бактериальный эндокардит стали существенно лучше диагностировать с появлением эхокардиографии; расширился диапазон сведений об этой болезни. Прямым и главным признаком бактериального эндокардита при поражении любого клапана служит обнаружение вегетаций. Нарушая целостность створок или хорд, вегетации препятствуют полному закрытию клапана и приводят к митральной недостаточности. Вегетации выглядят как образования на клапанах, обычно весьма подвижные. Обнаружение образований на клапанах при наличии клинических подозрений на бактериальный эндокардит почти всегда позволяет верно поставить диагноз. За свежие вегетации можно, однако, принять и миксоматозную дегенерацию митрального клапана, и старые, «зажившие», вегетации, и разорванную створку или хорду. С другой стороны, если эхокардиографическое исследование проводят вскоре после появления первых клинических симптомов бактериального эндокардита, вегетации можно и не обнаружить. Вегетации небольших размеров могут остаться невыявленными при эхокардиографическом исследовании из-за недостаточной разрешающей способности аппарата, низкого отношения сигнала к шуму либо из-за недостаточной квалификацией или невнимания эхокардиографиста. В Лаборатории эхокардиографии UCSF распознать вегетации диаметром менее 5 мм при М-модальном исследовании почти никогда не удавалось. Двумерное исследование в таких случаях обычно выявляло некоторые изменения створок, но не вегетации. В то же время М-модальное исследование больных с подозрением на бактериальный эндокардит имеет то преимущество перед двумерным исследованием, что позволяет обнаружить нарушение целостности клапана, поскольку регистрирует высокочастотные систолические вибрации, невидимые при двумерном исследовании из-за меньшей временной разрешающей способности.
Нужно иметь в виду, что бактериальный эндокардит обычно поражает исходно измененные клапаны; поэтому распознать вегетации малых размеров (менее 5 мм) на фоне имеющихся изменений клапана почти невозможно. Хорошим примером возможных диагностических трудностей может служить миксоматозная дегенерация митрального клапана с разрывом хорд (рис. 8.10). В этом случае обнаруживается большое, подвижное, пролабирующее, некальцинированное
Самый надежный метод выявления вегетаций — чреспищеводная эхокардиография (рис. 16.16). Ее чувствительность при клинически подтвержденном бактериальном эндокардите превышает 90%. Мы рекомендуем проведение чреспищеводной эхокардиографии во всех случаях, когда вегетации не выявлены при трансторакальном исследовании, но имеются подозрения на наличие у пациента бактериального эндокардита.
Глава 9. Аортальный клапан и корень аорты
Исследование аортального клапана стало сильной стороной эхокардиографии со времени ее внедрения в клиническую практику в начале 70-х годов. Поначалу была показана надежность М-модальной эхокардиографии для исключения аортального стеноза и высокая чувствительность ее в диагностике аортальной недостаточности. С появлением двумерного, а затем и различных допплеровских режимов, оказалось, что эхокардиография настолько хорошо диагностирует патологию аортального клапана, что превосходит по своей диагностической ценности катетеризацию сердца и ангиографию.
Исследование аортального клапана начинается с визуализации его из парастернального доступа в позиции длинной оси левого желудочка. Затем под контролем двумерного изображения, обычно по парастернальной короткой оси на уровне основания сердца, луч М-модального исследования направляется на створки аортального клапана и корень аорты (рис. 2.2). На рис. 2.6 представлен аортальный клапан из позиции парастернальной короткой оси и М-модальное его изображение. В срез М-модального изображения попадают правая коронарная и некоронарная створки аортального клапана. Линия их смыкания в диастолу в норме находится посередине между передней и задней стенками аорты. В систолу створки открываются и, расходясь кпереди и кзади, образуют «коробочку». В таком положении створки остаются до конца систолы. В норме при М-модальном исследовании может регистрироваться легкое систолическое дрожание створок аортального клапана.
Если неизмененные тонкие створки аортального клапана открываются не полностью, это обычно означает резкое снижение ударного объема. При нормальном ударном объеме и дилатации корня аорты створки клапана, раскрываясь, могут несколько отстоять от стенок аорты. При низком ударном объеме М-модальное движение створок аортального клапана иногда имеет форму треугольника: сразу после полного раскрытия створки начинают закрываться. Если створки резко захлопываются после максимального их раскрытия, следует заподозрить фиксированный подклапанный стеноз. Средне-систолическое прикрытие створок аортального клапана (частичное закрытие их в середине систолы, затем — вновь максимальное раскрытие) является признаком динамического подклапанного стеноза, т. е. гипертрофической кардиомиопатии с обструкцией выносящего тракта левого желудочка. В диастолу закрытые створки параллельны стенкам аорты. Диастолическое дрожание створок аортального клапана свидетельствует о серьезной патологии и наблюдается при разрыве или отрыве створок. Эксцентрическое расположение линии смыкания створок аортального клапана заставляет заподозрить врожденную патологию — двустворчатый аортальный клапан.
Движение корня аорты может дать ценную информацию о глобальной систолической и диастолической функции левого желудочка. В норме корень аорты смещается кпереди в систолу более, чем на 7 мм, и почти немедленно возвращается на место по ее окончании. Движения корня аорты отражают процессы наполнения и опорожнения левого предсердия; во время предсердной систолы в норме они минимальны. При уменьшении амплитуды движения корня аорты следует думать о низком ударном объеме. Заметим, что амплитуда движения корня аорты не имеет прямой зависимости от фракции выброса. Например, при гиповолемии и нормальной сократимости левого желудочка амплитуда движения корня аорты уменьшается. Нормальная или даже чрезмерная подвижность корня аорты при уменьшенном раскрытии створок аортального клапана свидетельствует о диспропорции между кровотоком в левом предсердии и в аорте и наблюдается при тяжелой митральной недостаточности.
При двумерном исследовании парастернально по короткой оси аортальный клапан выглядит как структура, состоящая из трех симметрично расположенных, одинаково тонких створок, в систолу они полностью открывающихся, а в диастолу закрываются и образуют фигуру, похожую на перевернутую эмблему автомобиля Mercedes-Benz. Место смыкания всех трех створок может выглядеть чуть утолщенным. Корень аорты имеет диаметр больший, чем остальная часть восходящего отдела аорты, и формируется из трех синусов Вальсальвы, которые называются аналогично створкам клапана: левый коронарный, правый коронарный, некоронарный. В норме диаметр корня аорты не превышает 3,5 см. Допплеровское исследование кровотока через аортальный клапан дает спектр треугольной формы; максимальная скорость аортального кровотока — от 1,0 до 1,5 м/с. Аортальный клапан имеет меньший диаметр, чем выносящий тракт левого желудочка и восходящий отдел аорты, поэтому скорость кровотока выше всего именно на уровне клапана.
