Допплеровскому исследованию принадлежит главная роль в диагностике аортальной недостаточности и определении ее тяжести. Импульсное допплеровское исследование и особенно цветное сканирование оказались чувствительнее всех существующих методов диагностики аортальной недостаточности, включая инвазивные методы. При выполнении импульсного допплеровского исследования контрольный объем помещают в выносящий тракт левого желудочка под местом смыкания створок аортального клапана (рис. 9.8). Этот прием повторяют из нескольких эхокардиографических позиций, чтобы быть уверенным в том, что учтены все возможные направления регургитирующей струи. Чаще всего лучшей оказывается апикальная пятикамерная позиция сердца. При обнаружении регургитации, занимающей всю диастолу на допплеровском спектре, контрольный объем перемещают по желудочку, чтобы установить глубину проникновения в него регургитирующей струи. Если струя заходит более чем на одну

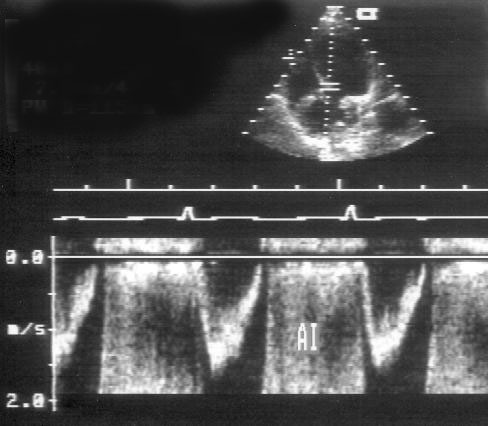

Рисунок 9.8.Аортальная регургитация: импульсное допплеровское исследование. Контрольный объем помещен в выносящий тракт левого желудочка у места смыкания створок аортального клапана. Струя аортальной регургитации появляется сразу после закрытия аортального клапана и в импульсном режиме дает искажение допплеровского спектра. AI — струя аортальной регургитации.
Аортальная регургитация при цветном сканировании выглядит как пестрый патологический диастолический поток, исходящий из аортального клапана и проникающий в левый желудочек. Этот поток отличается от регистрируемого при митральном стенозе тем, что он исходит от аортального клапана и появляется в самом начале диастолы, в фазу изоволюметрического расслабления, когда митральный клапан еще закрыт. В отличие от митральной регургитации, при аортальной максимальная глубина проникновения струи в левый желудочек и площадь, которую струя занимает, не всегда хорошо коррелируют с ангиографической оценкой степени аортальной недостаточности. Более достоверные признаки степени аортальной недостаточности — ширина струи в месте ее формирования и площадь, занимаемая ею при исследовании в позиции парастернальной короткой оси на уровне аортального клапана.
Существует несколько конкурирующих по своей надежности способов оценить тяжесть аортальной недостаточности. Самыми распространенными и, с нашей точки зрения, лучшими являются следующие два способа: 1) измерение времени полуспада (T 1/2) диастолического градиента давления между аортой и левым желудочком по исследованию допплеровского спектра аортальной регургитации, зарегистрированного в постоянно-волновом режиме; 2) поиск ретроградного кровотока в нисходящем отделе аорты (из супрастернального доступа). В табл. 14 приведен перечень измерений, которые необходимо произвести при допплеровском исследовании пациента с аортальной регургитацией.
Таблица 14.Параметры, определяемые при допплеровском исследовании пациента с аортальной регургитацией
| Позиции и измерения |
| 1. Наилучшего качества спектр струи аортальной регургитации из апикального доступа в 5-камерной позиции в постоянно-волновом режиме |
| 2. Кровоток в нисходящей аорте из супрастернального доступа в импульсном режиме |
| 3. Кровоток в брюшной аорте из субкостального доступа в импульсном режиме |
| Расчетные параметры |
| 1. Время полуспада диастолического градиента давления между аортой и левым желудочком |
| 2. Отношение интегралов линейной скорости ретроградного и антероградного кровотока в нисходящем отделе аорты |
Скорость регургитирующей струи определяется разностью давлений между аортой и левым желудочком в каждый момент времени. Чем быстрее уменьшается скорость регургитирующей струи, тем быстрее выравнивается давление между аортой и левым желудочком, и, следовательно, тем тяжелее аортальная недостаточность (рис. 9.9). В предельно выраженных случаях скорость регургитирующей струи падает до нуля. Время полуспада диастолического градиента давления, (который с технической точки зрения этот параметр измеряется при аортальной регургитации так же, как при митральном стенозе) тем ниже, чем тяжелее аортальная недостаточность, то есть чем больше объем регургитирующей крови (рис. 9.10). Если T 1/2аортальной регургитации превышает 400 мс, то она почти наверняка легкой степени. Если T 1/2меньше 200 мс,

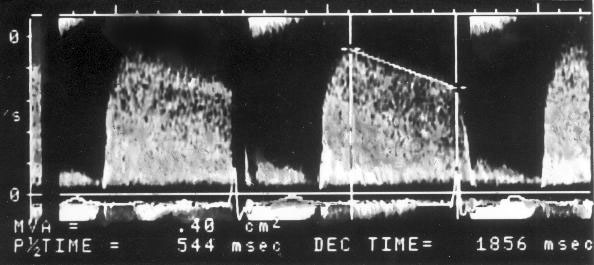

Рисунок 9.9.Аортальная регургитация: постоянно-волновое допплеровское исследование. Время полуспада градиента давления — 544 мс, что указывает на небольшую степень выраженности аортальной регургитации.

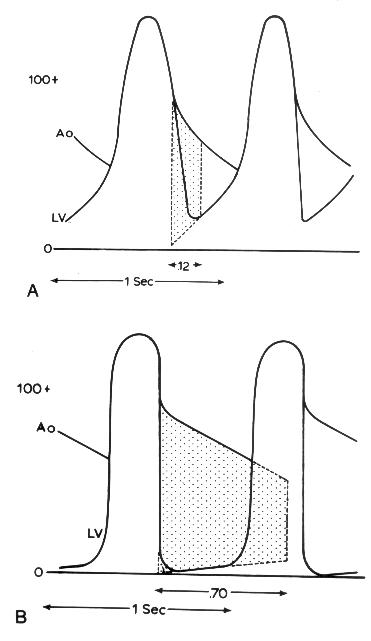

Рисунок 9.10.Кривые давления в аорте и в левом желудочке при тяжелой ( А) и небольшой ( В) аортальной недостаточности. Заштрихованная область соответствует времени полуспада градиента давления между левым желудочком и аортой. При тяжелой аортальной недостаточности давление в аорте в диастолу падает очень быстро, в левом желудочке так же быстро возрастает, поэтому происходит стремительное снижение градиента давления между желудочком и аортой. Время полуспада градиента давления в примере А — 120 мс. При небольшой аортальной недостаточности время полуспада градиента давления существенно больше: в примере Воно составляет 700 мс. Teague S.M. Doppler echocardiographic evaluation of aortic regurgitation, in: Doppler Echocardiography, ed. Schiller N.B., Cardiology Clinics, 8(2), 1990.
Иногда при сочетании аортальной недостаточности и митрального стеноза могут возникнуть трудности в различении их спектров. Струя аортальной регургитации отличается тем, что появляется в самом начале диастолы (когда митральный клапан еще закрыт) и начальная скорость ее — около 4 м/с. Что касается стенотической струи при митральном стенозе, по ее появлению предшествует период изоволюметрического расслабления левого желудочка, а начальная скорость ее — около 2 м/с (рис. 9.11). На правильность оценки тяжести аортальной регургитации по времени полуспада градиента давления между левым желудочком и аортой не влияет наличие митрального стеноза.

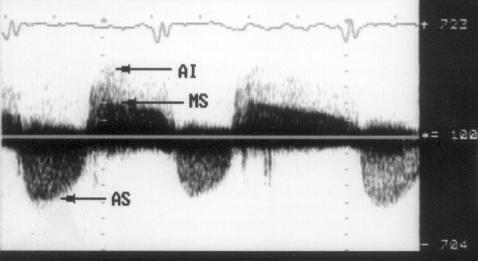

Рисунок 9.11.Регистрация струи аортальной регургитации и кровотока через стенозированный митральный клапан на одном допплеровском спектре. Постоянно-волновое допплеровское исследование из апикального доступа. Аортальная регургитация имеет б ольшую скорость и начинается раньше — сразу после закрытия аортального клапана. Началу трансмитрального кровотока предшествует период изоволюметрического расслабления левого желудочка. AI — струя аортальной регургитации, MS — кровоток через стенозированный митральный клапан, AS — систолический кровоток через стенозированный аортальный клапан.
Если ретроградный (направленный к датчику, установленному в яремной ямке) диастолический кровоток в нисходящем отделе аорты не выявляется, то можно утверждать, что гемодинамически значимая аортальная регургитация отсутствует. Если же ретроградный кровоток обнаружен (рис. 9.12A), то можно сопоставить его объем с объемом антероградного кровотока — их соотношение хорошо коррелирует с фракцией регургитирующего объема, измеряемой при ангиографии [131]. Кроме того, объем регургитации можно измерить по разности систолического кровотока в выносящем тракте левого желудочка (повышенного) и в легочной артерии (нормального).
Ретроградный кровоток в брюшной аорте всегда указывает на тяжелую аортальную недостаточность (рис. 9.12B).
A
B

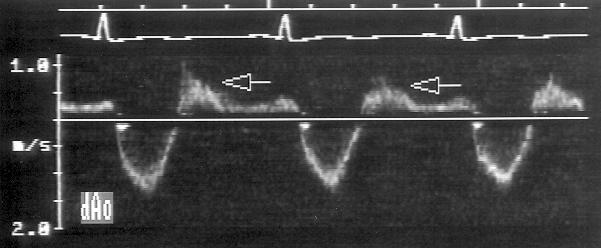

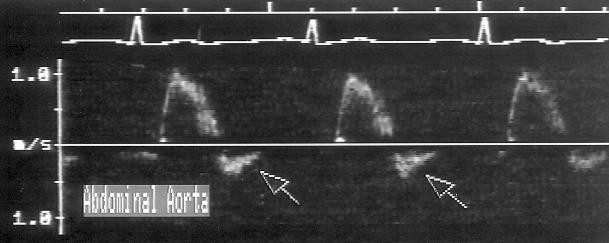

Рисунок 9.12.Ретроградный диастолический кровоток в нисходящем отделе аорты (стрелки) и в брюшной аорте. При исследовании нисходящей аорты ( А) нормальный (антероградный) кровоток направлен от датчика (под изолинией), ретроградный кровоток — к датчику (над изолинией); при исследовании брюшной аорты ( В) — наоборот. Ретроградный кровоток в брюшной аорте указывает на тяжелую аортальную недостаточность.
