Следует иметь в виду, что при исследовании дилатированного левого предсердия происходит потеря чувствительности цветного сканирования на большой глубине, и можно недооценить выраженность митральной регургитации. Ширина формирующейся струи на уровне клапана и расхождение ее на предсердной стороне клапана также позволяют судить о степени митральной регургитации.
Как правило, если с помощью цветного сканирования митральная регургитация не обнаружена, то другие допплеровские методы для ее поисков уже не применяются. Однако при плохой визуализации сердца и цветное сканирование может оказаться недостаточно чувствительным. В случаях, когда трансторакальная эхокардиография технически трудна, а точное знание степени митральной регургитации необходимо, показано проведение чреспищеводной эхокардиографии. К обстоятельствам, затрудняющим оценку степени митральной регургитации при трансторакальном исследовании
На рис. 17.2 представлено изображение незначительно выраженной митральной регургитации, полученное при чреспищеводном цветном допплеровском исследовании пациента с дилатированным левым предсердием. Заметим, что выбор правильного усиления привел к четкой визуализации «спонтанного контрастирования» левого предсердия, что свидетельствует о технически правильном проведении исследования и исключает недооценку степени митральной регургитации. На рис. 17.13 представлена незначительная митральная регургитация, типичная для нормально функционирующего протезированного митрального клапана. Рис. 17.14 иллюстрирует околоклапанную регургитацию высокой степени при дисковом протезе в митральной позиции. На рис. 17.15 видно, как струя митральной регургитации заходит в гигантских размеров ушко левого предсердия.
При невозможности проведения цветного сканирования степень митральной регургитации определяют с помощью допплеровского исследования в импульсном режиме. Контрольный объем сначала устанавливают над местом смыкания створок митрального клапана в левое предсердие. Мы рекомендуем проводить поиск митральной регургитации в нескольких позициях, так как она может иметь эксцентрическое направление. Тщательное допплеровское исследование с помощью современной чувствительной аппаратуры часто выявляет ранние систолические сигналы низкой интенсивности, которые соответствуют так называемой «функциональной» митральной регургитации. Низкая плотность допплеровского спектра при обнаружении такой регургитации говорит о малом числе эритроцитов, в ней участвующих. Возможно, обнаружение такой незначительной регургитации связано с регистрацией движения небольшого количества эритроцитов, остающихся в конце диастолы в преддверии митрального отверстия.
При гемодинамически значимой митральной регургитации интенсивность допплеровского спектра существенно выше. Однако из-за высокой скорости струи митральной регургитации, обусловленной большим градиентом давления в систолу между желудочком и предсердием, при импульсном допплеровском исследовании и при цветном сканировании возникает искажение допплеровского спектра. Чем больше объем регургитирующей крови, тем плотнее допплеровский спектр. Картирование допплеровского сигнала в импульсном режиме состоит в отслеживании регургитирующей струи, начиная от места смыкания створок митрального клапана и далее при перемещении контрольного объема в сторону верхней и боковой стенок левого предсердия. Этот метод определения степени митральной регургитации используют в тех случаях, когда нельзя провести цветное сканирование. Чем плотнее спектр митральной регургитации и чем глубже в левое предсердие она проникает, тем она тяжелее. С помощью постоянно-волнового исследования можно аккуратно измерить максимальную скорость митральной регургитации. Однако этот параметр мало существен для оценки степени выраженности митральной регургитации, поскольку максимальная скорость отражает большой систолический градиент давления между левым желудочком и предсердием, а он велик и в норме, и при патологии. Только при очень тяжелой митральной регургитации давление в левом предсердии в систолу достигает такой величины, что максимальная скорость регургитации уменьшается.
Для оценки степени тяжести митральной недостаточности можно применять двумерные и допплеровские методы вычисления объема регургитирующей крови. При митральной недостаточности объем крови, который поступает из левого желудочка в аорту, меньше объема, поступающего в желудочек в диастолу. Разность между значениями ударного объема, вычисленными планиметрическим (конечно-диастолический минус конечно-систолический объем) и допплеровским (произведение линейного интеграла скорости кровотока в выносящем тракте левого желудочка и площади выносящего тракта) способами, равна объему регургитирующей крови за каждый сердечный цикл. Однако эти вычисления дают большую ошибку, поскольку планиметрические измерения занижают, а допплеровские — завышают значения ударного объема.
Формула расчета фракции регургитирующего объема для оценки тяжести митральной недостаточности применяется редко в связи с высокой вероятностью ошибок. Мы все-таки считаем нужным привести способ расчета фракции регургитирующего
Таблица 12.Расчет фракции регургитирующего объема (RF) при митральной недостаточности
| Позиции и измерения |
| 1. Апикальная 2-камерная позиция |
| 2. Апикальная 4-камерная позиция |
| 3. Раскрытие аортального клапана в М-модальном режиме парастернально |
| 4. Аортальный кровоток из апикального доступа в постоянно-волновом режиме |
| Расчетные параметры |
| 1. Площадь отверстия аортального клапана (AVA) — по диаметру его раскрытия |
| 2. Фракция регургитирующего объема (RF): |
| а) Ударный объем (SV p) по Simpson |
| б) Допплеровское вычисление ударного объема (SV d): SV d= AVA x VTI, где VTI — интеграл линейной скорости кровотока через аортальный клапан |
| в) RF = (SV p– SV d)/SV p |
Косвенными показателями степени тяжести митральной недостаточности могут служить размеры левого предсердия и желудочка. Выраженная митральная недостаточность сопровождается дилатацией левого желудочка из-за его объемной перегрузки. Кроме того, повышается давление в легочной артерии, которое можно оценить, измерив скорость струи трикуспидальной регургитации.
Ревматическое поражение митрального клапана, как правило, выражается в сочетанном его поражении. При этом, несмотря на наличие анатомических признаков ревматического митрального стеноза, гемодинамически значимой обструкции приносящего тракта левого желудочка часто не обнаруживается. При эхокардиографическом исследовании в М-модальном и двумерном режиме даже в отсутствии изменений гемодинамики выявляются признаки ревматического поражения в виде утолщения и склерозирования створок, диастолического куполообразного закругления передней створки митрального клапана. В дифференциальной диагностике сочетанного поражения митрального клапана и «чистой» митральной недостаточности главную роль играет допплеровское исследование.
Пролапс митрального клапана был впервые описан как синдром, включающий клинические, аускультативные и электрокардиографические изменения, в середине 60-х годов. Тогда было показано, что средне-систолический щелчок и шум коррелируют с выявляющимся при ангиографии провисанием створок митрального клапана. Осознание важности этого синдрома произошло в начале 70-х годов, когда оказалось, что пролапс митрального клапана имеет яркие эхокардиографические проявления. И именно благодаря эхокардиографии стало ясно, насколько этот синдром распространен в популяции [114, 115]. Наибольшее значение в его диагностике имеет двумерная эхокардиография; допплеровские исследования дополняют ее, позволяя обнаружить позднюю систолическую митральную регургитацию и определить степень ее выраженности.
М-модальная эхокардиография дает около 40% ложно-отрицательных результатов, если за стандарт диагностики берется аускультация сердца. Возможно, такая низкая чувствительность метода связана с деформациями грудной клетки; показано, что до 75% пациентов с пролапсом митрального клапана имеют рентгенологические признаки костных деформаций грудной клетки. Такие деформации (например, pectus excavatum) могут сильно затруднить проведение М-модального исследования. Впрочем, гораздо важнее не помехи для эхокардиографии, а то, что скелетные изменения указывают на системный характер поражения соединительной ткани при пролапсе митрального клапана.

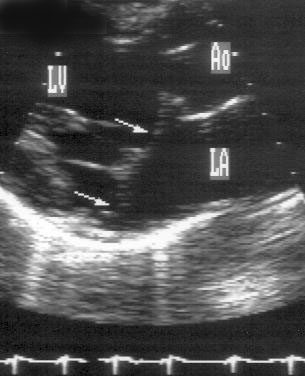

Диагностика пролапса митрального клапана требует обязательного сочетания М-модальной и двумерной эхокардиографии (рис. 8.8, 8.9). Двумерное исследование позволяет рассмотреть створки митрального клапана целиком и найти место их смыкания. Очевидное провисание клапанов в левое предсердие не создает диагностических проблем. Если же створки (или одна створка) доходят только до атриовентрикулярного бугорка, а не далее, это может вызвать диагностические трудности.
