Из всех трех названных методов допплеровский наиболее надежен, и ему следует отдавать предпочтение перед М-модальным и двумерным определением площади митрального отверстия. В табл. 10 приведен перечень измерений, которые необходимо произвести при допплеровском исследовании пациента с митральным стенозом.
Таблица 10.Параметры, определяемые при допплеровском исследовании пациента с митральным стенозом
| Позиции и измерения |
| Максимальная скорость и наилучшего качества спектр диастолического кровотока через митральный клапан в 4-камерной позиции из апикального доступа в постоянно-волновом режиме |
| Расчетные параметры |
| 1. Максимальный градиент давления между левым предсердием и желудочком |
| 2.
|
| 3. Площадь отверстия митрального клапана (MVA, см 2) = 220/T 1/2 |
Цветное допплеровское сканирование позволяет видеть область ускорения кровотока в месте сужения митрального отверстия (так называемая, vena contracta) и направление диастолических потоков в левом желудочке. Цветное сканирование позволяет точнее определить пространственную ориентацию стенотической струи, что помогает установить ультразвуковой луч параллельно потоку во время постоянно-волнового исследования при эксцентрическом направлении струи.
Нужно помнить, что время полуспада градиента давления зависит не только от площади митрального отверстия, но и от сердечного выброса, давления в левом предсердии, податливости левого желудочка. Использование допплеровского метода измерения площади митрального отверстия может привести к недооценке тяжести митрального стеноза при кардиомиопатии или выраженной аортальной регургитации, так как эти состояния сопровождаются быстрым увеличением диастолического давления левого желудочка и, следовательно, быстрым падением скорости трансмитрального кровотока. Неправильный результат измерения площади митрального отверстия может дать атриовентрикулярная блокада 1-й степени, мерцательная аритмия при высокой частоте сокращений желудочков или выраженной ее вариабельности. Иногда трудно решить, какой комплекс диастолического трансмитрального кровотока взять за основу для вычисления площади митрального отверстия при мерцательной аритмии. Мы рекомендуем использовать комплексы, соответствующие самому большому интервалу RR (равному по крайней мере 1000 мс) на мониторном отведении электрокардиограммы. Еще одним источником ошибок при измерении площади митрального отверстия может быть нелинейность снижения скорости диастолического трансмитрального кровотока (рис. 8.5). В этом случае тоже трудно решить, какую часть допплеровского спектра выбрать для измерений. Hatle [95] рекомендует измерять часть спектра, соответствующую большему времени полуспада градиента давления (и, соответственно, меньшей площади митрального отверстия).

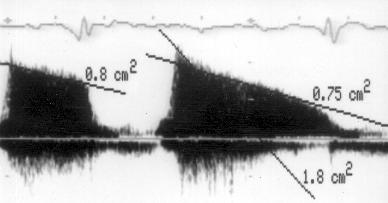

Рисунок 8.5.Митральный стеноз: постоянно-волновое допплеровское исследование из апикального доступа. Нелинейность нисходящей части допплеровского спектра стенотической струи — возможный источник ошибок при допплеровском определении площади митрального отверстия. На рисунке приведены возможные варианты расчета площади митрального отверстия; при катетеризации сердца площадь митрального отверстия оказалась равной 0,7 см 2.
Косвенные методы оценки тяжести митрального стеноза включают определение степени укорочения хорд, выраженности кальциноза створок митрального клапана, степени увеличения левого предсердия, изменения объемов левого желудочка (т. е. степени его недонаполнения) и исследование правых отделов сердца. Изучая размеры правых отделов сердца и давление в легочной артерии (по градиенту трикуспидальной регургитации), можно в каждом отдельном случае судить о последствиях митрального стеноза и о риске операции.
Обструкция приносящего тракта левого желудочка неревматической этиологии
Кальциноз митрального кольца [104, 108] — частая эхокардиографическая находка. Это — дегенеративный процесс, чаще всего связанный с преклонным возрастом пациента. Нередко кальциноз митрального кольца обнаруживают при гипертрофической кардиомиопатии, при болезнях почек. Кальциноз митрального кольца может стать причиной нарушения атриовентрикулярной проводимости [109]. Обычно кальциноз митрального кольца не сопровождающаяся гемодинамически значимой митральной недостаточностью или стенозом (рис. 8.6), но в редких случаях инфильтрация кальцием всего аппарата митрального клапана выражены настолько, что приводят к обструкции митрального отверстия, требующей хирургического вмешательства. Допплеровское измерение площади митрального отверстия — лучший способ выявить и оценить тяжесть этого редкого осложнения частой патологии.

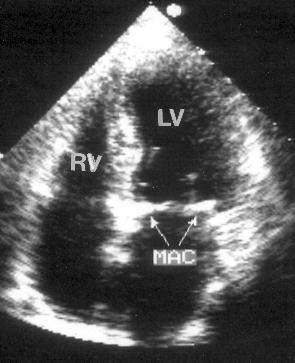

Рисунок 8.6.Кальциноз митрального кольца: апикальная позиция четырехкамерного сердца. RV — правый желудочек, LV — левый желудочек, MAC — кальциноз митрального отверстия.
Врожденные

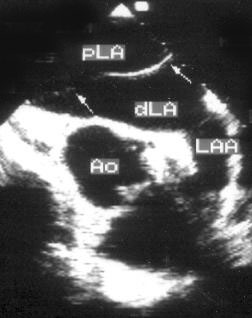

Рисунок 8.7.Cor triatriatum (трехпредсердное сердце): мембрана, разделяющая левое предсердие на проксимальную и дистальную камеры. Чреспищеводное эхокардиографическое исследование в поперечной плоскости на уровне основания сердца. Ao — восходящий отдел аорты, LAA — ушко левого предсердия, dLA — дистальная камера левого предсердия, pLA — проксимальная камера левого предсердия.
Стенозирующие поражения митрального клапана изменяют его диастолическое движение и легко могут быть распознаны с помощью М-модальной и двумерной эхокардиографии. Патология митрального клапана, сопровождающаяся митральной недостаточностью, часто малозаметна, и диагностировать ее сложнее. Это происходит потому, что движения митрального клапана в систолу минимальны, но если даже малая часть клапана функционирует неправильно, то возникает выраженная митральная регургитация. Тем не менее в большом количестве случаев митральной недостаточности все-таки можно выявить ее анатомические причины с помощью эхокардиографии.
Данные, приведенные в табл. 11, дают представление об основных этиологических причинах митральной регургитации. Эта таблица основана на результатах проводившейся в 1976—81 гг. работы, в которой исследовались данные эхокардиографии, ангиографии и оперативного лечения у 173 больных с митральной регургитацией [88]. Заметим, что пролапс митрального клапана оказался ведущей причиной митральной регургитации.
Таблица 11.Этиология митральной регургитации
| Число случаев | Доля от общего числа, % | |
|---|---|---|
| Пролапс митрального клапана | 56 | 32,3 |
| Ревматизм | 40 | 23,1 |
| Заболевания миокарда (дилатация ЛЖ — 11%, гипертрофия — 6%) | 30 | 17,3 |
| Ишемическая болезнь сердца | 27 | 15,6 |
| Бактериальный эндокардит | 11 | 6,3 |
| Врожденные пороки сердца | 9 | 5,2 |
| По материалам Delaye J, Beaune J, Gayet JL et al. Current etiology of organic mitral insufficiency in adults. Arch Mal Coeur 76:1072,1983 |
Допплеровское исследование играет очень важную роль в диагностике митральной недостаточности любой степени выраженности. Лучший метод поиска митральной регургитации — цветное допплеровское сканирование [81, 83, 97], так как оно обладает высокой чувствительностью, и его проведение не требует много времени. Цветное допплеровское сканирование дает информацию о митральной регургитации в реальном масштабе времени. Хотя представление о направлении и глубине проникновении регургитирующей струи может быть получено и в импульсном допплеровском режиме, цветное сканирование надежнее и технически проще, особенно при эксцентрической регургитации. Из апикального доступа митральная регургитация выглядит как появляющееся в систолу пламя светло-синего цвета, направленное в сторону левого предсердия (рис. 17.9). Для регистрации митральной недостаточности и определения степени ее выраженности метод цветного сканирования по чувствительности приближается к рентгеноконтрастной вентрикулографии.
Около 40—60% здоровых людей имеют митральную регургитацию, причиной которой является недостаточность задне-медиальной комиссуры митрального клапана, но это регургитация выраженная незначительно. Регургитирующая струя при этом проникает в полость левого предсердия менее чем на 2 см. Если поток проникает в полость левого предсердия более чем на половину его длины, достигает его задней стенки, заходит в ушко левого предсердия или в легочные вены, то это указывает на тяжелую митральную недостаточность. На рис. 17.9, 17.10, 17.11 представлена митральная регургитация небольшой, средней и высокой степени выраженности.
