Эхокардиография позволяет диагностировать практически любую патологию митрального клапана; в частности, пролапс митрального клапана. Наши знания о широкой распространенности этой патологии в популяции — следствие широкого внедрения эхокардиографии в клиническую практику на протяжении последних 15 лет.
Полноценное эхокардиографическое исследование должно включать М-модальное, двумерное и допплеровское (в импульсном, постоянно-волновом режимах и цветное сканирование) исследования митрального клапана. Допплеровские методы весьма информативны для диагностики патологии митрального клапана и для количественной оценки трансмитрального кровотока. Митральный клапан исследуют из нескольких доступов: парастернального, апикального и, реже, из субкостального.
При М-модальном исследовании видно, что движение нормального митрального клапана отражает все фазы диастолического
Двумерные изображения митрального клапана зависят от позиции, из которой производится исследование. Так, при парастернальном исследовании по короткой оси митральный клапан виден как структура яйцевидной формы, а при исследовании по длинной оси он напоминает открывающиеся и захлопывающиеся дверцы, передняя из которых больше задней. На рис. 2.1 приведено изображение митрального клапана при исследовании по парастернальной длинной оси левого желудочка, на рис. 2.11 — при исследовании в четырехкамерной позиции из апикального доступа. В целом, нормальный митральный клапан должен выглядеть как подвижная двустворчатая структура, которая открывается настолько, чтобы не препятствовать наполнению желудочка, надежно смыкается в систолу, не проваливаясь при этом в левое предсердие. Нормально закрывающийся митральный клапан движется в систолу вместе с основанием сердца и участвует при накачивании крови в левое предсердие. Другими анатомическими структурами, относящимися к митральному клапану, являются хорды, папиллярные мышцы и левое атриовентрикулярное кольцо.
При допплеровском исследовании нормального митрального клапана обнаруживается, что скорость кровотока через него тоже можно изобразить графически буквой М. Иными словами, кровоток имеет максимальную скорость в раннюю диастолу, затем почти прекращается и вновь ускоряется во время предсердной систолы. Направить ультразвуковой луч параллельно кровотоку через митральный клапан удается чаще всего из апикального доступа, который и используют для допплеровского исследования митрального клапана. В норме максимальная скорость трансмитрального кровотока чуть меньше 1 м/с (рис. 3.4С).
Митральный стеноз был первым заболеванием, распознанным при помощи эхокардиографии. В подавляющем большинстве случаев причина митрального стеноза — ревматизм. Анатомические проявления митрального стеноза заключаются в частичном сращении комиссур между передней и задней створками и изменениях подклапанного аппарата — укорочении хорд. В результате уменьшается площадь митрального отверстия, что приводит к обструкции диастолического кровотока из левого предсердия в желудочек. При митральном стенозе из-за неполного раскрытия клапана меняется траектория его быстрого двухфазного движения. Эхокардиография позволяет не только поставить диагноз митрального стеноза, но и точно рассчитать площадь митрального отверстия, так что пациент может быть направлен на операцию или баллонную вальвулопластику без предварительной катетеризации сердца. Количественную оценку степени тяжести митрального стеноза можно производить тремя эхокардиографическими методами.
1.М-модальное исследование. При М-модальном исследовании пациента с митральным стенозом видны изменения формы движения митрального клапана, выражающиеся в удлинении времени его раннего прикрытия (рис. 8.1). Можно видеть однонаправленное диастолическое движение кончиков створок митрального клапана. Наклон раннего диастолического прикрытия передней створки митрального клапана (сегмент EF М-модального изображения митрального клапана) позволяет распознать митральный стеноз. Наклон сегмента EF менее чем на 10 мм/с (в норме > 60 мм/с) на фоне задержки дыхания свидетельствует о тяжелом митральном стенозе. В настоящее время этот признак практически не используется, так как это наименее надежный из способов определения

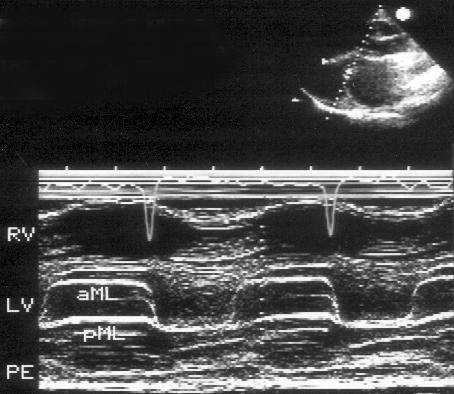

Рисунок 8.1.Критический митральный стеноз, М-модальное исследование: однонаправленное диастолическое движение кончиков створок митрального клапана; наклон диастолического прикрытия передней створки митрального клапана почти отсутствует. RV — правый желудочек, LV — левый желудочек, PE — небольшой выпот в полости перикарда, aML — передняя створка митрального клапана, pML — задняя створка митрального клапана.
2.Двумерное исследование. В норме при исследовании из парастернальной позиции длинной оси левого желудочка передняя створка митрального клапана во время максимального раскрытия клапана в диастолу выглядит продолжением задней стенки аорты, тогда как при митральном стенозе она имеет куполообразное закругление [doming] в сторону задней створки. Кратчайшим расстоянием между клапанами становится расстояние между их кончиками (рис. 8.2). Куполообразное закругление створки возникает из-за увеличения давления на незафиксированную ее часть; аналогией может служить надувание паруса. Площадь митрального отверстия следует измерять в парастернальной позиции короткой оси левого желудочка строго на уровне кончиков створок (рис. 8.3). Этот планиметрический способ оценки тяжести митрального стеноза существенно надежнее М-модального.

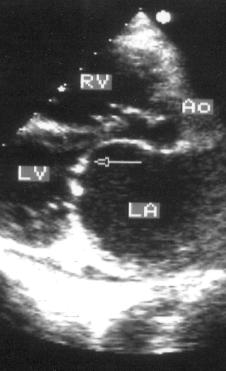

Рисунок 8.2.Митральный стеноз: парастернальная позиция длинной оси левого желудочка, диастола. Куполообразное выбухание передней створки митрального клапана (стрелка). LA — левое предсердие, RV — правый желудочек, LV — левый желудочек, Ao — восходящий отдел аорты.

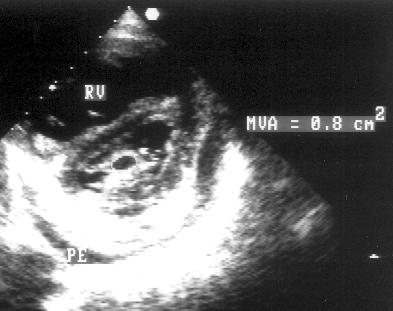

Рисунок 8.3.Митральный стеноз: парастернальная позиция короткой оси левого желудочка на уровне митрального клапана, диастола. Планиметрическое измерение площади митрального отверстия. RV — правый желудочек (расширенный), PE — небольшое количество жидкости в полости перикарда, MVA — площадь митрального отверстия.
3.Допплеровские исследования трансмитрального кровотока (рис. 8.4). При митральном стенозе максимальная скорость раннего трансмитрального кровотока увеличена до 1,6—2,0 м/с (норма — до 1 м/с). По максимальной скорости рассчитывают максимальный диастолический градиент давления между предсердием и желудочком. Для расчета площади митрального отверстия исследуют изменения этого градиента: вычисляют время полуспада градиента давления (T 1/2), т. е. время, за которое максимальный градиент снижается вдвое. Поскольку градиент давления пропорционален квадрату скорости кровотока (P=4V 2), время его полуспада эквивалентно времени, за который максимальная скорость снижается в 2 (ок. 1,4) раз. Работами Hatle было эмпирически установлено, что время полуспада градиента давления, равное 220 мс, соответствует площади митрального отверстия 1 см 2[96]. Измерение площади митрального отверстия (MVA) производится в постоянно-волновом режиме из апикального доступа по формуле: [Площадь отверстия митрального клапана (MVA, см 2)] = 220/T 1/2.
A
B

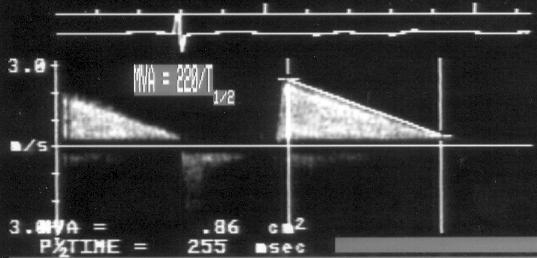

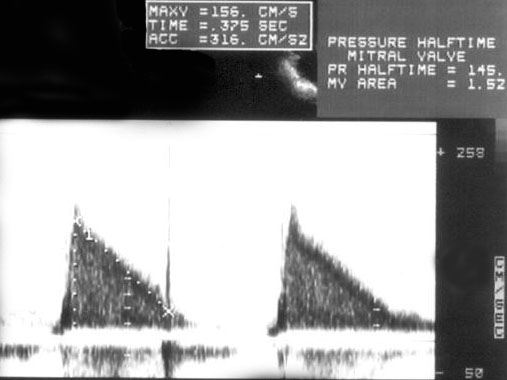

Рисунок 8.4.Два случая митрального стеноза: критический стеноз ( А) и стеноз небольшой степени выраженности ( В). Постоянно-волновое допплеровское исследование, апикальный доступ. Измерение площади митрального отверстия основано на вычислении времени полуспада трансмитрального градиента давления. Чем быстрее падает скорость диастолического трансмитрального кровотока при митральном стенозе, тем больше площадь митрального отверстия. MVA — площадь митрального отверстия.
