Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Карпенко А. В.

СУ-5-1 имела боевую скорострельность 5 выстрелов в минуту.

В КБ ХПЗ в 1937 году разрабатывались проекты САУ на базе шасси танка БТ-7, аналогичные СУ-5.

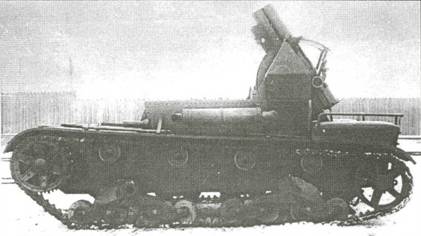

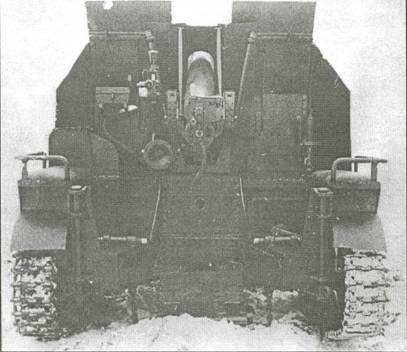

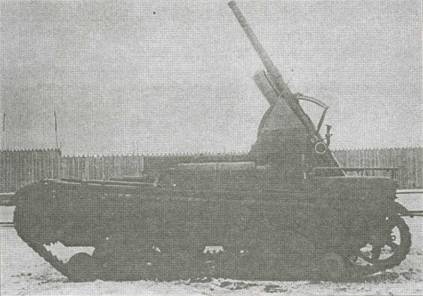

Самоходная артиллерийская установка СУ-5-1

Состояние изготовлена в 1932 году

Разработчик ОКМО завода

"Большевик" (КБ завода № 174)

Изготовитель

завод "Большевик" (завод №174)

Производство небольшая серия

Боевая масса, т 10,2-10,3

Длина, мм:

– корпуса 4840-5000

– опорной поверхности 3000

Ширина, мм 2420-2440

Высота, мм 2505

Клиренс, мм 360-380

Ср. удельн. давл. на грунт, кг/см2 0,7

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Запас топлива, л 182

Удельная мощность, л.с./т 9,0

Максимальная скорость, км/ч 30-34

Запас хода, км 140-170

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 27

– ров, м 2,0

– стенка, м 0,75

– брод, м 0,8

Бронирование, мм

– лоб / борт корпуса 7-15 / 15

– крыша и днище 6-8

Экипаж, чел 6

Радиостанция нет

Артиллерийское вооружение:

Тип орудия. одна 76,2-мм пушка обр. 1902/30 годов

Углы наведения, град.:

– горизонтального 30

– вертикального. – 5 (-3) / + 60

Начальная скорость снаряда, м/с 328

Дальн. стрельбы, м 8500-10000

Боекомплект, выстрелов. 5

Прицел телескопический, панорама Герца

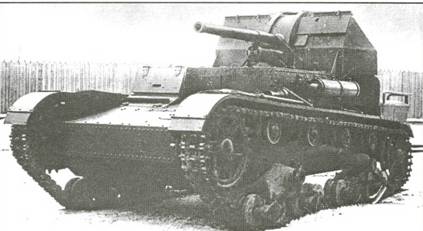

Самоходная артиллерийская установка СУ-5-1

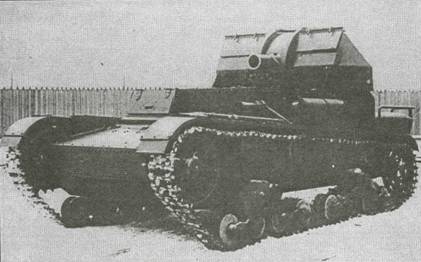

122-мм легкая самоходная артиллерийская установт СУ-5-2 из состава триплекса СУ-5

Создана на базе легкого танка Т-26 обр. 1931 г. и входила вместе с САУ СУ-5-1 и СУ-5-3 в "Малый Триплекс".

Броневая рубка машины находилась

над кормовой частью корпуса и не имела заднего бронирования.

На САУ не было возимого боекомплекта, он должен был подвозиться специальным тягачом.

САУ поступала на укомплектование танковых частей.

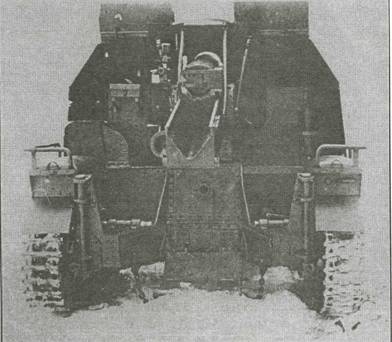

Самоходная артиллерийская установка СУ-5-2

Состояние создана в 1932 году

Разработчик ОКМО завода

"Большевик" (КБ завода № 174)

Изготовитель завод "Большевик" (завод №174)

Производство небольшая серия

База легкий танк Т-26

Боевая масса, т 10,0

Длина, мм:

– корпуса 4840-5000

– опорной поверхности 3100

Ширина, мм 2440-2490

Высота, мм 2505-2560

Клиренс, мм 360

Ср. уд. давл. на грунт, кг/см2 0,7

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Запас топлива, л 182

Удельная мощность, л.с./т. 9

Максимальная скорость, км/ч 30

Запас хода, км 140-170

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 22

– ров, м 2,0

– стенка, м 0,75

– брод, м 0,8

Бронирование, мм:

– лоб / борт корпуса 15-7/15

– крыша и днище 6-8

Экипаж, чел 4 (6)

Артиллерийское вооружение:

Тип орудия одна 122-мм гаубица

образца 1910/30 годов

Углы наведения, град.:

– горизонтального ± 15

– вертикального от -5 до +60

Дальность стрельбы, м 8875

Нач. скорость снаряда, м/с. 352-368

Боекомплект, выстрелов 4

Прицел панорама Герца

<
