Артиллерийское вооружение:
Тип миномета М-120
Калибр, мм 120
Дальность стрельбы, м 460-7000
Углы наведения, град.:
– вертикального 45-80
– горизонтального +/-20
Боевая скоростр., выстр./мин… до 10
Кучность, м :
– Вд 28,4
–
Масса, кг:
– ствола (в упаковке 74
– двуноги-лафета(в упак.) 55
– опорной плиты( в упак.) 80
Тип заряжания дульнозарядный
Длина, мм 1950
Высота, мм 1540
Ширина, мм 1040
Начальная скорость мины, м/с … 325
Тип прицела МПМ-44
Боезапас, мин 64
Дополнительное вооружение:
Пулемет 7,62-мм ПКТ
Боекомплект, патронов 2000
Проект 120-мм самоходного миномета с автоматическим заряжанием на базе шасси БМП "объект 765"
Проект самоходного миномета разработан на базе шасси боевой машины пехоты БМП-1, как вариант размещения минометной установки с револьверной подачей мин (емкость барабана – 6 мин) на "объекте 765".
Двигательная установка размещена в носовой части корпуса. Минометная установка и пулемет установлены в поворотной башне. Номенклатура применяемых боеприпасов -120-мм мины: 0-843А, 3-843А, 0-843 и др. Масса мины 15,9-16 кг.
Состояние проект 1965 года
Разработчик ВНИИ-100
Изготовитель не изготавливался
База БМП-1 (объект 765)
Боевой вес машины, т 12,337
Длина машины, мм … 6400
Ширина машины, мм 2850
Высота машины, мм:
– в походн. положении 2050
– в боев, положении… 2220
Клиренс, мм 360
Удельная мощность, л.с./т 24,4
Тип двигателя дизель УТД-20
Мощность, л.с 300
Максимальная скорость, км/ч 65
Скорость на плаву, км/ч 7-8
Запас хода, км 500
Среднее удельное давление
на грунт, кг/см2 0,58
Преодолеваемые препятствия:
– подъем,
– ров, м 2,5
– стенка, м 0,7
– брод, м плавающий
Бронирование противопульное
Экипаж, чел 5
Артиллерийское вооружение:
Тип миномета гладкоствольный казнозарядный с револьверной подачей боеприпасов
Калибр, мм 120
Тип заряжания. казнозарядный
Дальность стрельбы, м 480-7000
Углы наведения, град.:
– вертикального 35-80
– горизонтального 360
Кучность, м:
– Вд 29
– Вб 13
Масса миномета в боевом
положении, кг 600
Начальная скорость, м/с 325
Боезапас, мин 80
Дополнительное вооружение:
Пулемет 7,62-мм ПКТ
Боекомплект, патронов 2000

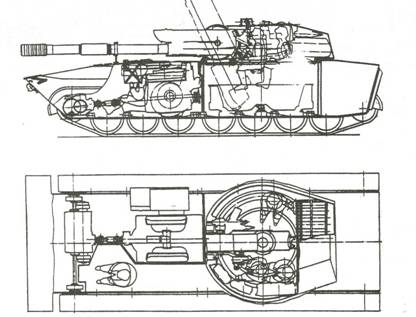

Проект 122-мм самоходной гаубицы на базе шасси объектов "124", "118", "123"
Самоходная установка разработана на базе шасси объектов: "118", " 123" и" 124" Свердловского машиностроительного завода.
Орудие размещалось в поворотной бронированной башне. Высота линии огня – 1730 мм. Пулемет спарен с пушкой.
Состояние проект 1965 года
Разработчик ВНИИ-100
Производство не изготавливалась
База… объекты "118", "123", "124"
Боевая масса, т 22,2
Длина, мм 6760
Ширина, мм 3200
Высота, мм 2200
Клиренс, мм 400
Среднее удельное давление
на грунт, кг/кв.см 0,53
Преодолеваемые препятствия:
– подъем, град 303
– брод, м 1,0
Тип двигателя дизель В-459
Максимальная мощность, л.с 520
Удельная мощность, л.с/т 23,4
