Высота, мм 1915-1950
Клиренс, мм 400-450
Ср. уд. давл.на фунт, кг/см2 … 0,55-0,57
Тип двигателя дизель, ЯАЗ-206В
Максимальная мощность, л.с…. 210-240
Тип воздухоочистителя мультициклон
Запас топлива/масла, л 406 (250)/60
Удельная мощность, л.с./т 13,7
Скорость,
– максимальная 42-45
– средняя по грунт, дороге 25-30
Запас хода, км…. 330-360
Минимальный радиус разворота, м 4,77
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 20
– ров, м… 2,8
– стенка, м… 1,1
– брод, м… 1,0-1,3
Бронирование, мм (угол наклона листа к вертикали, град.):
– лоб корпуса верх и низ 45 (60)
– борт корпуса верх 13 (40)
– борт корпуса низ 15 (0)
– корма… 6-8
– крыша 6 (90)-13 (70)
– днище 4-6
Радиостанция…. Р-113
Переговорное устройство Р-120
Ср. пост, дымзавес… БДШ-5
Экипаж, чел. 4
Гарантийный срок службы, км 2000
Артиллерийское вооружение:
Тип орудия… 85-мм пушка Д-70
Разработчик. ОКБ-9
Длина ствола, клб. 67
Вес качающейся части, кг 1745
Боевая скорострельность, выстр./мин 6-7
Дальность стрельбы, м:
– прямой наводкой…. 6000
– максимальная 13000
Углы наведения, град.:
– горизонтальный… 30
– вертикальный -4,5…+15
Начальная скорость БПС, м/с 1013
Боекомплект, выстрелов 45
Прицелы:
– прямой наводки ТШК-2-79А
(ТШК-2-79-11, ТШК-78А)
– с закрытых позиций С-71 -79
– ночной прицел ТПН-1-79-11 |
Дополнительное вооружение: Пулемет 7,62-мм,спаренный СГМТ
Боекомплект,

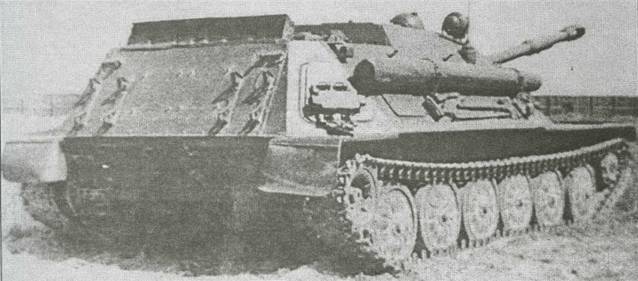

Самоходная установка СУ-85

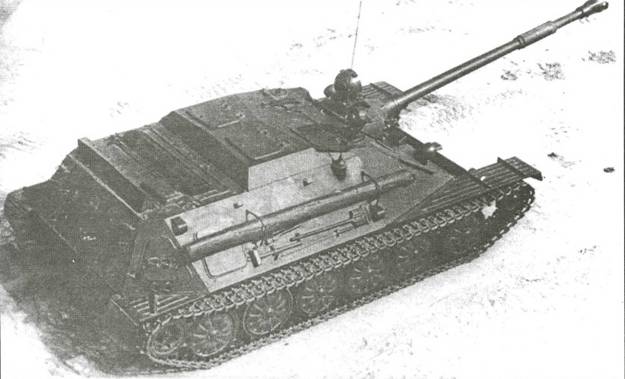

Самоходная установка СУ-85 на испытаниях
Проект 122-мм самоходной гаубицы на базе шасси БМП "объект 765"
Проектировалась на базе боевой машины пехоты БМП-1 (об. 765).
В поворотной бронированной башне размещалось орудие и спаренный с ней пулемет. Боекомплект размещался в корпусе и башне.
Пушка для САУ создавалась в КБ завода №9 на базе буксируемого орудия Д-30 (2А18) и имела раздельно-гильзовое заряжание, полуавтоматический вертикальный клиновой затвор.
Испытания гаубицы 2А18 проводились на Ржевском полигоне в 1959-1960 годах, она было принята на вооружение Советской Армии в 1963 году.
Состояние… проект 1965 года
Разработчик ВНИИ-100
Производство не изготавливалась
База БМП "об. 765"
Боевая масса, т 15,164
Длина корпуса, мм… 6970
Ширина, мм 2850
Высота, мм 2200
Клиренс, мм 350
Ср. уд. давл. на грунт, кг/см2 0,61
Тип двигателя… дизель,
УТД-20
Максимальная мощность, л.с 300
Удельная мощность, л.с./т 19,8
Максимальная скорость, км/ч 65
Запас хода, км. 500
Преодолеваемые препятствия:
– подъем, град. 35
– ров, м…. 2,5
– стенка, м. 0,7
– брод, м. плавающая
Запас плавучести, %. 24
Бронирование, мм …. противопульное
Экипаж, чел 4
Артиллерийское вооружение:
Тип орудия одна 122-мм гаубица
типа Д-30
Разработчик. КБ завода №9
Гл. конструктор Ф.Ф.Петров
Изготовитель завод N9
Калибр, мм 122
