Отечественные самоходные артиллерийские и зенитные установки. Часть 1.
Шрифт:

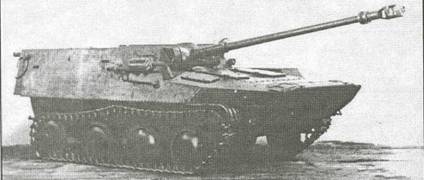

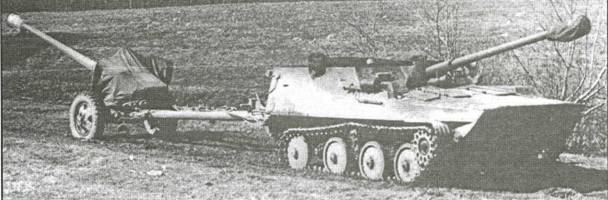

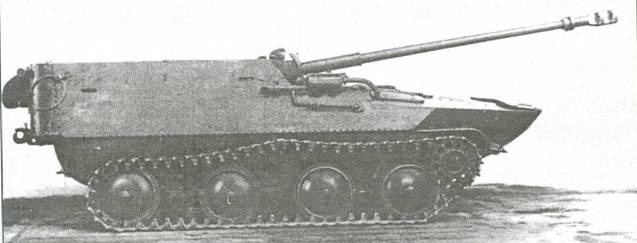

Разработчик. ОКБ-40
Изготовитель. завод №40 (Мытищинский МЗ)
Производство опытный образец
База… АСУ-57
Боевая масса, т 3,4
Длина, мм
– с пушкой вперед 5465
– корпуса 4255
– опорной поверхности 2250
Ширина, мм 2086
Высота, мм 1400-1425
Клиренс,
Ср. уд. давл. на грунт, кг/см2 0,37
Тип двигателя карбюраторный, М-20ЕФ
Максимальная мощность, л.с 55-60
Тип воздухоочистителя комбинированный
Запас топлива, л 155
Удельная мощность, л.с./т 16,2-17,6
Скорость, км/ч:
– максимальная 45
– средняя по грунтовой дороге … 21
– на плаву … 8-10
Запас хода, км… 250-265
Преодолеваемые препятствия:
– подъем, град 30
– крен, град… 24
– брод, м плавающая
Бронирование, мм (угол наклона листа к вертикали, град.):
– лоб корпуса 6-4 (40)
– борт корпуса 4 (15 и 0)
– корма корпуса. 5
(спец. алюминиевый сплав)
Экипаж, чел 3
Радиостанция… ЮРТ-12
Переговорное устройство …. ТПУ-47
Гарантированный срок службы установки, км… 1000
Артиллерийское вооружение:
Тип орудия. 57-мм пушка Ч-51П
(Ч-51М)
Разработчик…. ОКБ з-да №106
Главный конструктор Е.В.Чарнко
Изготовитель з-д №106
Длина ствола, клб 80,5
Начальная скорость подкалиберного снаряда, м/с …. 1158
Дальность стрельбы, м:
– прямой наводкой… 3400
Углы наведения орудия, град.:
– горизонтального 4 8
– вертикального….
– 4,5…+12,5
Боевая скорострельн., выстр./мин. 11-12
Боекомплект, выстрелов 30
Прицел…. ОП2-50, МП-50
Дополнительное вооружение:
Автоматы в боеукладке один АК-47
Боекомплект, патронов 300
Авиадесантная

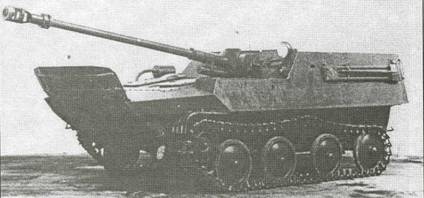

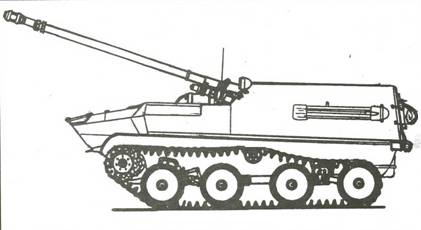

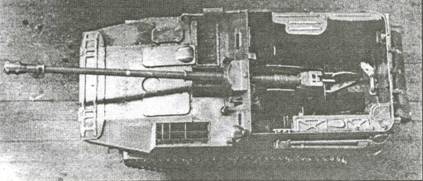

85-мм авиадесантная самоходная артиллерийская установка СУ-85 (АСУ-85, объект 573)
Авиадесантная артиллерийская установка разработана по Постановлению СМ СССР №2421-1001 от 15 сентября 1953 года на базе шасси легкого танка ПТ-76.
Моторно-трансмиссионное отделение расположено в кормовой части машины. Корпус закрытого типа сварной из броневых катаных листов.
Установленная на САУ пушка, разработанная в КБ завода №9, имеет эжекторную систему продува ствола; при установке на СУ-85 с ней спаривался пулемет. Орудие создано с использованием элементов конструкции пушки Д-48 (имеют и общий боекомплект), но ствол имеет длину меньше на 6 калибров. Серийное производство пушек Д-70 велось на заводе №75 в г.Юрга.

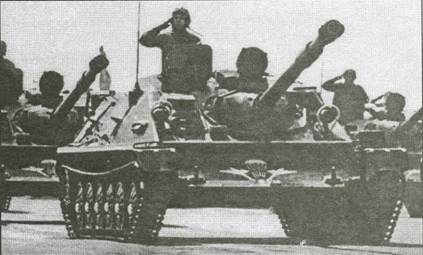

Самоходная установка СУ-85 на параде

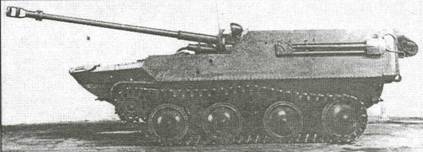

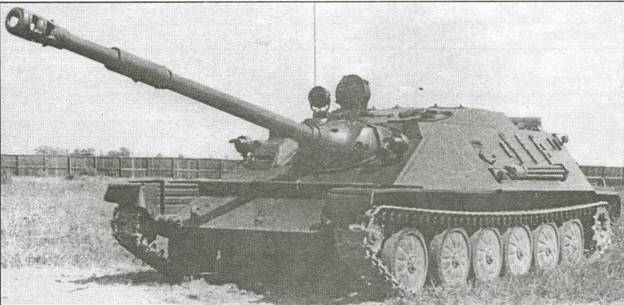

Самоходная установка СУ-85 на испытаниях
На САУ установлены ночные приборы водителя и командира (ТВН-2, ТКН-1), а также ночной прицел.
За годы эксплуатации СУ-85 дважды проходила модернизацию. Первоначально на боевом отделении установили крышу с вентиляцией, а в начале 1970-х годов был установлен зенитный пулемет ДШК. В 1993 году машина снята с вооружения.
Состояние на вооружении с июля 1958 года Разработчик КБ Мытищинского МЗ
Изготовитель завод №40 (Мытищинский МЗ)
Производство серийное в 1956-1964 годах
Боевая масса, т 15,3+1,5%
Длина, мм
– с пушкой вперед 8435
– корпуса 6240
– опорной поверхности 3808
Ширина, мм 2940
