Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Карпенко А. В.

На войсковые испытания в 38-й Воздушно-десантный корпус, проводившиеся в то же время, когда опытный образец проходил испытания на полигоне НИИ БТ, было выделено 4 опытных образца. По принятию на вооружение было выпущено два головных образца, после чего производство было прекращено.

Корпус машины сварной, выполнен из катаных броневых листов, сверху открыт, в задней части боевой рубки имеется дверь для доступа экипажа. Тип воздухоочистителя – комбинированный.

На АСУ-76 применена база специальной разработки. Минимальный радиус разворота 1,9 м.

В ноябре 1947 года было изготовлено два опытных образца пушек ЛБ-76С и переданы на завод №40.

В конце 1948 года на заводе №92 было изготовлено 10 пушек ЛБ-76С для проведения войсковых испытаний.

Состояние принята на вооружение 17 декабря 1949 года

Разработчик КБ завода №40

Изготовитель . завод №40 (Мытищинский МЗ) Производство выпущено несколько экземпляров, серийное производство не разворачивалось

Боевая масса, т 5,8

Длина, мм

– с пушкой вперед 4670

– корпуса… 3900

– опорной поверхности 2300

Ширина, мм 2340

Высота, мм. 1575-1600

Клиренс, мм . 278-300

Ср. уд. давл. на грунт, кг/см2 0,44-

0,46

Тип двигателя . карбюраторный,

ГАЗ-51Е

Максимальная мощность, л.с 78

Запас топлива, л 180-250

Удельная мощность, л.с./т 13,4

Максимальная скорость, км/ч 45

Запас хода, км. 235

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 29

– брод, м 0,65

Бронирование, мм

– лоб/борт/корма корпуса 13-14/6/6

– лоб/крыша рубки… 13-14/6

– днище … 6

Экипаж, чел. 3

Радиостанция…. ЮРТ-12

Переговорное устройство …. ТПУ-47

Артиллерийское вооружение:

Тип орудия. одна 76,2- мм пушка

ЛБ-76С (Д-56С)

Разработчик.

КБ завода №9

Изготовитель… завод №9

Длина ствола, калибров 46,1

Вес качающейся части, кг 705

Дальность стрельбы , М:

– максимальная. 12100

– прямой наводкой …. 4000

– прямого выстрела… 1060

Начальная скорость подкалиберного снаряда, м/с… 965

Боевая скорострельность, выст./мин 12

Углы наведения, град.:

– горизонтального 18

– вертикального от -5 до + 12

Боекомплект, выстрелов. 30

Прицел… ОП1-7 (ОПТ-2-9),

панорама Дополнительное вооружение:

Пулемет один 7,62-мм

РП-46

Боекомплект, патронов 1000

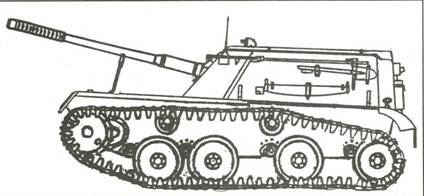

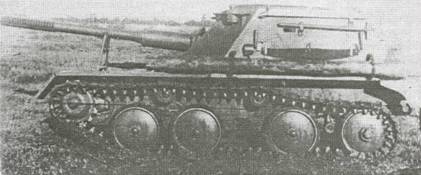

Авиадесантная самоходная установка АСУ-76

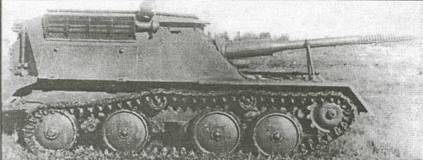

57-мм опытная авиадесантная самоходная артиллерийская установка К-73

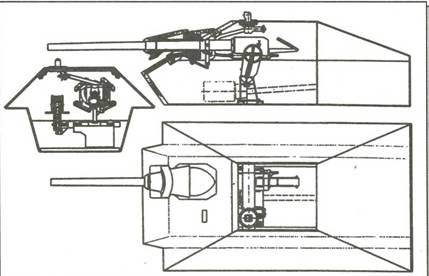

Самоходная установка с клепаным корпусом из броневых листов, с открытым верхом разработана на специальной базе.

Моторно-трансмиссионное отделение находится в передней части.

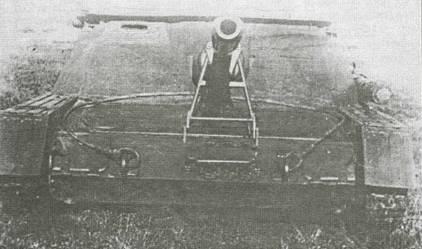

Для движения по воде на плавающей установке К-73 используется гребной винт, который в походном положении крепится к кормовому листу корпуса.

Установленная на машине пушка 4-51 имеет мощный дульный тормоз. Пулемет СГ спарен с пушкой.

57-мм пушка 4-51 создана в ОКБ завода №106 в 1948-1950 годах с использованием боеприпасов и баллистики противотанковой пушки ЗИС-2. Главный конструктор пушки 4-51 – Е.В.Чарнко.

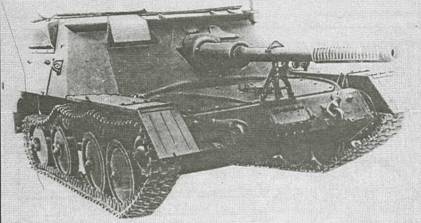

Опытная самоходная установка К-73

Состояние выпущена в 1949 году

Разработчик КБ Крюковского з-да

Изготовитель Крюковский з-д (г.Кременчуг)

Производство опытный образец

Боевая масса, т… 3,4

Длина с пушкой вперед, мм 5355

Ширина, мм . 2085

Высота, мм 1400

Тип двигателя карбюраторный,

ГАЗ-51

Максимальная мощность, л.с. 70

Максимальная скорость, км/ч 54

Скорость на плаву, км/ч 7-8
