Углы наведения орудия, град.:
– горизонтального ± 8
– вертикального -5…+12
Боевая скорострельность, выстр./мин 6-10
Боекомплект, выстрелов 30
Прицел. ОП2-50
Дополнительное вооружение:
Пулемет… 7,62-мм СГМТ
Боекомплект, патронов (.)
< image l:href="#"/>Авиадесантная
107-мм опытная легкая авиадесантная самоходная безоткатная артиллерийская установка БСУ-11-57Ф
Машина создана на базе агрегатов АСУ-57, на которую вместо 57-мм пушки было установлено 107-мм безоткатное орудие Б-11.
Состояние опытный образец создан в середине 1950-х годов
Разработчик ОКБ-40
Изготовитель завод №40 (Мытищинский МЗ)
Производство опытный образец
Боевая масса, т 3,3-3,35
Длина, мм:
– корпуса… 3480
– опорной поверхности 2300
Ширина, мм 2086
Высота, мм. 1460
Клиренс, мм . 300
Ср. уд. давл. на грунт, кг/см2 0,35
Тип двигателя. карбюраторный, М-20Е
Максимальная мощность, л.с 50-55
Запас топлива, л 140
Удельная мощность, л.с./т 14,9-15,1
Максимальная скорость, км/ч 45
Запас хода, км 200-250
Преодолеваемые препятствия:
– подъем, град 30
– крен, град… 24
– ров, м 1,4
– стенка, м. 0,5
– брод, м 0,7
Бронирование, мм
– лоб корпуса. 4-6
– лоб рубки 4-6
Экипаж, чел. 3
Радиостанция ЮРТ-12 (Р-113)
Переговорное устройство…. ТПУ-47
Артиллерийское вооружение:
Тип орудия 107-мм безоткатное
орудие Б-11
Разработчик СКБ ГА НКВ
Гл. конструктор Б.Шавырин
Калибр, мм 107
Дальность
– прицельная . 4500
– прямого выстрела 1000
– максимальная. 6650
Начальная скорость снаряда, м/с:
– осколочно-фугасного. 379
– кумулятивного 400
Боев, скоростр., выстр./мин 5
Масса орудия без выстрела, кг 305
Длина, мм… 3650
Ширина, мм 1450
Высота, мм:
– в боевом положении 750
– в походном положении 1200
Углы наведения, град.:
– вертикального. от -10 до +45
– горизонтального il7,5
Основной прицел. оптический
Резервный прицел механический
Боевой расчет, человек… 3
Выстрелы БК-883, 0-883, РГ-107
Масса гранаты, кг… 7,52/8,51
Дополнительное вооружение: Пулемет 7,62-мм СГМТ

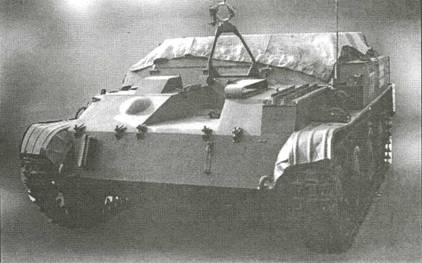

Легкая авиадесантная самоходная безоткатная артиллерийская установка БСУ-11-57Ф (пушка Б- 11 не установлена)

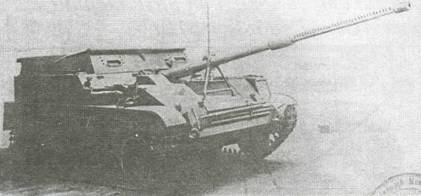

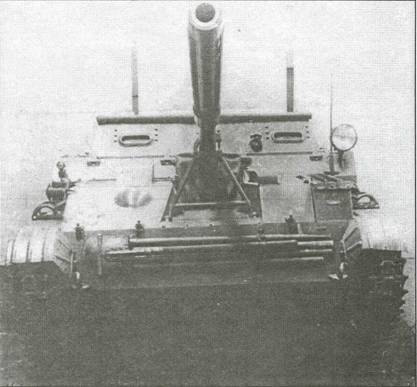

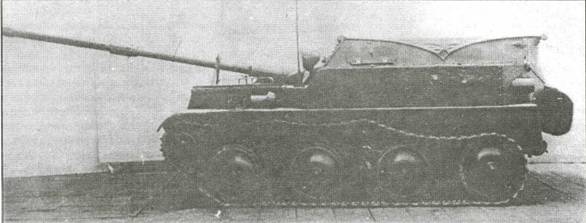

57-мм опытная плавающая авиадесантная самоходная артиллерийская установка АСУ-57П (объект 574)
Машина создана на базе агрегатов самоходной установки АСУ-57.
Работы по созданию плавающей самоходной установки для Воздушно- десантных войск начались в соответствии с Постановлением Правительства от 12 сентября 1951 года. Первый опытный образец изготовлен в ноябре 1952 года. Всего было изготовлено 4 опытных образца, которые в 1953-1954 годах проходили заводские, государственные и войсковые испытания.
Установленная на АСУ-57 пушка 4-51П производилась на заводе № 106.
Моторно-трансмиссионное отделение установки АСУ-57П находится в передней части корпуса, а боевое отделение и отделение управления – в кормовой.
Бронекорпус выполнен из стальной и дюралюминиевой (в кормовой части) брони.
Для движения по воде используется гребной винт, который вмонтирован в нижнюю кормовую часть корпуса.
Состояние изготовлена в 1952-1957 годах
