Секретные автомобили Советской армии

Кочнев Евгений

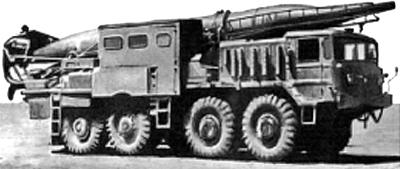

Спецшасси МАЗ-537Б с пробной пусковой установкой 2П20 и кабиной управления. 1961 год

Главной задачей всех седельных машин 537-й серии являлась работа в сцепе с тяжелыми низкорамными полуприцепами МАЗ-5248 и МАЗ-5247Г для транспортировки гусеничной бронетехники и ракетных систем, а для балластных вариантов – буксировка тяжелых артиллерийских орудий, прицепов и транспортных тележек с баллистическими ракетами. В 1962 – 1963 годах на специальном двухосном низкорамном полуприцепе с тягачом 537Г впервые были смонтированы ракетные установщики третьего поколения, в целом повторявшие общую схему и конструкцию машин 8У210, работавших с одноосными тягачами Могилевского автозавода. Они применялись для установки на наземной пусковой позиции межконтинентальной ракеты Р-16 (8К64), весившей в снаряженном состоянии 147 т. К месту старта ее доставляли тягачи МАЗ-535А или 537А на двухосной транспортной тележке 8Т139, которую установщик вместе с ракетой поднимал в вертикальное положение, где она отсоединялась, а ракета опускалась на стартовый стол.

Еще до момента

перевода производства в Курган седельные тягачи МАЗ-537, помимо выполнения своих основных функций, нашли применение в качестве основы первых опытных ракетных пусковых установок. В соответствии с ПСМ от 21 июля 1959 года в апреле 1960-го ОКБ завода «Баррикады» подготовило эскизный проект пусковой системы 9П11 (Бр-225) оперативно-тактического комплекса 9К71 «Темп» с дальностью поражения 600 км. Она размещалась на низкорамном двухосном полуприцепе МАЗ-5248 с тягачом МАЗ-537 и служила для запуска первой советской управляемой твердотопливной осколочно-фугасной ракеты 9М72 или 9М71 с ядерной головной частью мощностью 300 Кт. Полуприцепная СПУ была построена в конце 1961 года и с января 1962-го проходила полигонные испытания. Ее длина достигала 18,2 м, боевая масса – 30,5 т. К тому времени стало ясно, что ракета обладает недостаточной дальностью полета (максимум – 425 км), а сама установка получилась слишком тяжелой. В 1963 году работы по ним завершились. Параллельно с сентября 1960 года проводилось проектирование облегченной пусковой системы Бр-249, но и эти работы не были закончены. С мая 1963 года в рамках создания нового ракетного комплекса «Темп-С» на заводе «Баррикады» разрабатывалась СПУ Бр-289 на полуприцепе к тягачу МАЗ-537, которая являлась модернизированным вариантом системы 9П11. Единственный опытный образец этой системы принимал участие в испытаниях, но по всем параметрам проигрывал СПУ 9П120 на новом четырехосном шасси МАЗ-543А.

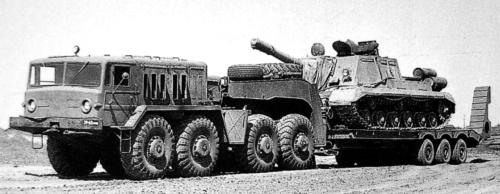

Седельный тягач МАЗ-537Г с трехосным полуприцепом-танковозом МАЗ-796. 1959 год

В 1963 – 1965 годах, то есть еще до завершения перевода производства тягачей МАЗ-537 в Курган, для буксировки перспективных полуприцепных ракетных систем СКБ-1 разрабатывало новый седельный вариант МАЗ-544 с допустимой нагрузкой на сцепное устройство 17 т и дополнительным гидронасосом с приводом от коробки отбора мощности. Он был создан на шасси 537Г и служил для работы в составе активных автопоездов с колесной формулой 12x12 в сцепе с низкорамными двухосными полуприцепами, оборудованными гидростатическим приводом всех колес конструкции НАМИ. В процессе их проектирования, изготовления и испытаний три опытных образца носили обозначения ЭМ544, 544 и 544Т. Первоначально тягачи проходили испытания с четырехколесным 25-тонным полуприцепом МАЗ-5246, затем во время государственных испытаний в 21 НИИИ буксировали новый активный полуприцеп МАЗ-939 грузоподъемностью 30,2 т. Опытные автопоезда имели соответствующие обозначения МАЗ-544-5246 и МАЗ-544-939. Результаты их испытаний оказались удовлетворительными. В 1965 году тягач МАЗ-544 приняли на вооружение. Его снаряженная масса составляла 27,7 т, полная – 45,0 т, габаритная длина – 12 950 мм. Максимальная скорость одиночной машины – 60 км/ч, в составе автопоезда без привода колес полуприцепа – 50 км/ч, но с включенным гидроприводом она сокращалась до 8 – 10 км/ч. Максимальный запас хода – 544 км. Нестабильная работа автопоездов на шоссе, малая скорость на местности и пока не отлаженная конструкция гидропривода не позволили передать их в производство. К этой теме конструкторы СКБ-1 вернулись только в начале 1970-х.

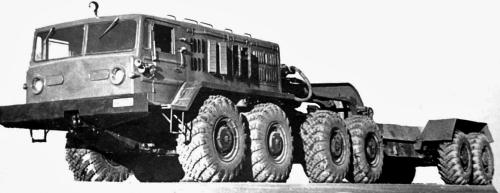

Активный автопоезд с гидроприводом – тягач МАЗ-544 с полуприцепом МАЗ-5246. 1963 год

СПЕЦИАЛЬНЫЕ ЧЕТЫРЕХОСНЫЕ ШАССИ

В 1980-е годы, когда общие концепции многоцелевых армейских автомобилей и многоосных ракетных шасси практически полностью сформировались, на свет появилось еще несколько пробных специальных четырехосных полноприводных машин с колесной формулой 8x8 для несения тяжелых систем вооружения. Они были унифицированы с серийными военными грузовиками и с многоосными шасси для подвижных ракетных комплексов, представляя собой короткую промежуточную поисковую стадию между этими двумя главными конструктивными направлениями. Все созданные таким образом шасси во времена перестройки оказались невостребованными. Они подвели черту под долгой экспериментальной фазой советского периода создания четырехосных военных машин нетрадиционных конструкций.

КрАЗ ЧР-3130/3120

(1982 – 1985 гг.)

В 1982 году в рамках разработки перспективного семейства военных автомобилей «Открытие» классической компоновки Кременчугский автозавод построил экспериментальные образцы двух специальных 16-тонных бескапотных шасси – одиночное и с шарнирно-сочлененной рамой, унифицированные с автомобилями КрАЗ-260 и способные нести тяжелые армейские надстройки и артиллерийские системы. Они имели несвойственное заводу обозначение ЧР, означавшее «чертеж разовый», и представляли параллельное альтернативное семейство, предназначенное для проверки принципиально новых компоновочных схем и агрегатов, сравнительной оценки эксплуатационных качеств и новых конструкторских решений. Впрочем, по своим параметрам и возможностям эти машины оказались уже ближе к автопоездам, чем к одиночным грузовикам.

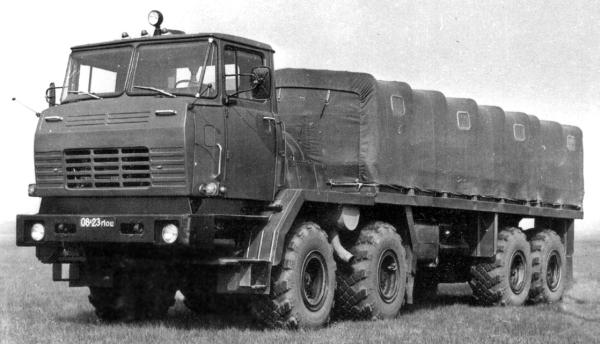

Опытный грузовик-тягач КрАЗ ЧР-3130 с многотопливным двигателем в 360 л.с. 1982 год

ЧР-3130 (1982 – 1985 гг.) – бескапотный грузовик с двумя передними управляемыми мостами, неразрезной рамой и специальной массивной неоткидной кабиной высокого расположения. В ее основе лежала кабина грузовика КрАЗ-260 без моторного отсека и оперения, в переднюю часть которой был переставлен радиатор охлаждения. За ней устанавливался опытный многотопливный двигатель ЯМЗ-8421 V8 (17,24 л, 360 л.с.) с турбонаддувом и промежуточным охлаждением

воздуха, частично заходивший в кабину и приспособленный к работе на дизельном топливе, бензине, керосине или их смесях с ракетным горючим. На автомобиле смонтировали новую 10-ступенчатую коробку передач ЯМЗ-202, основные агрегаты от КрАЗ-260 и 6,5-метровую бортовую платформу с тентом. Оригинальными деталями являлись новая удлиненная лонжеронная рама из швеллеров с усилителями и второй управляемый и ведущий мост проходного типа. В 1984 – 1985 годах в горьковском ЦНИИ «Буревестник» на переоборудованном и усиленном шасси ЧР-3130 с опорными домкратами и бронированной кабиной, получившим индекс КрАЗ-6130, была разработана и построена опытная самоходная 152-мм гаубица 2С27 «Мста-К», оставшаяся в единственном экземпляре.

ЧР-3120 (1982 – 1983 гг.) – один из самых оригинальных и революционных советских армейских грузовиков с шарнирно-сочлененной рамой и высокорасположенной кабиной. Был максимально унифицирован с машиной ЧР-3130, от которой отличался усиленной двухсекционной разрезной рамой с мощным вертикальным шарниром, вокруг которого при помощи гидроцилиндров осуществлялся поворот автомобиля путем отклонения обеих секций относительно друг друга на угол до 40o в каждую сторону. Эта система с обычными рулевым механизмом и рулевым колесом от автомобиля КрАЗ-255Б и золотниковым распределителем давления была разработана и изготовлена в НАМИ в 1970-е годы для своего опытного трубовоза НАМИ-0127, а затем ее передали на КрАЗ. На передней двухосной моторной секции находились кабина и 360-сильный двигатель, с правой стороны которого располагались радиатор охлаждения и вентилятор с приводом от гидромотора. Под кабиной в особом тоннеле размещалась коробка передач с «раздаткой» для привода обоих передних мостов и гидронасоса. На задние колеса крутящий момент карданными валами передавался через редуктор, установленный в центральном шарнирном блоке. Обе пары колес были унифицированы с ведущими тележками грузовика КрАЗ-260 и снабжались рессорно-балансирной подвеской. В случае выхода из строя тягового двигателя в комплектацию входил запасной ручной гидронасос. На задней двухосной секции находилась грузовая платформа с монтажной длиной 6,5 м для перевозки грузов и установки надстроек массой до 16 т. В процессе заводских и военных испытаний на автомобиле монтировали стандартные широкопрофильные шины 1300x530 – 533 от грузовых «кразов» или арочные Я-186 диаметром 1300 мм и шириной 750 мм, обеспечивавшие проходимость на уровне гусеничной техники. По сравнению с моделью ЧР-3130 при увеличении габаритной длины на 1,7 м радиус поворота сократился на полметра. В 1983 году появился второй 18-тонный длиннобазный вариант ЧР-3120.02 с удлиненной безбортовой грузовой секцией с монтажной длиной 10 м, что привело к увеличению длины машины на 2,1 м. Вполне естественно, что столь необычная, массивная, тяжелая и дорогая конструкция, требовавшая огромных затрат на организацию спецпроизводства и технического обслуживания, отпугнула военных.

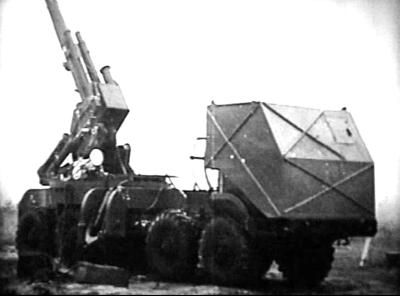

Самоходный вариант 152-мм гаубицы «Мста-К» на шасси КрАЗ-6130 с бронекабиной. 1985 год

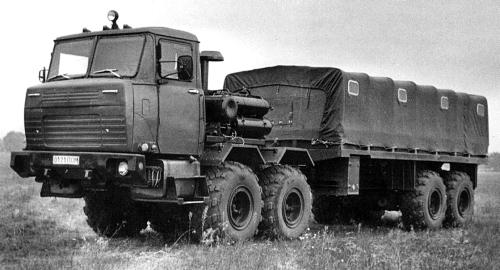

Бескапотный 16-тонный автомобиль КрАЗ ЧР-3120 с шарнирно-сочлененной рамой. 1982 год

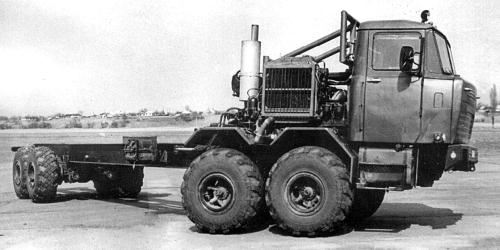

Длиннобазное сочлененное 18-тонное шасси ЧР-3120.02 для тяжелых спецнадстроек. 1983 год

МАЗ-7908/7909

(1984 – 1990 гг.)

В 1980-е годы по заданию Министерства обороны в СКБ-1, переименованном к тому времени в УГК-2, под руководством 1-го заместителя главного конструктора В. Е. Чвялева (с весны 1985 года – главного конструктора) были разработаны и построены опытные образцы специальных тяжелых четырехосных шасси МАЗ-7908 и МАЗ-7909 (8x8). Они имели аналогичную общую компоновку со сближенным неравномерным расположением всех мостов, четырьмя передними управляемыми колесами, двумя стеклопластиковыми бортовыми кабинами и служили в качестве СПУ новых компактных подвижных ракетных комплексов «Скорость» и «Курьер» средней и большой дальности с обычными или ядерными боевыми частями. Во времена перестройки они не пригодились, но их базовые шасси впоследствии получили применение в новых исполнениях, но этот период относится уже к самостоятельной деятельности военного подразделения Минского автозавода.

МАЗ-7908 (1984 – 1987 гг.) – опытное шасси грузоподъемностью 35 т, созданное специально для монтажа ракетного комплекса «Скорость» системы РВСН и Сухопутных войск для возможного поражения объектов НАТО в Западной Европе. Работы по нему начались в феврале 1984 года, и уже в сентябре первая машина поступила на предварительные заводские испытания. Ее агрегатной базой послужило многоосное ракетное шасси МАЗ-7916 комплекса «Пионер-3». Автомобиль 7908 с колесной базой 7800 мм (2300+2800+2700 мм) снабжался многотопливным двигателем В-58-7 V12 танкового типа мощностью 710 л.с., гидромеханической трансмиссией с планетарной 4-ступенчатой коробкой передач, повышающими и понижающими редукторами. Привод от них осуществлялся на вентиляторы системы охлаждения, электрический генератор, гидронасос и компрессор для привода собственных агрегатов и вспомогательных систем ракетной установки. Моторный отсек помещался между двумя бортовыми кабинами – левой двухместной типа «тандем» и правой одноместной, вынесенными на удлиненный передний свес рамы. В отличие от армейских машин серии 543 здесь применялись независимая гидропневматическая подвеска и широкопрофильные шины В-178 размером 1600x600-685 с регулировкой внутреннего давления. Вместимость двух топливных баков составляла 380 и 440 л. Снаряженная масса шасси – 24 т, полная – 60 т. Габаритные размеры – 13 790x3385x2095 мм, колея всех колес – 2700 мм. Дорожный просвет под мостами – 475 мм, минимальный радиус поворота – 15 м. Максимальная скорость по шоссе не превышала 40 км/ч, средняя при движении по грунтовым дорогам составляла 10 км/ч. Контрольный расход топлива – 150 л на 100 км, запас хода – 400 км. Шасси 7908, рассчитанное на передвижение по достаточно ровным дорогам, могло преодолевать подъемы крутизной до 15o, траншеи шириной 1,3 м и в статическом положении выдерживало расчетный 40-градусный боковой крен.
