Система залпового огня «Ураган» (1972 – 1993 гг.)
Новая система залпового огня с 1968 года разрабатывалась в тульском ГНПП «Сплав» под кодовым наименованием «Град-3» и снабжалась 20 трубчатыми направляющими. В соответствии с решением Министерства обороны в 1969 году работы по ней перенесли на Пермский артиллерийский завод, где на шасси 135ЛМ построили макетный образец новой 16-зарядной РСЗО. Первый опытный образец пусковой установки 9П140 или боевой машины БМ-27 на новом шасси ЗИЛ-135ЛМП был изготовлен в феврале 1972 года. По завершении государственных испытаний в 1975 году ее серийное изготовление начал осваивать Пермский машиностроительный завод имени В. И. Ленина (с 1991 года – ОАО «Мотовилихинские заводы»). В марте 1975 года РСЗО поступила на вооружение под кодовым обозначением 9К57 «Ураган». Авиатранспортабельная СПУ 9П140 снабжалась трехрядным пакетом из 16 гладкостенных направляющих трубчатого типа диаметром 220 мм с винтовыми П-образными пазами. Его монтировали на платформе, снабженной электрическим приводом механизмов вертикального и горизонтального наведения и поворачивавшейся на угол 240o. С этой установки производилась стрельба различными

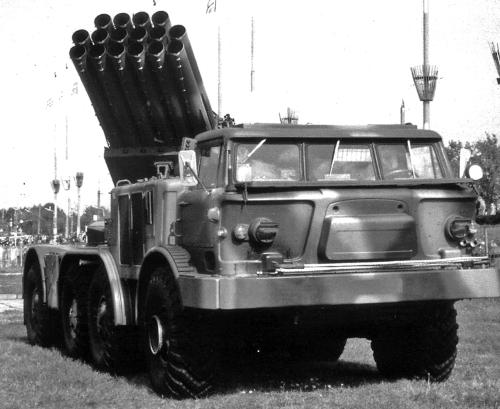

Пусковая установка 9П140 системы залпового огня 9К57 «Ураган» на базе ЗИЛ-135ЛМП. 1975 год
Для транспортировки и заряжания РСЗО «Ураган» служила ТЗМ 9Т452 на шасси 135ЛМП, параллельно с ней прошедшая весь цикл от разработки до серийного выпуска на Мотовилихинских заводах. Она снабжалась низкобортной цельнометаллической платформой и служила для одновременной транспортировки 16 реактивных снарядов для обеспечения одного запуска, которые помещались на двух подвижных тележках со специальными стойками с круглыми пазами. Перегрузка ракет на СПУ производилось с помощью собственного складного гидрокрана-манипулятора центрального расположения грузоподъемностью 300 кг с электроприводом рабочих механизмов и откидной площадкой для оператора. Весь процесс перезаряжания занимал не более 15 минут. Расчет ТЗМ составлял три человека, боевая масса – 20 т.
Система «Ураган» применялась в основном в Советской Армии и ряде братских стран. Она принимала участие в военных действиях на Ближнем Востоке, в Афганистане, Чечне и Южной Осетии. После развала СССР этот комплекс остался на вооружении практических всех бывших союзных республик. К настоящему времени их количество оценивается в 1,2 тыс. экземпляров.

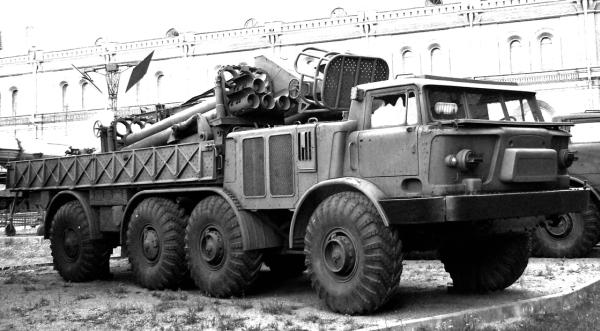

Транспортно-заряжающая машина 9Т452 системы «Ураган» на шасси ЗИЛ-135ЛМП. 1975 год
Серия БАЗ-135МБ
(1965 – 1996 гг.)
В отличие от автомобилей ЗИЛ-135ЛМ второе длиннобазное шасси сразу было существенно переделано на Брянском автозаводе и с первых же дней справедливо носило маркировку БАЗ. Его основой являлась опытная машина ЗИЛ-135М с удлиненной кабиной над моторным отсеком, собранная весной 1962 года и изначально рассчитанная на несение пусковой установки берегового ракетного комплекса «Редут». Тем временем, пока он проходил всесторонние испытания, в конце 1963 года вся техническая документация на ЗИЛ-135М была передана в Брянск для организации серийного изготовления. Пока же не завершились испытания и доводки ракет и прототипов комплекса «Редут», в распоряжении брянских конструкторов неожиданно оказалась пара лет, чтобы серьезно переработать московское шасси 135М в более простую, менее дорогую и практичную подвижную базу новых ракетных систем. Так начался первый медленный, но смелый отход от конструктивных концепций Грачева, в котором отразились высокие потенциальные творческие способности СКБ БАЗ создавать не менее оригинальную и совершенную военную автотехнику. На своей первой доработке московского образца, превращенного в практически новый автомобиль БАЗ-135МБ, коллектив брянского СКБ под руководством Р. А. Розова и ведущего конструктора В. И. Левкина решился только на замену двух бензиновых моторов и автоматических коробок передач на один дизель и одну механическую коробку, сохранив все остальные агрегаты от предшественника. Первый прототип 135МБ появился в 1965 году и год спустя поступил в серийное производство, которое продолжалось рекордно долго – в течение 30 лет. В 1966 году автомобиль был принят на вооружение.
Главной конструктивной особенностью машины БАЗ-135МБ грузоподъемностью 9,8 т являлась установка одного более экономичного дизельного двигателя ЯМЗ-238Н V8 (14,87 л, 300 л.с.) и одной механической двухдиапазонной 8-ступенчатой коробки передач ЯМЗ-238. Силовой агрегат оснащался турбонаддувом, предпусковым подогревателем ПЖД-44Б производительностью 38 тыс. ккал/ч, смешанной системой смазки, двумя воздушными и масляными фильтрами, принудительной жидкостной системой охлаждения с одним радиатором и экранированным электрооборудованием напряжением 24 В с одним электростартером. Правда, установка только одного ярославского двигателя все-таки не позволила радикально сократить массу машины: два прежних бензиновых мотора весили на 90 кг меньше, чем один дизель. Он работал с новым сухим двухдисковым сцеплением с периферийными пружинами и гидроприводом с пневматическим усилителем и синхронизированной коробкой передач с механическим управлением. Менее известными новинками были промежуточный одноступенчатый редуктор с принудительно блокируемым межбортовым дифференциалом и одноступенчатая раздаточная коробка с пневматическим управлением и двумя потоками отбора мощности на правую и левую трансмиссии. Бортовые и колесные редукторы, подвески и система подкачки вообще не изменились, а доработанные рулевая и тормозная системы были заимствованы у модели ЗИЛ-135К. Общее число карданных валов сократилось до 11, а рама получила передние и задние сцепные крюки. На машинах использовали новые дисковые колеса с разъемными ободами и камерные шины ИД-159 (16,00 – 20).

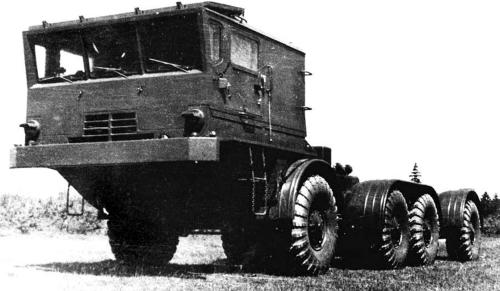

Серийное длиннобазное шасси БАЗ-135МБ с одним 300-сильным двигателем V8. 1966 год
Автомобиль БАЗ-135МБ был приспособлен к эксплуатации в экстремальных дорожных и погодных условиях и к доставке по железной дороге и самолетами Ан-22. При сохранении прежних колесной базы (7600 мм), колеи и дорожного просвета его габаритные размеры существенно не изменились (11 400x2860x3040 мм). Минимальный радиус поворота составил 14,0 м. Снаряженная масса машины возросла на 1,2 т (до 11,7 т), полная допустимая увеличилась до 21,9 т. Максимальная скорость по шоссе достигла 65 км/ч, минимальная – 2 – 4 км/ч. С применением дизеля контрольный расход топлива на скорости 50 км/ч сократился почти вдвое – до 55 л на 100 км, эксплуатационный расход находился в границах 90 – 175 л. Запас хода увеличился до 818 км, максимальная крутизна преодолеваемого подъема – 30o, косогора – 20o, глубина брода – 1,0 м. По сравнению с автомобилями 135ЛМ гарантийный пробег не превышал 10 тыс. км, но срок службы возрос до 6,5 лет.
В начальный период выпуска БАЗ-135МБ его единственным вариантом был прототип 135М1, построенный в 1968 году на шасси 135МБ, но оборудованный приподнятой над моторным отсеком короткой обтекаемой стеклопластиковой кабиной от модели 135ЛМ. Внешне он напоминал первый прототип машины ЗИЛ-135К, а фактически стал развитием народнохозяйственной модели ЗИЛ-135ЛН. До 1969 года автомобиль проходил испытания в северных и южных регионах страны, но не выдержал их, хотя его контрольный расход топлива составлял всего 40 л на 100 км, а максимальная скорость на шоссе достигала 73,5 км/ч. По имеющимся сведениям, «дальнейшие работы с шасси БАЗ-135М1 не проводились», но вполне возможно, что впоследствии оно могло послужить основой паромно-мостовой машины ПММ.
Производство автомобилей-шасси БАЗ-135МБ, напрямую зависевших от выпуска установленных на них систем ракетного вооружения, осуществлялось до конца 1980-х годов, то есть до момента максимальной активизации последнего советского руководства на пути к полному разоружению своей страны. Начавшийся в то же время процесс расширения гаммы 135МБ на опытные специализированные варианты второго поколения был прерван развалом Союза, но потом в середине 1990-х продолжился в паре новых прототипов, пока на смену всем машинам этой серии не стали приходить принципиально новые тактические армейские автомобили марки БАЗ.
Военное применение шасси БАЗ-135МБ
Главным назначением шасси БАЗ-135МБ являлось размещение оборудования пусковых установок серии СПУ-35 берегового ракетного комплекса «Редут», который до сих пор остается на вооружении ВМФ Российской Федерации. В 1970-е годы к нему добавился комплекс беспилотной воздушной разведки «Рейс» ВВС СССР со специальными ТЗМ. Их малоинтенсивная эксплуатация в основном на стационарных позициях при недальних переездах по дорогам с твердым покрытием или на забетонированных территориях военно-морских укрепрайонов и аэродромов, а также хранение в закрытых помещениях формально не требовали ни наличия полного привода и тем более подвески, что позволяло применять такие машины в течение длительного времени, в несколько раз превышающего гарантийный срок. В 1970-е годы на специальных плавающих вариантах шасси 135МБ был разработан уникальный переправочный парк с колесными понтонно-мостовыми машинами ПММ «Волна». Они представляли собой уникальные четырехосные самоходные паромы высокой проходимости, выходившие на уровень лучших зарубежных образцов, но в мирные годы и во времена перестройки применялись только на редких учениях.
Береговой ракетный комплекс 4К44 «Редут» (1965 – 1987 гг.)
Достаточно большие размеры монтажной части рамы позволили сделать шасси БАЗ-135МБ главным продолжателем традиций монтажа крупногабаритных и не слишком тяжелых ракетных комплексов, заложенные еще в первой машине ЗИЛ-135К. После окончания испытаний и доработок, проводившихся на модели 135М, в 1965 году первые образцы нового мобильного противокорабельного берегового ракетного комплекса (ПБРК) «Редут» ВМФ СССР были собраны на шасси 135МБ. Его мелкосерийная сборка началась со следующего года, а 11 августа 1966-го комплекс был принят на вооружение. Его основой являлась самоходная установка СПУ-35Б, на которой монтировался цилиндрический ТПК длиной 10,5 м, приподнимавшийся в боевое положение на угол 20o. В нем помещалась крылатая ракета П-35Б (4К44Б) диаметром 1 м со сложенными крыльями, длиной 9,5 м и стартовой массой 4400 кг. Она обеспечивала поражение надводных и наземных целей противника на дальностях 25 – 460 км и высотах от 400 м до 7 км. Для оперативной доставки пяти членов экипажа боевой машины к месту пуска служила двухрядная кабина. Габаритные размеры СПУ в транспортном положении составляли 13 500x2860x3530 мм. При боевой массе 21 т она передвигалась по ровным поверхностям со скоростью до 40 км/ч и имела запас хода 500 км. Время перевода СПУ из походного положения в боевое не превышало 1,5 часов, время перегрузки ракеты с ТЗМ занимало 30 минут. Комплекс «Редут» находился в производстве до 1983 года. Он поступал на вооружение различных береговых и островных ракетных подразделений ВМФ до середины 1980-х и находится на вооружении до настоящего времени. Небольшое число таких систем было отправлено в Югославию, Вьетнам, Ирак и Сирию. В 1982 – 1987 годах проводились разработки и испытания модернизированной пусковой системы СПУ-35В комплекса «Редут» с новыми ракетами 3М44 «Прогресс» с улучшенными параметрами, но в ходе перестройки развития она не получила.
