Секретные автомобили Советской армии

Кочнев Евгений

СЕМЕЙСТВО «ОСНОВА»/«ВОЩИНА»

По заданию Министерства обороны в марте 1971 года СКБ БАЗ под руководством главного конструктора И. Л. Юрина приступило к созданию принципиально новых видов унифицированных четырехосных дизельных автомобилей и шасси второго после 135-й серии поколения, за которым в 1980-е годы пришли машины третьего поколения. Все они проектировались в рамках заводской опытно-конструкторской разработки «Основа» и составили одноименное военное семейство, часть которого в военных документах носила кодовое обозначение «Вощина». Входившие в их состав машины до середины 1990-х годов выпускались в нескольких сухопутных и плавающих исполнениях различного назначения, обладавших существенно повышенными тактико-техническими показателями по мощности (400 – 420 л.с.), грузоподъемности (12 – 17 т), габаритам, проходимости, быстроходности, экономичности и общей эффективности. Впервые на них были упразднены последующие важнейшие конструктивные принципы Грачева. Все автомобили получили сближенные передние и задние пары ведущих односкатных колес, в том числе четыре передних управляемых, а также независимую рычажно-торсионную подвеску всех колес, но легендарная бортовая схема трансмиссии сохранялась на них до выпуска последней машины этого семейства.

Со вторым поколением «Основа», принятым на вооружение в 1980 году, в программу вошли принципиально новые плавающие машины со стальными водоизмещающими корпусами и унифицированные с ними классические рамные сухопутные автомобили. На последних монтировали в основном прежние переделанные 4-местные

угловатые стеклопластиковые кабины, вынесенные на передний свес рамы и установленные перед моторным отсеком. Лишь на опытных машинах третьего поколения «Основа-1» они уступили место опытным полностью металлическим конструкциям. Если на шасси первой гаммы «Основа» использовался один 400-сильный двигатель танкового типа с гидротрансформатором и остальными механическими узлами, то автомобили семейства «Основа-1» образца 1989 года вновь получили два 210-сильных силовых агрегата и основные агрегаты от серийных грузовиков КамАЗ. Лишь в 1994 году на машинах второй серии «Основа-1» им на смену вновь пришел один 300-сильный дизель ЯМЗ с комплектом ярославских механических агрегатов. Столь частые замены двигателей не привели к каким-либо существенным изменениям принципиальной конструкции других систем автомобилей, хотя все они были модернизированы и усилены. На всех членах семейств «Основа» и «Основа-1» остались прежние рулевой механизм с двумя гидронасосами и двумя гидроусилителями, негерметизированные барабанные тормоза с приводом от двухконтурной пневмогидравлической системы, однопроводное 24-вольтное экранированное электрооборудование и система изменения внутреннего давления в шинах с единым диапазоном регулирования (1,0 – 4,0 кгс/см2). В комплектацию кабин и отсеков управления всех версий входили тепло– и звукоизоляция, фильтровентиляционная установка, независимый отопитель, приборы ночного видения, дегазационный набор, светомаскировочные средства, система пожаротушения, прожектор, поисковая фара и огнетушитель. Все варианты снабжались двумя 300-литровыми топливными баками и бездисковыми колесами с широкопрофильными камерными шинами ВИ-3 (1300x530-533), были приспособлены для эксплуатации в экстремальных условиях и к перевозке по железной дороге и транспортными самолетами Ил-76 или Ан-22, имели повышенные гарантийный пробег и общий срок эксплуатации.

Второе поколение «Основа» составили две базовые 12-тонные машины принципиально разной конструкции и с различной величиной колесной базы, ставшие важными перспективными новинками в программе БАЗа. Плавающее корпусное шасси БАЗ-6944 впервые получило несущий сварной цельнометаллический корпус и впоследствии в среде посвященных прославилось установленной на нем ракетной системой «Ока». Второй неплавающий автомобиль-шасси 6950 рамной конструкции можно считать перекомпонованным, чуть удлиненным и усиленным вариантом модели 135ЛМ с модернизированной стеклопластиковой кабиной от БАЗ-135МБ пониженного расположения. На обеих версиях применялся двигатель УТД-25 с двойной системой запуска, работавший с трансмиссией, представлявшей собой комбинацию прежних агрегатов – гидротрансформатора и типового набора остальных механических узлов, включая все системы бортовых передач. Машины были рассчитаны на эксплуатацию при температурах от – 45 до +50 oС, при влажности 98%, повышенной запыленности окружающего воздуха и в горных условиях на высоте до 3000 м над уровнем моря. Их гарантийный пробег составлял 20 тыс. км, максимальный срок службы – 5 лет.

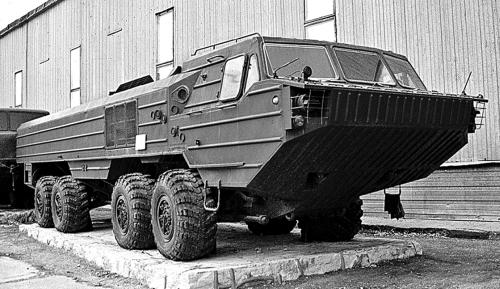

Прототип 12-тонного плавающего шасси БАЗ-6944 с несущим стальным корпусом. 1979 год

Первая серия третьего поколения, некоторые составные части которой были приняты на вооружение в 1989 году, являлась наиболее обширной и разнообразной. Ее разработка осуществлялась во второй половине 1980-х годов под руководством главного конструктора Ю. И. Мосина. В заводской документации она имела обозначение «Основа-1», но военные присвоили ей собственный индекс «Вощина», который затем носила вся последующая военная продукция БАЗ вплоть до середины 1990-х. Несмотря на явный прогресс, силовая установка этих автомобилей оставляла желать лучшего, являясь олицетворением возврата к уже устаревшей двухмоторной схеме. Она состояла из двух двигателей КамАЗ по 210 л.с. и основных механических элементов трансмиссии, также заимствованных от камских грузовиков. В 1980-е годы их вынужденно продолжали считать верхом совершенства, а Министерство обороны заодно решило сэкономить на них за счет применения узлов недорогой серийной продукции. Развитием амфибии БАЗ-6944 в этой гамме стало плавающее корпусное шасси 69441, на котором планировалось смонтировать новую ракетную систему. Его оригинальным вариантом являлась внешне такая же машина 69481 с водоизмещающим корпусом повышенной грузоподъемности, но предназначенная только для применения на суше. Большие надежды военные возлагали на модернизированное 14-тонное сухопутное шасси 69501, для которого был разработан шлейф кузовов и спецнадстроек, и на принципиально новый короткобазный артиллерийский тягач 6953 для буксировки тяжелых орудий. К специальным опытным разработкам относились бортовой автомобиль 69502 с вынесенной вперед полностью металлической кабиной увеличенного объема и сходное с ним самое грузоподъемное во всем семействе 17-тонное шасси 6954, разработанные в 1990 году под руководством главного конструктора В. П. Трусова. Все новые сухопутные версии могли эксплуатироваться при температуре до – 50 oС и кратковременно работать на высоте 4650 м, обладали в 1,5 раза более высоким гарантийным пробегом (30 тыс. км) и вдвое увеличенным сроком службы – 10 лет. Огромным надеждам на оснащение Советской Армии столь совершенной автотехникой не было суждено сбыться. В результате вся эта гамма считается одновременно наиболее перспективной и самой несчастливой. Практически все входившие в нее автомобили остались в опытных образцах или были собраны небольшими партиями: появившиеся в самый разгар пацифистских настроений в советской верхушке, они уже не могли вообще на что-либо рассчитывать. К тому времени приток военных заказов прекратился, и завод оказался на грани банкротства. Столь грустную ситуацию усугубил самый совершенный сверхточный ракетный комплекс «Ока» на шасси БАЗ-6944, который «случайно» попал в Договор о ликвидации РСМД и затем был подобострастно уничтожен.

Вопреки пессимистическим прогнозам, в трудном 1994 году появилась коротенькая вторая серия третьего поколения четырехосных машин семейства «Основа-1». Скорее всего, ее создатели не рассчитывали на скорое применение их в войсках, но к тому времени случились серьезные и неожиданные изменения в составе основных поставщиков силовых агрегатов, и брянским конструкторам следовало срочно перестраиваться в изменившейся обстановке. Иными словами, в середине апреля 1993 года сгорел моторный цех КамАЗа, и СКБ БАЗ пришлось вернуться к своим истокам, когда на шасси 135МБ впервые появился 300-сильный дизель ЯМЗ-238Н. Когда же его переставили на шасси 69501 и 6953, в программе появились новый армейский бортовой вариант 69506 и модернизированный артиллерийский тягач 69531 с механическими агрегатами трансмиссии и всё теми же легендарными бортовой системой передачи мощности и стеклопластиковой кабиной. С окончанием военных испытаний и приемки новой техники история перспективного поколения «Основа» закончилась, а незадолго до того завершился советский период творчества конструкторов СКБ Брянского автозавода. Небольшое количество машин семейства «Основа», чудом успевших попасть в Вооруженные Силы СССР, было снято с вооружения Российской Армии Постановлением Совмина от 11 сентября 1998 года.

Настоящие известность и признание самоотверженного труда коллектива Брянского автозавода в неимоверно трудных для отечественной военной автотехники условиях пришли только в 2000-е годы, но этот период уже выходит за рамки книги.

Серия плавающих шасси БАЗ-6944

(1979 – 1989 гг.)

Первая же машина семейства

«Основа» оказалась наиболее востребованной и самой известной во всем новом брянском поколении: с самого начала она была рассчитана на установку совершенно секретного ракетного комплекса «Ока», впоследствии неожиданно получившего широкую огласку. Прототипы оригинального плавающего четырехосного автомобиля-шасси БАЗ-6944 с полезной нагрузкой 12 т были разработаны ведущим конструктором В. Т. Авершиным и собраны в 1979 году. На следующий год машину приняли на вооружение и приступили к ее мелкосерийному изготовлению. Главной особенностью амфибии являлся несущий герметизированный цельнометаллический корпус с открытыми надколесными нишами, обладавший высокой технологичностью и собиравшийся на специальном производстве БАЗа. В нем имелись три отсека – переднее отделение управления (кабина) для экипажа из четырех человек с входным люком в крыше и тремя лобовыми окнами, задний грузовой (монтажный) отсек с открытым верхом и средний моторный с вынесенными на крышу воздухозаборными кожухами. В нем помещался четырехтактный безнаддувный дизельный двигатель УТД-25 V8 (21,2 л, 400 л.с.) с углом развала цилиндров 120o, выпускавшийся заводом «Барнаултрансмаш». Он снабжался непосредственным впрыском топлива, закрытой циркуляционной системой смазки с сухим картером, двухступенчатым инерционным воздушным фильтром, принудительной системой жидкостного охлаждения с одним радиатором, предпусковым подогревателем ПЖД-600 (55 тыс. ккал/ч) и системой запуска от электростартера или от баллонов со сжатым воздухом. Для этого шасси совместно с НАМИ была создана специальная трансмиссия – так называемая диапазонная гидропередача (ДГП), состоявшая из одноступенчатого гидротрансформатора и механической 5-ступенчатой коробки передач от трехосного шасси БАЗ-5921. С целью повышения экономичности на первых образцах она снабжалась механизмом блокировки гидротрансформатора для перевода его в режим гидромуфты, что приводило к поломкам ведущего вала. Справиться с этой проблемой не удалось, и в результате на серийных шасси блокиратор просто не устанавливали, а на последующих автомобилях семейства «Основа» ДГП вообще не применялась. В трансмиссию входили также однодисковое сцепление с автоматическим управлением, двухступенчатая раздаточная коробка с одним межбортовым и межтележечным дифференциалом, коробки отбора мощности на электрогенератор и гидронасос, усиленные бортовые передачи и новые колесные редукторы. Для привода двух водометных движителей в трансмиссию были введены еще два дополнительных редуктора. Управление на плаву осуществлялось заслонками водометов и отклонением четырех передних колес. Подвеска каждого колеса оснащалась гидроамортизаторами двойного действия и обеспечивала максимальный ход в пределах 220 мм. В отсеке управления и в грузовой части стояли три водооткачивающих насоса производительностью по 120 л/мин. Вместе с БАЗ-6944 в первую серию входила унифицированная с ним опытная трехосная амфибия БАЗ-5947, а с 1986 года разрабатывался пробный образец шасси 6944 с газотурбинным силовым агрегатом ГАЗ-9021-03 и штатной трансмиссией.

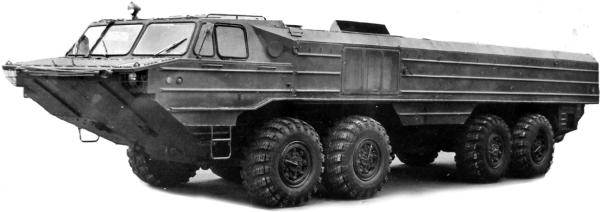

Серийное 400-сильное корпусное шасси БАЗ-6944 для ракетного комплекса «Ока». 1983 год

По сравнению с машинами сходной серии 135ЛМ колесная база БАЗ-6944 возросла до 6500 мм и имела обновленный вид – 1500+3500+1500 мм. Колея увеличилась до 2513 мм. Габаритные размеры составили – 11 700x3130x2710 мм, дорожный просвет под мостами – 480 мм. Минимальный радиус поворота на суше – 11,3 м, на воде – 14,5 м. Снаряженная масса автомобиля – 17,0 т, полная допустимая – 29,4 т. Максимальная скорость по шоссе без груза – 70 км/ч, с полной нагрузкой – 65 км/ч, на плаву – 8,0 км/ч. Контрольный расход топлива – 50 л на 100 км, эксплуатационный – в границах 85 – 190 л. Максимальный запас хода – 1160 км. На суше шасси преодолевало продольные подъемы крутизной 30o, боковой крен в 20o и 1,5-метровый ров.

В начальной стадии разработки и изготовления базовые шасси БАЗ-6944 успешно прошли полный цикл заводских и государственных испытаний, в том числе в составе нового оперативно-тактического ракетного комплекса (ОТРК) «Ока», который стал их единственным предназначением. Военная служба уникальной амфибии БАЗ-6944 и системы «Ока» оказалась слишком короткой: в конце 1980-х годов по Договору о ликвидации РСМД обе были уничтожены, но несколько машин серии 6944 сохранились в российских и зарубежных музеях. Незадолго до этих событий на Брянском автозаводе подготовили к производству модернизированное плавающее шасси БАЗ-69441 для нового ракетного комплекса «Ока-М», но о постановке его на вооружение речи уже не шло.

Ракетный комплекс «Ока» (1979 – 1987 гг.)

Уникальный автономный ОТРК 9К714 «Ока» повышенной точности разрабатывался в коломенском СКБ-221 для замены комплекса 9К72 на шасси МАЗ-543. Благодаря своему плавающему шасси он обладал способностью передвигаться не только по пересеченной местности, но и форсировать достаточно широкие водные преграды, имел высокоэффективное особо точное вооружение и был практически недосягаем для ПВО противника. Комплекс снабжался несколькими типами твердотопливных ракет серии 9М714 длиной 7,3 – 7,5 м и стартовой массой 4,4 – 4,6 т с углепластиковыми корпусами, обычной фугасной боеголовкой или ядерной мощностью до 50 Кт. При дальности стрельбы с разными головными частями в пределах 300 – 400 км они обеспечивали сверхвысокую для того времени точность поражения – 350 м, причем головка самонаведения имела отклонение от цели в пределах всего лишь 30 м. Скорость полета ракет многократно превышала звуковую. Их первые пуски состоялись в 1976 году, через три года появилась не менее оригинальная СПУ 9П71 на автомобиле БАЗ-6944, и в 1983 году комплекс «Ока» приняли на вооружение.

Шасси 6944 для СПУ 9П71 дополнительно снабжалось четырьмя гидравлическими домкратами и более высоким полностью закрытым грузовым (ракетным) отсеком с пологими боковыми и задним скосами. На его крыше размещались узкие продольные створки, которые при помощи гидроцилиндров приподнимались и сдвигались в разные стороны, освобождая место для подъема направляющей с ракетой в стартовое положение. Для питания бортовой электрической аппаратуры и гидросистем в трансмиссии шасси была предусмотрена установка коробок отбора мощности на дополнительный электрогенератор и гидронасос. Кроме того, в целях обеспечения полной автономности, над третьим мостом помещался вспомогательный дизельный агрегат, приводивший гидронасос. В аварийной ситуации для открывания створок и подъема ракетной направляющей применялся ручной насос. Боевой расчет состоял из трех человек и размещался в передней кабине управления. Использование такого оригинального спецшасси позволило довольно просто разрешить важные проблемы, связанные с обеспечением маскировки ракетной системы, скрытностью ее перемещений и дезориентированием потенциального противника. Все предстартовое и пусковое оборудование, заправленная ракета, средства связи, система прицеливания и испытательное оборудование были скрыты от посторонних глаз внутри закрытого корпуса-фургона, и все подготовительные операции производились в режиме абсолютной секретности. Время перевода СПУ из транспортного положения в боевую готовность не превышало пяти минут, а ракета поднималась в вертикальное положение за 20 с до пуска. Длина и ширина установки 9П71 не отличались от параметров шасси 6944, и только высота была на 290 мм больше. В результате ее общий силуэт и внешность практически не отличались от базового шасси, поэтому с первого взгляда было невозможно отличить пустой автомобиль от мощной боевой системы. Для ТЗМ 9Т230 применялся такой же корпус, но без створок, у которого открытый грузовой отсек с двумя готовыми к пуску ракетами закрывался брезентовым верхом. Их перегрузка осуществлялась с помощью складного 5-тонного гидрокрана, расположенного в передней части отсека и получавшего масло под давлением от гидронасоса шасси. При этом длина ТЗМ полной массой около 30 т по сравнению с шасси увеличилась всего на 100 мм, а высота – на те же 290 мм, что также делало ее малоприметной. Опытные образцы обеих машин собрали на заводе «Баррикады», а в дальнейшем их комплектацией занимался Петропавловский завод в Казахстане. До 1987 года он собрал 108 мобильных СПУ и 88 ТЗМ. Они поступали в основном в Советскую Армию и в ряд стран Варшавского договора.
