Секретные автомобили Советской армии

Кочнев Евгений

СЕМЕЙСТВО ЗИЛ/БАЗ-135

Основу первой производственной военной программы Брянского автозавода составило семейство четырехосных полноприводных автомобилей ЗИЛ-135 в нескольких исполнениях, служивших в первую очередь для установки ракетного вооружения среднего весового класса. Все они были разработаны в СКБ ЗИЛ и являлись типичным продуктом школы В. А. Грачева со всеми свойственными ей преимуществами и недостатками. Стоит напомнить, что конструктивной основой этого направления являлись компоновочная схема со сближенными средними неуправляемыми мостами и разнесенными крайними парам управляемых колес, поворачивавшихся в разные стороны; вынесенная вперед стеклопластиковая кабина и установленный за ней или под ней моторный отсек с двумя бензиновыми двигателями ЗИЛ-375Я V8 (6,96 л, 180 л.с.). За каждым тянулись сложные цепочки бортовых трансмиссий для передачи крутящего момента на все ведущие односкатные колеса с широкопрофильными шинами и системой регулирования внутреннего давления. Такая компоновка обеспечивала хорошую проходимость, маневренность и живучесть машины при выходе из строя одного моста или нескольких колес, но оказалась сложной в обслуживании, имела ухудшенную плавность хода и повышенные динамические нагрузки на средние мосты и раму. В трех типах автомобилей 135-й серии, переданных в Брянск, воплотились все последовательно развивавшиеся интуитивные и спорные конструктивные

идеи Грачева, в реальности заставлявшие его постепенно отказываться от своих первоначальных постулатов. Первое переданное в Брянск длиннобазное шасси ЗИЛ-135К представляло образец «ранней грачевской школы»: автоматическая гидромеханическая трансмиссия, прямоугольная кабина из стеклопластика, расположенный под ней силовой агрегат и полное отсутствие какой-либо подвески колес, что приводило к уже упоминавшемуся опасному эффекту продольного раскачивания (галопирования). Сходный с ним вариант 135М отличался лишь удлиненной кабиной. Третий «короткий» автомобиль-шасси ЗИЛ-135ЛМ имел обтекаемую стеклопластиковую кабину, расположенный за ней моторный отсек и независимую подвеску передних и задних мостов, но неожиданно стал «яблоком раздора» между Москвой и Брянском. Вопреки желаниям Грачева внедрить в серийное производство на БАЗе свою передовую машину ЗИЛ-135Л с практичной, но сложной автоматической трансмиссией, требовавшей высокого технологического уровня производства, по настоянию брянских специалистов ему пришлось срочно переделывать ее в вариант 135ЛМ с «нормальной» механической коробкой передач, более простой, технологичной и понятной, к которой уже привыкли все военные водители. Так на Брянский завод для серийного размножения поступил небольшой, но довольно пестрый набор московских шасси разных систем – с двумя видами общей компоновки, двумя типами коробок передач, с подвеской или без подвески, двумя вариантами кабин и рамы – короткой и длинной. Силовые агрегаты и автоматические коробки для них поставлял ЗИЛ, механическая коробка поступала из Ярославля. Наиболее счастливой оказалась судьба промежуточного варианта ЗИЛ-135М, который унаследовал от модели 135К все ее «прелести». После модернизации в Брянске он стал единственным исключением из традиционной концепции и первым получил маркировку БАЗ. Это был автомобиль БАЗ-135МБ, в котором впервые удалось кардинально отойти от грачевской школы, заменив два двигателя и две коробки передач одиночными агрегатами, но поднять руку на уже отлаженную бортовую трансмиссию брянские конструкторы пока не отважились.

С началом изготовления автомобилей в Брянске начались новые проблемы с явными недоработками опытных образцов из Москвы. Особенно много хлопот досталось с машиной 135ЛМ, собранной в столице в обстановке крайней спешки и полного смятения. Доказательством этого малоизвестного факта являются воспоминания бывшего сотрудника 21 НИИИ инженер-капитана В. И. Бурлакова, ныне полковника: «Шасси ЗИЛ-135ЛМ было сырой разработкой, но поскольку время не терпело, его сразу же передали на БАЗ. Уже в ходе серийного производства пришлось устранять конструктивные и технологические недостатки. Доработки оказались настолько существенными, что БАЗ поставил вопрос о переименовании шасси ЗИЛ-135ЛМ в БАЗ-135ЛМ, что не было принято...» Кроме того, в Брянске провели дополнительные работы по подбору масел, специальных жидкостей и шин для эксплуатации в различных климатических условиях, а также по повышению ремонтопригодности агрегатов, облегчению или усилению ряда узлов. Недаром в современных неформальных источниках об этой машине высказываются более резко и определенно: «ЗИЛ-135ЛМ: ее придумал враг народа – два двигателя, две коробки... Мрак!»

Несмотря на трудности роста, брянские шасси 135-й серии оставили свой важный след в истории советской военной научно-технической мысли. Они стали первыми отечественным серийными четырехосными армейскими машинами высокой проходимости среднего класса, однако многие военные функции, свойственные автомобилям такого класса, в реальности ложились на плечи обычных тяжелых грузовиков КрАЗ. Применение брянских машин в Советской Армии ограничилось установкой лишь трех ракетных комплексов, одной разведывательной системы и одной установки залпового огня с набором из нескольких вспомогательных колесных средств. Технический уровень этих автомобилей можно было бы отождествлять с высшими мировыми достижениями, но наличие уже устаревших к тому времени бензиновых моторов, архаичной двухмоторной схемы, классической коробки передач и других не столь уж передовых деталей, а также врожденное раскачивание не позволили им превзойти планку советских стандартов.

ЗИЛ-135К

(1962 – 1964 гг.)

Два первых длиннобазных шасси ЗИЛ-135К грузоподъемностью 10,5 т собрали в Москве в мае 1960 года с перспективой размещения на них пусковой установки 2П30 комплекса 2К17 с транспортно-пусковым контейнером (ТПК), в котором находилась фронтовая крылатая ракета С-5 (ФКР-2 или 4К95) с дальностью полета до 500 км. Буквально по завершении первых пробных испытаний самоходных пусковых систем Постановлением Совмина от 7 сентября 1961 года было принято решение о передаче производства шасси 135К на БАЗ и сборке до конца года шести машин. После провала этого задания на ЗИЛе изготовили еще нескольких шасси для установок 2П30 и представили их на военном параде в Москве. По настоянию Н. С. Хрущева комплекс 2К17 официально поступил на вооружение 30 декабря 1961 года. В январе следующего года на БАЗ была передана техдокументация на машину 135К. Ее сборка из привезенных с ЗИЛа агрегатов началась в октябре 1962-го, и до конца года изготовили 55 шасси.

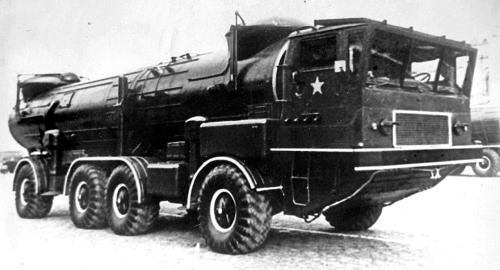

Пусковая установка 2П30 крылатых ракет на шасси ЗИЛ-135К брянской сборки. 1962 год

Брянское спецшасси ЗИЛ-135К практически ничем не отличалось от московских прототипов. На нем также стояли два 180-сильных мотора ЗИЛ-375, две автоматические коробки передач и угловатая кабина из стеклопластика с двумя светомаскировочными фарами. Для машины, предназначенной в основном для работы на ровных дорогах с небольшими пробегами, наличие подвески не считалось обязательной необходимостью. Автомобиль с пусковой установкой весил 21 т, имел допустимую скорость движения на шоссе 35 – 40 км/ч и на местности – 20 – 25 км/ч. Практически все выпущенные шасси поступали на московский завод «Дзержинец» под комплектацию ракетными комплексами 2К17. В августе 1964 года появилась опытная СПУ 9П123 новой ракетной системы 2К17М. Она являлась несущественной модернизацией варианта 2П30, приспособленного для пуска крылатых ракет С-5М (ФКР-2М или 9М78) с новой системой управления, позволявшей огибать препятствия во время полета. Ее испытания закончились неудачей. Все крылатые ракеты серии С-5 были сняты с вооружения, и вместе с ними прекратилась сборка автомобилей ЗИЛ-135К. До конца 1964 года Брянский автозавод собрал 80 шасси 135К. Их место заняли многоцелевые машины ЗИЛ-135ЛМ.

Серия ЗИЛ-135ЛМ

(1964 – 1994 гг.)

Внедрение в производство основного брянского четырехосного шасси ЗИЛ-135ЛМ имело короткую предысторию, отрицательно повлиявшую на весь процесс

московско-брянского сотрудничества. Изначально Грачев и Министерство обороны планировали собирать в Брянске более прогрессивный автомобиль ЗИЛ-135Л с гидромеханической трансмиссией. После сравнительных испытаний его важные преимущества в начале марта 1962 года были утверждены представителями всех заинтересованных сторон, после чего 21 марта появилось решение Мосгорсовнархоза о передаче изготовления этой машины на БАЗ, утвержденное 27 апреля 1963 года соответствующим Постановлением Совмина. Первые проблемы с постановкой на производство модели 135Л начались осенью 1962 года в процессе проектной подготовки ее сборки на БАЗе. В ходе подготовительных работ выяснилось, что на БАЗе отсутствуют специальное особо точное технологическое оборудование и квалифицированные кадры для самостоятельного изготовления столь сложных агрегатов, как автоматическая трансмиссия. За этой неожиданной неприятностью местного значения, о которой почему-то никто раньше не подумал, тут же потянулась цепочка новых еще более трудных и затратных проблем: приобретение эффективного и дорогого оснащения, обучение новых кадров и повышение общей культуры производства, переналадка всей системы технического обслуживания в войсках, переобучение водителей и т. д. Разрешить все эти задачи силами двух заводов-изготовителей было невозможно, тем более что военные торопили с внедрением новой ракетной системы «Луна-М». В ноябре 1962 года Грачев приступил к переделке шасси 135Л и переоснащению его традиционной механической коробкой передач, что, естественно, являлось обидным возвратом к более простой и привычной, но менее совершенной и передовой конструкции. Первый прототип автомобиля ЗИЛ-135ЛМ был собран в Москве в марте 1963 года, поспешно испытан и 12 октября рекомендован к серийному производству.

Летом 1963 года на основании полученной из Москвы технической документации в Брянске началась подготовка к сборке модели 135ЛМ и всех ее агрегатов: узлов трансмиссии, шарниров равных угловых скоростей, рулевого механизма, подвески, рамы, а также освоение технологии изготовления стеклопластиковых кабин. К 10 мая 1964 года Брянский завод получил с ЗИЛа 75% технической документации, что позволило в декабре приступить к промышленной сборке машины. В том же году она была принята на вооружение. До конца 1964 года в Брянске собрали 10 первых автомобилей, которые еще долго проходили процесс многочисленных доработок, доделок и приспособления московских прототипов к реалиям воинской службы. Серийное изготовление ЗИЛ-135ЛМ развернулось только в 1966-м. В отличие от многочисленных предшественников марки ЗИЛ этому автомобилю и его прямым наследникам была суждена долгая 30-летняя жизнь в качестве базового советского шасси-ракетоносца.

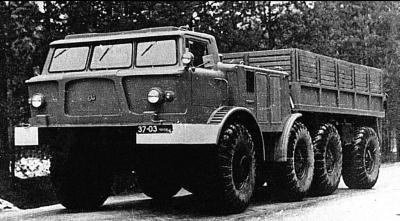

Первый бортовой автомобиль-шасси ЗИЛ-135ЛМ, собранный в Брянске в 1964 году

С конструктивной точки зрения серийный 9-тонный автомобиль ЗИЛ-135ЛМ представлял собой типичную классику грачевской школы, серьезно подпорченную применением более понятной простому шоферу механической коробки передач. За обтекаемой стеклопластиковой кабиной по-прежнему размещались два параллельных бензиновых 180-сильных двигателя ЗИЛ-375Я и 375Я2, весившие по 530 кг. Они оснащались собственными жидкостными предпусковыми подогревателями, системами питания, смазки и охлаждения с продольными боковыми радиаторами и принудительной циркуляцией жидкости. От обоих моторов крутящий момент через два сухих двухдисковых сцепления, две 5-ступенчатые коробки передач ЯМЗ-204У от грузовиков «Урал-375» и две одноступенчатые раздаточные подавался на две бортовые системы одноступенчатых конических и цилиндрических колесных редукторов. Для одновременного управления обеими системами имелись специальные синхронизирующие устройства. Неуправляемые средние мосты по-прежнему крепили на раме жестко, зато крайние управляемые пары колес снабжались независимой торсионной подвеской с телескопическими гидроамортизаторами двойного действия и посредством рулевого управления с гидроусилителем отклонялись в разные стороны. Для изменения давления воздуха во всех диагональных камерных шинам И-159 размером 16,00 – 20 служила централизованная система подкачки с блоком управления из кабины водителя. Гидравлическая часть пневмогидравлического привода рабочих тормозов была сделана двухконтурной, стояночные барабанные тормоза с механическим управлением располагались в редукторах передних бортовых передач. В состав однопроводного экранированного электрооборудования напряжением 24 В входили четыре аккумуляторные батареи, два генератора мощностью по 6,5 кВт и два стартера по 1,5 кВт. Двухдверная 4-местная кабина, весившая 490 кг, оборудовалась регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя лобовыми светомаскировочными фарами и левой поисковой. В ее задней части между радиаторами охлаждения стояли три бензобака – основной на 300 л и два дополнительных 110-литровых. За кабиной находилась открытая часть сварной лонжеронной рамы для монтажа специального оборудования. Ее монтажная длина составляла 5200 мм, погрузочная высота – 990 мм. Помимо уже упомянутых достоинств, ЗИЛ-135ЛМ стал первой в СССР серийной четырехосной военной машиной средней категории, на которой впервые стали устанавливать выполненные из стеклопластика кабину, блок моторного отсека с облицовками радиаторов и топливных баков, надколесные крылья, контейнеры для аккумуляторных батарей и другие второстепенные изделия.

Все автомобили ЗИЛ-135ЛМ были приспособлены к перевозке по железной дороге и транспортными самолетами Ил-76 и Ан-22, к эксплуатации на всех видах дорог и в боевых условиях при температурах от – 40 до +40 oС, при повышенной влажности, запыленности и на высоте до 3000 м над уровнем моря. У них сохранились прежняя колесная база 6300 мм и все остальные размерные параметры. По сравнению с московским прототипом снаряженная масса возросла до 10,9 т, полная – до 20,3 т. Максимальная скорость по шоссе осталась на прежнем уровне (65 км/ч), но при движении на местности и по грунтовым дорогам сокращалась до 18 – 25 км/ч. Контрольный расход топлива составлял 88 л на 100 км, эксплуатационный расход находился в границах 125 – 200 л, то есть автомобиль 135ЛМ оказался чуть экономичнее «автоматической» модели 135Л. Он преодолевал продольные подъемы крутизной до 28o, боковой крен в 20o, 1,2-метровый брод и рвы шириной 2 м. Запас хода достигал 590 км. Гарантийный пробег – 15 тыс. км, срок службы – 5 лет.

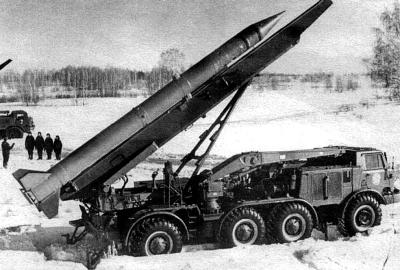

Главное назначение серийных машин ЗИЛ-135ЛМ – тактический ракетный комплекс «Луна-М»

С середины 1964 года под руководством главного конструктора Р. А. Розова проводилась постоянная модернизация ЗИЛ-135ЛМ и создание нескольких специальных версий целевого назначения. Все варианты базовой машины со спецнадстройками применялись в основном в Советской Армии и с 1968 года в относительно небольших количествах поступали в страны Варшавского договора и союзные государства Азии и Африки, для которых разработали специальные тропические варианты. Наиболее интенсивно экспортные поставки осуществлялись до середины 1970-х годов, а в целом за этот короткий отрезок времени за границу было отгружено 210 шасси 135-й серии. Их выпуск завершился в самый разгар конверсии и экономических реформ – в 1994 году. К тому времени в Брянске собрали более 5 тыс. шасси ЗИЛ-135ЛМ.
