Секретные автомобили Советской армии
Шрифт:

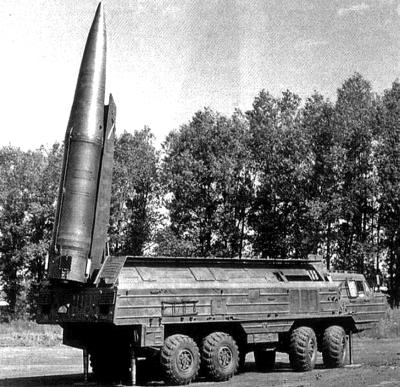

Пусковая установка 9П71 оперативно-тактического комплекса 9К714 «Ока». 1983 год

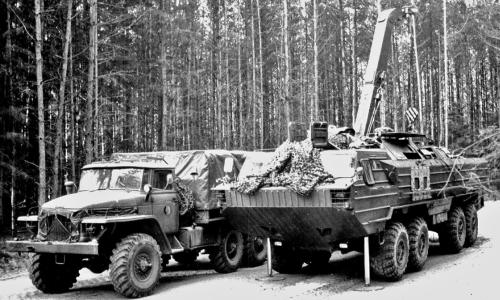

Транспортно-заряжающая машина 9Т230 комплекса «Ока» на шасси БАЗ-6944. 1986 год
По своим революционным техническим решениям ОТРК «Ока» не имел аналогов в мире, а в военных кругах считался жизненно важным для поддержания обороноспособности СССР, являлся негласной национальной гордостью и олицетворением превосходства над Западом. Но вскоре после его создания в стране разразилась перестройка. 7 декабря 1987 года первый и последний советский президент М. С. Горбачев в условиях показного дружелюбия и открытости подписал со своим заокеанским коллегой Рональдом Рейганом Договор о ликвидации РСМД, в целом сокращавший для Советского Союза угрозу американских средств передового базирования. В его первоначальный вариант комплекс «Ока» не входил, так как не соответствовал критериям
Еще в 1982 году, параллельно с внедрением системы «Ока», началась разработка фронтового ОТРК «Ока-М» для монтажа на новый 13-тонный плавающий автомобиль БАЗ-69441 с герметичным водоизмещающим корпусом. Вместе с ним проектировался также вариант «Ока-У» на сходном неплавающем шасси БАЗ-69481. Разработкой шасси 69441 занимался ведущий конструктор С. Н. Шалавасов под руководством нового главного конструктора Ю. И. Мосина. По общей концепции автомобиль не отличался от предшественника 6944, но относился уже к первой серии третьего поколения «Основа-1» и потому вновь получил двухмоторную компоновку с двумя потоками мощности на колеса и на водометы. На нем устанавливали два дизельных двигателя КамАЗ-740 мощностью по 210 л.с., две коробки передач и уже известную цепочку бортовых систем. Вторым нововведением стала вспомогательная рама лестничного типа из профилей Z-образного сечения с поперечинами, вваренная в основание корпуса. К ней крепили передние и задние буксирные приспособления и швартовочные скобы. В комплектацию машины вошла автоматическая система пожаротушения «Роса-2».

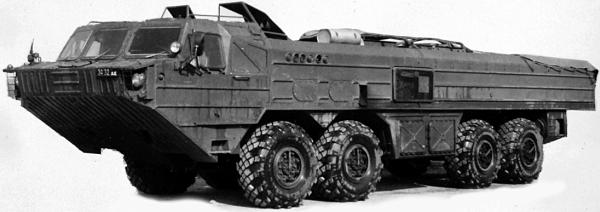

Опытное 13-тонное плавающее шасси БАЗ-69441 для ракетного комплекса «Ока-М». 1987 год
Снаряженная масса шасси 69441 возросла до 18,0 т, полная достигала 31,4 т. Габаритные размеры составили 12 000x3130x3100 мм, радиус поворота на суше увеличился до 13,5 м. Скорость передвижения на шоссе осталась прежней (70 км/ч), средняя скорость на плаву – 9,0 км/ч с максимумом до 9,7 км/ч. Контрольный расход топлива – 60 л на 100 км, эксплуатационный – до 200 л. С увеличением собственной массы запас хода снизился до 967 км.
Прототип шасси БАЗ-69441 появился в 1987 году, на следующий год успел пройти цикл государственных испытаний и в 1989-м официально поступил на вооружение под военным кодом «Вощина». Между тем смертный приговор, вынесенный в далекой Америке комплексу «Ока», заставил заморозить все дальнейшие разработки и по системе «Ока-М». Формирование для нее СПУ и ТЗМ завершено не было. В результате, вместо постановки на производство, перспективное шасси 69441 в один миг превратилось в опытный образец, и все работы по нему пришлось прекратить.
Сухопутные шасси серии БАЗ-6950
(1976 – 1999 гг.)
Одновременно с разработкой плавающего шасси 6944 в 1970-е годы в Брянске проектировали унифицированное с ним «обычное» неплавающее шасси семейства «Основа» для транспортировки военного оборудования, давшее жизнь самой обширной сухопутной гамме 6950. Работы в этом более отлаженном направлении продвигались быстрее, чем по амфибиям, и потому уже в 1976 году появился первый прототип 12-тонного бортового автомобиля БАЗ-6952. В то время доработка обновленной стеклопластиковой кабины еще не завершилась, поэтому на нем смонтировали металлическую кабину от тягача МАЗ-537. Вариант 6952 оснащался большинством агрегатов для будущих военных машин БАЗ и послужил подвижной лабораторией как для сухопутного семейства 6950, так и для плавающих версий 6944. В 1977 – 1979 годах он был собран небольшой пробной партией, в которую входили бортовые версии и шасси со специальными опытными кузовами-фургонами военного и гражданского назначения. До 1980 года они проходили приемочные испытания в 21 НИИИ, открывшие дорогу серийной модели 6950.

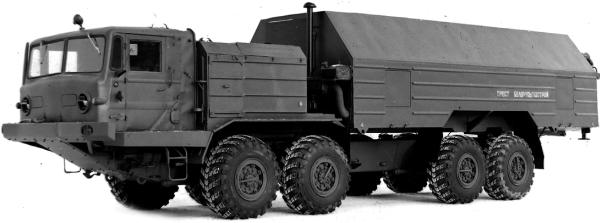

Пробное 12-тонное шасси БАЗ-6952 с кабиной от МАЗ-537 и опытным кузовом-фургоном. 1977 год
БАЗ-6950 (1979 – 1987 гг.) – многоцелевое базовое сухопутное шасси, унифицированное по агрегатам с плавающим вариантом БАЗ-6944 и предназначенное для доставки по всем видам дорог и по местности крупногабаритных грузов массой до 12 т и монтажа военного оборудования. Его разработкой в рамках темы «Основа» под руководством И. Л. Юрина занимался ведущий конструктор А. С. Коптюх. Первый прототип появился в 1979 году, автомобиль принят на вооружение в 1980-м и затем собирался в течение семи лет. В отличие от амфибии, он снабжался мощной сварной лонжеронной рамой и вынесенной вперед стеклопластиковой теплоизолированной 2-дверной кабиной с обратным наклоном трех обогреваемых лобовых окон, подрессоренным сиденьем водителя, автономным отопителем ОВ-65Г, люком в крыше и характерным овальным вентиляционным лючком в центре плоской передней стенки. За кабиной размещались моторный отсек и цельнометаллическая бортовая платформа. Общая конструкция механических агрегатов соответствовала модели 6944, за исключением характерных агрегатов и узлов амфибии. На БАЗ-6950 также применялись 400-сильный дизель УТД-25, трансмиссия с гидротрансформатором и 5-ступенчатой коробкой передач и независимая подвеска. Важными отличиями от плавающего варианта являлись удлиненная до 6800 мм колесная база (за счет увеличения расстояния между средними мостами на 300 мм) и уменьшенные длина и ширина (10 800 и 3080 мм) при высоте по кабине – 2910 мм. До 465 мм сократился также дорожный просвет под мостами, снаряженная масса – до 16,0 т, но максимальная скорость

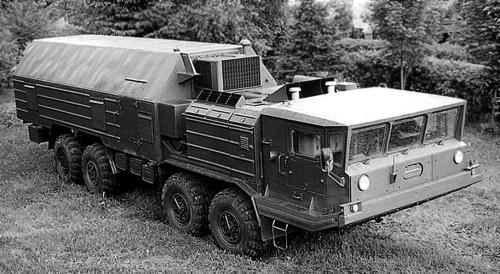

Многоцелевое 400-сильное шасси БАЗ-6950 с пластиковой кабиной и кузовом СКН-6950. 1979 год
БАЗ-69501 (1985 – 1993 гг.) – модернизированное многоцелевое специальное шасси для монтажа более тяжелого оборудования, вооружения и военной техники массой до 14 т, предназначенное для замены модели 6950. Важнейшей технической причиной его создания являлись существенные недостатки танкового двигателя УТД-25 (низкий моторесурс, плохая приспособленность к работе при пониженных температурах и др.), а также появление сравнительно недорогих и надежных автомобильных дизелей КамАЗ массового изготовления. Решение о переходе на эти силовые агрегаты было принято в Министерстве обороны в августе 1985 года, что привело к созданию первых модификаций предыдущих сухопутных машин 6950 и амфибии 6944, возглавивших семейство «Основа-1» («Вощина»). Первоосновой будущего шасси 69501 был макетный прототип 6950М, разработанный ведущим конструктором В. И. Синакиным под руководством Ю. И. Мосина и изготовленный в декабре 1985-го. Летом следующего года он успешно завершил заводские пробеговые испытания до Памира и обратно, затем прошел приемочные военные тесты. После доработок вариант 69501 был рекомендован к производству и принят на вооружение в 1989 году. Его изготовление началось в июле 1988-го и завершилось в 1993-м, когда поставки моторов с КамАЗа прекратились. Впоследствии многочисленные производные варианты этого шасси изготовляли в единичных экземплярах или мелкими сериями под заказы Минобороны и для гражданских нужд до конца 1990-х.
По агрегатной базе шасси БАЗ-69501 было унифицировано с плавающей машиной 69441 и оснащалось всеми атрибутами сухопутного средства транспорта от модели 6950. Его силовая схема представляла две параллельные системы привода от серийных грузовиков КамАЗ-5320 с устройствами синхронизированного управления, дополненные двумя оконечными цепочками бортовых передач. Каждая из них включала дизельный двигатель КамАЗ-740 V8 (10,85 л, 210 л.с.) с предпусковым подогревателем и электростартерным запуском, сухое двухдисковое сцепление, механическую синхронизированную 5-ступенчатую коробку передач КамАЗ-14, двухступенчатую раздаточную с блокируемым дифференциалом и две одноступенчатые коробки отбора мощности (на 35 и 82 л.с.). Усиленная сварная рама снабжалась лонжеронами П-образного сечения. Кабина оборудовалась более эффективной фильтровентиляционной установкой ФВУА-100, дегазационным комплектом ИДК-1 и прибором ночного видения ПНВ-57Е. Все остальные агрегаты и узлы в целом не отличались от предшественника БАЗ-6950. В транспортном исполнении автомобиль снабжался цельнометаллической бортовой платформой, а для монтажа оборудования служила открытая часть рамы с монтажной длиной 6,7 м и погрузочной высотой 1115 мм. При сохранении той же колесной базы (6800 мм) общие габариты БАЗ-69501 почти не изменились (11 040x3127x2970 мм). Дорожный просвет сократился до 455 мм, радиус поворота увеличился до 13,5 м. Снаряженная масса составила 17,5 т, полная – 31,9 т. Максимальная скорость – 70 км/ч. Контрольный расход топлива – 60 л на 100 км, эксплуатационный – от 80 до 180 л. Запас хода – 967 км. Остальные параметры не изменились.

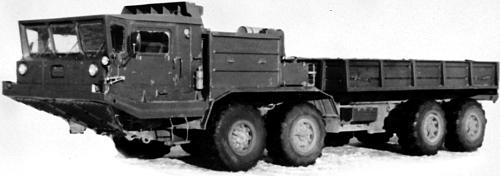

Бортовое 14-тонное шасси БАЗ-69501 с двумя 210-сильными дизелями КамАЗа. 1989 год
Варианты шасси серии 69501
Первое базовое шасси БАЗ-69501 появилось в убийственные для советского ВПК времена перестройки, что свело на нет все перспективы его дальнейшего применения в Советской Армии и до минимума сократило создание военных вариантов. Все они появились уже в 1990-е годы в опытных образцах и представляли собой как менее грузоподъемное шасси 69502 с металлической кабиной, так и принципиально новый одномоторный вариант 69506, послуживший идейной основой будущих армейских машин БАЗ. С другой стороны, к концу 1980-х годов в программе Брянского завода стали превалировать народнохозяйственные или коммерческие версии четырехосной военной автотехники, за счет которых предприятие старалось не просто выжить, а остаться в ряду важнейших поставщиков наиболее совершенных полноприводных автомобилей. Некоторые из них тоже находили применение в военном деле.
БАЗ-69502 (1990 – 1991 гг.) – опытный образец специального длиннобазного бортового шасси грузоподъемностью 13,3 т, унифицированного с шасси 69501 и предназначенного для монтажа тяжелого оборудования и вооружения. Эта была последняя новая армейская машина, которая подвела черту под советским периодом деятельности СКБ БАЗ. Ее разработали в 1990 году под руководством В. П. Трусова в рамках семейства «Основа-1» («Вощина»). При сохранении всех агрегатов своего предшественника она впервые получила принципиально новую закрытую 4-местную каркасно-металлическую кабину с повышенной стойкостью к воздействию поражающих факторов ядерного взрыва, задним наклоном трех лобовых стекол, боковыми лестницами и двумя люками в крыше для посадки экипажа (вместо боковых дверей). Вторым отличием являлась удлиненная до 7000 мм колесная база (1500+4000+1500 мм), что привело к увеличению всех весовых и размерных параметров. Снаряженная масса возросла до 18,5 т, полная – до 32,2 т, дорожный просвет – 470 мм, радиус поворота – 15,0 м. Габаритные размеры составили 11 300x3080x3050 мм. По сравнению с машиной 69501 длина переднего свеса увеличилась с 2760 до 3025 мм. При этом монтажная длина рамы, скорость, расход топлива и все остальные эксплуатационные данные остались неизменными. Еще в процессе проектирования это шасси планировалось использовать как сухопутный вариант пусковой установки ОТРК «Ока», а после принятия решения об его уничтожении на нем предполагалось смонтировать СПУ и ТЗМ новой оперативно-тактической системы 9К720 «Искандер». С крушением СССР все эти планы развалились.
