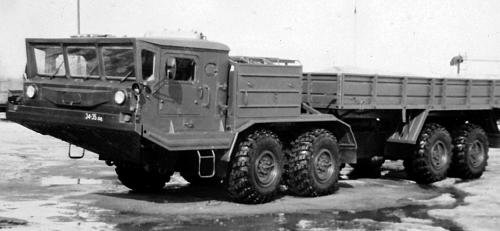

Удлиненное шасси БАЗ-69502 с металлической кабиной и входными люками на крыше. 1990 год
БАЗ-69506 (1994 – 1995 гг.) – опытное специальное сухопутное бортовое шасси грузоподъемностью 14,0 т для монтажа вооружения и военной техники. Также было построено под руководством Трусова, но относилось уже к последней второй серии семейства «Основа-1». Его появление в явно не подходящий момент демократических преобразований было связано с поиском будущей перспективной замены машине БАЗ-69501 с двумя камскими моторами. После разрушительного пожара на моторном отделении КамАЗа поставки силовых агрегатов прекратились, поэтому в Брянске вновь решили вернуться на много лет назад, когда на шасси БАЗ-135МБ монтировали один ярославский дизель. Так автомобиль БАЗ-69506 с прежней стеклопластиковой кабиной получил 300-сильный двигатель ЯМЗ-238Н с турбонаддувом и новым предпусковым подогревателем ПЖД-30 (26 тыс. ккал/ч), одну 8-ступенчатую коробку передач и раздаточную с симметричным дифференциалом и двухступенчатым редуктором

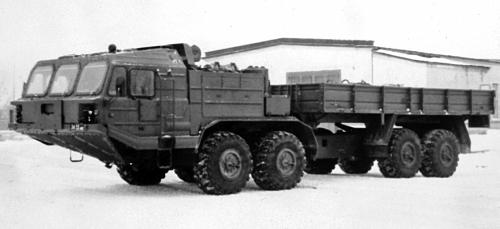

Бортовое 14-тонное шасси БАЗ-69506 с одним 300-сильным дизельным двигателем. 1994 год
В конце 1980-х годов на военном шасси 69501 было создано несколько пробных машин гражданского назначения, отличавшихся отсутствием специального оборудования и оснащения кабины. Из них самым революционным считалось 11-тонное народнохозяйственное шасси 6951П образца 1989 года, у которого два 260-сильных дизеля КамАЗ были смонтированы в центральной части рамы под грузовой платформой между третьей и четвертой парами колес. Это позволило уравновесить нагрузку по мостам, снизить шум в кабине и увеличить монтажную длину рамы, но при работе двигатели перегревались. На 12-тонном коммерческом шасси 69501П (69504) применялась типовая компоновка с двумя 210-сильными моторами КамАЗ. Из других машин двойного назначения в начале 1990-х годов в военных целях могло применяться сухопутное шасси 69505 с оснащением опытного автомобильного топливозаправщика АТЗ-5609 вместимостью 17 тыс. л производства Грабовского завода специализированных автомобилей. В 1994-м появилось многоцелевое рамное 18-тонное шасси 695071 с кабиной без спецоборудования, применявшееся для монтажа водометных машин «Лавина». С ним связаны последние годы существования всего семейства «Основа». В 1999 году на этом шасси впервые установили и испытали новую цельнометаллическую кабину, разработанную для принципиально нового военного семейства «Вощина-1», выпуск которого начался в 2000-е годы.
Военное применение шасси серии 69501
Все немногочисленные по составу и объему выпуска шасси БАЗ-69501 и их производные не успели оправдать надежд на серийное изготовление и оснащение самыми современными и мощными системами вооружения и средствами управления. В гамме специальных надстроек на базе 69501 оказалось больше эскизных набросков и перспективных проектов, чем «живой» техники, да и то собранной в экспериментальных макетных образцах или мелких сериях.
Наиболее продвинутым агрегатом на шасси 69501 стал модернизированный пункт боевого управления МП06М автоматизированного комплекса 9С52М «Поляна-Д4М» для управления боевыми действиями бригад ПВО, вооруженных зенитными ракетными комплексами С-300 или «Бук». Он являлся развитием первого комплекса «Поляна-Д4» для установки на шасси 6950, принятого на вооружение в 1986 году. Его доработанный вариант Д4М с новой аппаратурой передачи данных разрабатывался с 1987-го и на снабжение Советской Армии поступил в 1990 году. Все его оборудование было смонтировано в каркасно-металлическом фургоне СКН-6950 московского предприятия МОЭЗСА. В нем размещались автоматизированные рабочие места командира бригады, офицеров боевого управления, представителя ВВС, начальника разведки, операторов, инженеров и связистов. Комплекс обеспечивал автоматизированное планирование боевых операций и управление ими, автоматический сбор и обработку радиолокационной информации, распределение усилий дивизионов по выполнению боевых задач, автоматическую координацию действий ПВО и боевой авиации и т. д. В целом он позволял одновременно отображать до 80 воздушных целей и сопровождать 272 летящих объекта. Время его развертывания и свертывания не превышало 20 минут. Кроме «Поляны» в таких же кузовах размещали пункт управления войсками «Маневр» и машину 7В440 для офицера боевого наведения автоматизированной системы управления ВВС. В 2007 – 2008 годах на Брянском автозаводе проводился капитальный ремонт шасси 6950 и 69501 для монтажа отремонтированных и модернизированных на Пензенском радиозаводе систем Д4 и Д4М.
Пункт боевого управления комплекса 9С52М «Поляна-Д4М» на шасси БАЗ-69501. 1990 год
В начале 1990-х годов на шасси 69501 и 69502 прорабатывали проект их применения в качестве базы пусковой установки 9П81 и ТЗМ фронтового ракетного комплекса 9К720 «Искандер» («Тендер»), разработанного в ЦКБ «Титан» и оборудованного одной или двумя ракетами 9М723 (Р-500) внутри полностью закрытого корпуса. Есть сведения об изготовлении такой системы на шасси 69502, но дальнейшие политические события заставили прекратить все работы в этом направлении. На автомобиле 69502 существовал также эскизный проект ракетной системы «Ока», а на шасси 69501 проектировали новую РСЗО «Ураган-1», транспортно-пусковую установку и ТЗМ комплекса беспилотной разведки с летательным аппаратом «Пчела-1», разработанным в ОКБ А. С. Яковлева.
В начальный период демократизации России наиболее востребованной машиной на шасси БАЗ-69501 оказался первый отечественный тяжелый водометный автомобиль АБС-40 (69501) «Лавина» для пресечения противоправных действий и массовых беспорядков, поступавший в распоряжение Внутренних войск МВД Российской Федерации. В начале 1990-х его разработал и изготовил Дмитровский опытно-экспериментальный завод МВД, в настоящее время – Дмитровский филиал Государственного учреждения НПО «Специальная техника и связь». В 1994 году опытные образцы машины «Лавина» построили на одномоторном шасси 695071. Все они имели принципиально одинаковую конструкцию, но отличались комплектацией. На переднем свесе рамы монтировалась
Специальные шасси БАЗ-6948/6954
К специальным брянским шасси относятся четырехосные машины, представлявшие собой наиболее оригинальные поисковые конструкции, выполненные на основе ранее построенных опытных или мелкосерийных машин и рассчитанные на перспективу их дальнейшего воплощения в новых поколениях автомобилей для несения ракетных систем. Первую гамму составили сухопутные шасси БАЗ-6948 и 69481 для установки элементов перспективного ОТРК «Ока-У», оборудованные негерметизированными водоизмещающими несущими корпусами разного назначения. Они считались уникальной находкой советских конструкторов и иностранных аналогов не имели, но и развития затем не получили. Вторую серию составил единственный бортовой автомобиль БАЗ-6954 с перспективной стальной кабиной, ставший самой грузоподъемной машиной брянской разработки и базой новых проектов, вылившихся впоследствии в современное семейство многоосных вездеходов «Вощина-1».
БАЗ-6948/69481 (1986 – 1989 гг.) – серия опытных неплавающих 14-тонных шасси с несущими корпусами, которые предполагалось использовать для монтажа СПУ и ТЗМ нового ракетного комплекса «Ока-У». Они создавались под руководством Ю. И. Мосина в соответствии с заводской программой «Основа-1» и имели военный шифр «Вощина». Обе машины проектировали с 1982 года параллельно с плавающим шасси БАЗ-69441, что привело к их максимальной взаимной унификации, однако серия 6948/69481 представляла собой принципиально новое опытно-конструкторское направление создания тяжелой многоосной автотехники. Как и амфибии, эти машины также были оборудованы объемными цельнометаллическими корпусами водоизмещающего типа, но они не были герметизированы, что ограничивало сферу их применения только эксплуатацией на всех видах дорог и на местности, не позволяя форсировать вплавь водные преграды. По общей конструкции сухопутное шасси 6948 для ТЗМ не отличалось от плавающей модели 69441 и ее предшественника 6944 с открытыми корпусами. Недаром первый образец, разработанный в начале 1980-х ведущим конструктором С. Н. Шалавасовым и построенный в 1986 году, являлся лишь доработкой первого варианта 6944 и носил обозначение 6944М20, которое в процессе испытаний и доработок было изменено на индекс 6948. Унифицированный с ним вариант 69481 для СПУ, также созданный на шасси 6944 и первоначально имевший индекс 6944М, отличался в основном размерами корпуса. Все работы по этому шасси проводил конструктор В. Т. Авершин, а его доукомплектованием спецсистемами занимался завод из североказахстанского города Петропавловска. Первый и единственный образец БАЗ-69481 был готов в 1987 году, а его развитием стал уникальный пятиосный вариант 69481М, представленный в следующей главе.

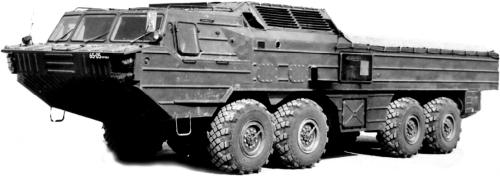

Сухопутное 14-тонное корпусное шасси БАЗ-6948 для ТЗМ комплекса «Ока-У». 1986 год
Шасси 6948 и 69481 с прежней колесной базой (6500 мм) оборудовали двумя 210-сильными двигателями КамАЗ-740 и усилительной лонжеронной рамой из Z-образных стальных профилей, вместе с узлами корпуса составлявшей прочную пространственную сварную несущую конструкцию. Оба снабжались коробками отбора мощности для привода электрогенератора и гидронасоса, четырьмя винтовыми домкратами и корпусами, выполненными по образцу спецшасси для ОТРК «Ока», а также автономными электрическими и гидравлическими системами основных агрегатов с приводом от собственного дизельного мотора. Естественными конструктивными отличиями сухопутных шасси от серии 6944 являлось отсутствие атрибутов плавающих машин. Это привело к существенному сокращению собственной массы, которую полностью компенсировала повышенная на 1 т полезная нагрузка. Вариант 6948 для оборудования ТЗМ также должен был доставлять две ракеты, помещавшиеся в открытом грузовом отсеке с брезентовым верхом. На шасси 69481 смонтировали более высокий и вместительный корпус с пологими скосами крыши, ракетным отсеком с открывавшимися продольными створками и 5-тонным перегрузочным гидрокраном. Сопоставление основных параметров ракетного шасси 69481 с моделью 69441 также подтверждает их максимальную идентичность. У них были одинаковые снаряженная масса, габаритные размеры, максимальная скорость и остальные эксплуатационные характеристики. Единственным различием стала полная масса шасси с ракетной установкой, возросшая на 1 т (до 32,4 т).

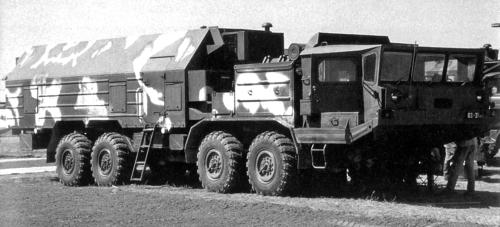

Прототип неплавающего шасси БАЗ-69481 с несущим корпусом для пусковой установки «Ока-У»
В 1987 году на шасси БАЗ-69481 была смонтирована и прошла первые испытания пусковая установка нового ОТРК 9К714У «Ока-У» повышенной точности с широким спектром боевого оснащения. Его планировалось использовать в составе разведывательно-ударного комплекса с получением информации от средств дальней радиолокационной разведки, позволявшей заблаговременно производить оперативное перенацеливание ракет. Подписание Договора о ликвидации РСМД заочно подписало смертный приговор и этому комплексу. Еще до завершения испытаний его тоже пришлось «ликвидировать», заморозив до поры до времени все работы над перспективной ракетной системой. Вместе с ним еще в конце 1987 года были свернуты доработки обоих шасси серии 6948, но в 1989 году, после завершения государственных испытаний, обе машины предусмотрительно были приняты на вооружение. В последующие времена лучшие достоинства ОТРК «Ока» и «Ока-У» удалось воплотить в еще более мощных и точных ракетных системах «Искандер».
