МАЗ-537В (1965 – 1985 гг.) – седельный тягач целевого назначения на шасси 537 с допустимой нагрузкой на сцепное устройство, уменьшенной на 7 т (с 25 до 18 т). Во всем 537-м семействе этот вариант обладал самым высоким запасом мощности, выражавшимся в ее удельной величине 8,47 л.с./т – на 40% больше, чем у модели 537. Автомобиль служил для буксировки особых крупногабаритных полуприцепных транспортных средств, весивших не более 40 т, и работал в составе автопоездов полной массой 62 т. Его собственная масса с полной нагрузкой также сократилась на 7 т, а единственной конструктивной особенностью являлось седельное устройство, передвинутое назад на 345 мм, что объяснялось в основном специфической конфигурацией корпусов буксируемых систем. Тягач выпускался ограниченными партиями по заказам Минобороны и применялся для буксировки специальных двухосных восьмиколесных транспортных полуприцепов с контейнерами для стратегических ракет УР-100 и комплекса А-35 противоракетной обороны (ПРО), а также двухосного полуприцепа-топливозаправщика ТЗ-30 (АТЗ-30) вместимостью 30 тыс. л.

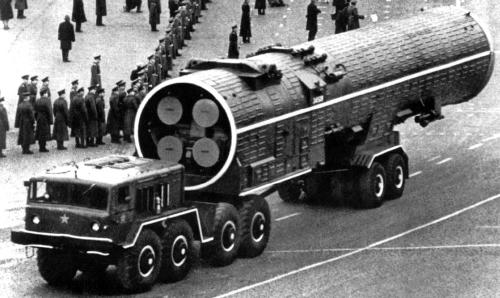

МАЗ-537В
МАЗ-537Г (1964 – 1989 гг.) – многоцелевой вариант седельного тягача МАЗ-537 с увеличенной до 27 т нагрузкой на опорно-сцепное устройство и новой 15-тонной лебедкой. Предназначался для буксировки транспортных средств массой до 68 т с полной массой автопоездов до 90,7 т, обеспечивая дополнительную возможность подтягивания поврежденной техники и несамоходных грузов на платформу низкорамных полуприцепов. Переданный на КЗКТ минский прототип 537Г с лебедкой собственной конструкции оказался слишком сырым, и потому первоначально работа над «столь сложной» машиной в Кургане продвигалась с большими трудностями. Камнем преткновения являлась механическая лебедка, заимствованная у гусеничного артиллерийского тягача АТС-59, выпускавшегося на соседнем КМЗ. Она имела привод от специальной шестеренчатой коробки отбора мощности автомобиля, сблокированной с раздаточной коробкой, и устанавливалась в защитном кожухе на особом подрамнике за моторным отсеком и топливными баками. В лебедочный комплект входили редукторы, тормоза и предохранительные муфты, два тяговых ролика, два разгруженных укладочных барабана и трос длиной 100 м. С ее установкой снаряженная масса тягача возросла до 22,3 т, полная составила 49,7 т.
Первые контрольные испытания в 21 НИИИ, проведенные в 1966 – 1967 годах в сцепе с полуприцепами МАЗ-5247Г, новые тягачи просто не выдержали. После устранения дефектов и проведения 118 доработок вторичные испытания 1968 – 1969 годов выявили еще 84 неисправности. Испытания были вновь провалены, но, учитывая острую потребность Советской Армии в такой технике, в конце 1960-х годов в Кургане приступили к мелкосерийной сборке машин 537Г. В результате после очередных доработок МАЗ-537Г стал самым востребованным буксировщиком тяжелых полуприцепных систем и со временем превратился в наиболее распространенный советский тяжелый полноприводный тягач-танковоз для доставки по шоссе и на местности различной гусеничной техники. Благодаря ему в Советской Армии впервые удалось быстро перебрасывать по дорогам общего пользования и оперативно развертывать крупные бронетанковые формирования, не прибегая к услугам медлительной и уязвимой железнодорожной сети.

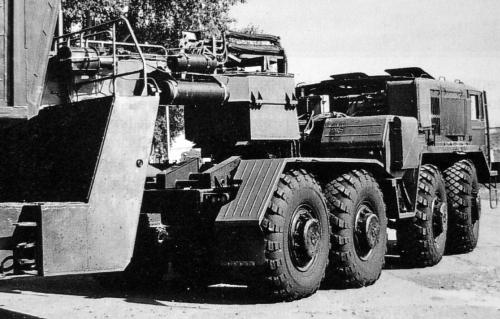

Серийный тягач МАЗ-537Г с лебедкой и упрощенной внешностью из серии конца 1980-х годов
Автомобиль МАЗ-537Г использовался со всеми типами тяжелых войсковых полуприцепов, буксировал мощные ракетные комплексы и установочные агрегаты, послужил базой эвакуационного тягача КЭТ-Т, машины техпомощи МТП-А4 и основой новых поколений седельных тягачей. В 1975 году в 21 НИИИ на шасси 537Г был создан макетный образец машины высокой проходимости с двумя параллельно работавшими силовыми системами. Дополнительно к штатным агрегатам вместо лебедки на ней смонтировали второй газотурбинный двигатель ТВ2-117 мощностью 1000 л.с. от вертолета Ми-8, который посредством понижающего редуктора подключался к основной трансмиссии при переходе автомобиля в тяжелые дорожные условия. Управление обеими системами осуществлялось раздельно. Полная масса такого автомобиля с полуприцепом достигала 90 т.
МАЗ-537Д (1965 – 1986 гг.) – специализированный многоцелевой седельный тягач с автономной электрической системой для питания различных рабочих механизмов и устройств буксируемых систем. По основным параметрам был сходен с базовой машиной 537: имел ту же допустимую нагрузку 25 т, тоже мог буксировать полуприцепы массой до 65 т, но полная масса груженого автопоезда чуть возросла, достигнув величины 88,4 т. Главной технической особенностью являлся установленный за моторным отсеком синхронный трехфазный генератор переменного тока ПС-93-4М мощностью 75 кВт с карданным приводом от коробки отбора мощности, аппаратурой пуска, регулирования и агрегатом для зарядки аккумуляторов. При буксировке специальных полуприцепных систем запасные колеса обычно помещались непосредственно на тягаче – вертикально за отсеком с топливными баками с левой стороны машины. Ее снаряженная масса увеличилась до 23,0 т, полная – до 48,4 т. Тягач использовался с различными полуприцепами, оснащенными спецоборудованием с потребителями электроэнергии средней мощности.

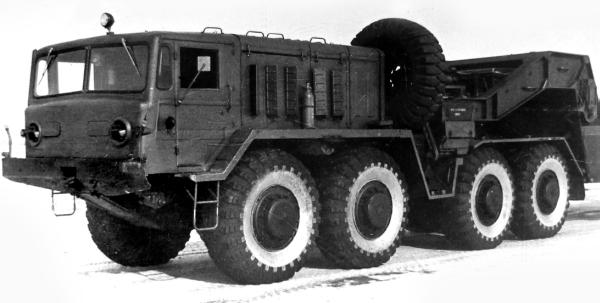

Специализированный вариант МАЗ-537Д с электропитанием буксируемых систем. 1975 год
МАЗ-537Е (1966 – 1989 гг.) – специальный седельный тягач РВСН, конструктивно являвшийся комбинацией машин 537В, 537Г и 537Д. От первой он получил сдвинутое на 345 мм назад сцепное устройство с той же допустимой нагрузкой (18 т), но мог буксировать полуприцепы массой до 68 т (как 537Г) и работать в составе автопоездов полной массой до 90 т. Как и на машине 537Д, на нем стоял генератор переменного тока, размещавшийся в специальном кожухе с правой стороны машины за топливными баками. Кроме того, в отличие от этой модели, тягач 537Е снабжался дополнительным отбором мощности на вспомогательные электрогенераторы, гидронасосы и компрессоры для питания различных полуприцепных систем. Они размещались в пространстве между моторным отсеком и седельным устройством, поэтому одно-два запасных колеса обычно устанавливали вертикально на ограждении топливных баков с левой стороны шасси. Автомобиль применялся в основном в РВСН и обеспечивал дополнительное питание многочисленных потребителей буксируемой техники, в том числе систем жизнеобеспечения ракетных комплексов, приводов исполнительных механизмов и устройств или ведущих колес многоосных полуприцепных транспортировщиков тяжелых ракет. Его доработанный вариант со смещенной назад деревометаллической платформой с тентом, электрогенератором, передним гидравлическим толкающим брусом и длинным жестким дышлом применялся как тягач-толкач и дополнительный источник электроэнергии
Спецтягач РВСН МАЗ-537Е с комплектом вспомогательных средств для привода полуприцепных систем

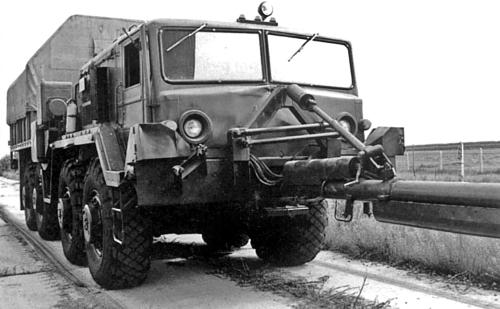

Специальный бортовой тягач-толкач на шасси МАЗ-537Е с генератором и толкающим брусом
МАЗ-537К (1965 – 1969 гг.) – специальное крановое шасси, унифицированное с тягачами серии 537. Спроектировано в 1962 году в СКБ-1 и с 1965 года выпущено опытной партией на КЗКТ. Его единственным назначением была установка войскового гидравлического автокрана 9Т35 грузоподъемностью 16 т с двухсекционной телескопической стрелой, специально предназначенного для РВСН. Он входил в состав ракетного комплекса 9К76 «Темп-С», где являлся штатным средством для перегрузки ракет и контейнеров с боевыми частями с транспортных машин 9Т215 и 9Т219 на пусковую установку. Разработкой и изготовлением надстройки занимался завод «Баррикады». Крановое оборудование с закрытой металлической кабиной оператора с системой отопления монтировалось на полноповоротной платформе в задней части шасси с четырьмя откидными аутригерами. Двухконтурный привод всех рабочих органов осуществлялся гидравлическими лебедками и гидроцилиндрами, получавшими масло под давлением от главного гидронасоса с приводом от дополнительного 4-цилиндрового 50-сильного дизельного двигателя Д-37М (Д-144) воздушного охлаждения, который выпускал Владимирский тракторный завод. Снаряженная масса крана составляла 40,7 т, полная с экипажем – 41,1 т. Габаритные размеры в транспортном положении – 11 210x3070x3312 мм. Максимально допустимая скорость передвижения по шоссе не превышала 38 км/ч, на местности – не более 8 км/ч. В зависимости от вида работ и качества дорожного полотна расход топлива колебался от 93 до 226 л на 100 км. На зимних испытаниях в 21 НИИИ, проведенных с ноября 1968-го по февраль 1969 года, проявились главные недостатки крана: излишняя масса, недостаточная проходимость и склонность к боковому опрокидыванию. Серийно он не выпускался и вскоре был заменен более легкими и простыми автокранами на шасси «Урал-375Д».

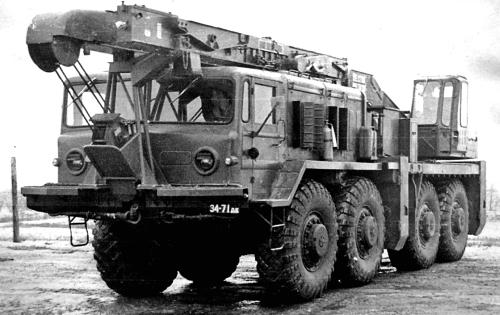

16-тонный войсковой автокран 9Т35 с телескопической стрелой на шасси МАЗ-537К. 1968 год
МАЗ-537Т (конец 1960-х гг.) – опытный образец экспортного варианта седельного тягача для поставки в страны с жарким и влажным тропическим климатом, где его предполагалось использовать для транспортировки танков и в составе ракетных комплексов. В отличие от базовой машины снабжался защитными покрытиями основных агрегатов, узлов и деталей для повышения их антикоррозионной стойкости и долговечности с использованием специальных материалов и технологий. Например, детали гидротрансформатора подвергались химическому оксидированию, медные прокладки – лужению, посадочные места подшипников были хромированными, рукоятки и тяги управления кадмированы, емкости системы охлаждения анодированы и т. д. Автомобиль успешно прошел испытания во всех климатических зонах СССР, но получился буквально золотым. Для заказчика КБ «Мотор» он оказался непосильно дорогим, и работы по теме 537Т были прекращены.
КЗКТ-537Л (1976 – 1990 гг.) – первый многоцелевой 15-тонный бортовой балластный тягач, полностью разработанный и построенный на КЗКТ под руководством конструктора В. А. Пискарёва с использованием шасси и лебедки от модели МАЗ-537Г. Первый образец был собран в 1976 году, серийное производство началось через два года. Автомобиль заменил первую балластную машину МАЗ-535А и формально считался аэродромным тягачом для перемещения самолетов массой до 200 т, хотя служил также для буксировки по шоссе различных 75-тонных прицепных систем. В снаряженном состоянии он весил 23,7 т и при полной массе 39,1 т работал на дорогах и территориях с твердым покрытием в составе многозвенных автопоездов массой около 240 т. Тягач снабжался укороченной сварной грузовой платформой с внутренней длиной 3165 мм, но установка лебедки между кабиной и кузовом заставила сдвинуть его назад, что привело к увеличению габаритной длины до 9250 мм при сохранении остальных размерных параметров. Кроме того, на удлиненной с обеих сторон раме монтировали унифицированные буксирные приспособления с двойной амортизацией. Бортовая платформа снабжалась неоткидными бортами, причем для пропускания троса лебедки в передних и задних бортах имелись отверстия с направляющими роликами. В комплектацию машины входили два прожектора, специальные светосигнальные огни, переговорное устройство для общения с экипажами буксируемых машин и самолетов. Максимальная скорость одиночного тягача на шоссе осталась на уровне 60 км/ч, но при буксировке различных систем по разным покрытиям находилась в границах 5 – 20 км/ч. После испытаний в 21 НИИИ автомобиль был принят на вооружение и применяется до сих пор. Его вариантом стал опытный седельный тягач 537М с лебедкой, построенный в 1978 году. На нем впервые была предпринята попытка заменить силовой агрегат Д-12А на автомобильный дизельный двигатель ЯМЗ-240НМ V12 (22,3 л, 500 л.с.), обеспечивавший машине максимальную скорость 65 км/ч.

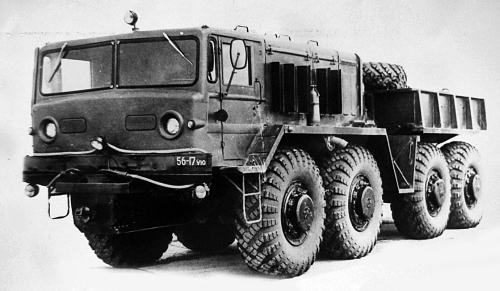

Многоцелевой 15-тонный балластный тягач КЗКТ-537Л на шасси МАЗ-537Г. 1976 год
КЗКТ-537П (1981 – 1985 гг.) – модернизированный и существенно упрощенный многоцелевой 15-тонный балластный тягач без лебедки, служивший для буксировки прицепных систем массой до 75 т. По сравнению с моделью 537Л отказ от лебедки позволил снизить снаряженную и полную массу на 1 т (до 22,7 и 38,1 т соответственно) и вернуться к удлиненной сварной металлической платформе многоцелевого назначения с задним откидным бортом и возможностью установки на ней продольных откидных скамеек для личного состава, деревянных надставных бортов и тента. В остальном вариант 537П соответствовал модели 537. Автомобиль применялся в основном в РВСН как буксировщик транспортных ракетных систем.
