Конструктивной основой активных установщиков и транспортировщиков баллистических ракет считается экспериментальный автопоезд СО-7 (14x14) оригинальной конструкции с комбинированным электромеханическим приводом, разработанный в 1965 году предприятием п/я А-3590 совместно со специалистами 21 НИИИ. Вся его электрическая система была спроектирована и изготовлена на московском заводе «Динамо» имени С. М. Кирова. Автопоезд состоял из дооборудованного тягача МАЗ-537 и трехосной низкорамной 50-тонной полуприцепной платформы со всеми ведущими и управляемыми односкатными колесами. На автомобиле размещался серийный генератор постоянного тока ДК-510Д мощностью 215 кВт с приводом от коробки отбора мощности с угловым редуктором. Электрический ток напряжением 360 В подавался от него на два тяговых электромотора ДК-308А мощностью по 75 кВт. Каждый из них через систему редукторов и муфт передавал крутящий момент на один из крайних мостов полуприцепа и на одно из колес среднего моста. Управление положением всех колес осуществлялось из кабины водителя или с дистанционного пульта и производилось при помощи двух силовых гидроцилиндров с электромагнитными клапанами, получавших питание от установленного на автомобиле насоса НШ-39 с приводом от редуктора коробки отбора мощности. Электропривод активировался автоматически при включении первой ступени в коробке передач или пониженной передачи в раздаточной коробке. Снаряженная масса тягача составила 24,3 т, автопоезда – 41,6 т. Полная масса всего комплекта с полной нагрузкой – 88,5 т, габаритная длина – 23 250
Несмотря на особую сложность, полуприцепная платформа опытного автопоезда СО-7 послужила основой первых установщиков с активными трехосными полуприцепами, разработанными в КБ «Мотор» в 1968 году. Для их буксировки использовался специальный тягач МАЗ-537Д с собственной генераторной станцией. Речь идет о двух идентичных транспортно-загрузочных машинах 15У39 и 15У40 с характерными цилиндрическими герметичными ТПК с ребрами жесткости и задними откидными крышками, служивших для доставки и установки в ШПУ межконтинентальных ракет РТ-2 (8К98) и РТ-2П (8К98П) длиной 21,2 м и диаметром 1840 мм. На вооружение их приняли в 1968 и 1972 годах соответственно. В отличие от системы СО-7, все колеса полуприцепов снабжались более компактными и легкими электромотор-колесами, работавшими на переменном токе. Их шасси оснащалось двумя задними гидравлическими домкратами, для подъема контейнера служил один рабочий гидроцилиндр и еще два боковых гидростабилизатора. Масса комплектного автопоезда 15У40 длиной 20,7 м без ракеты составляла 56,8 т. По договору ОСВ-2 обе ракеты, получившие общее наименование РС-12, были сокращены и уничтожены вместе с системами их обеспечения.

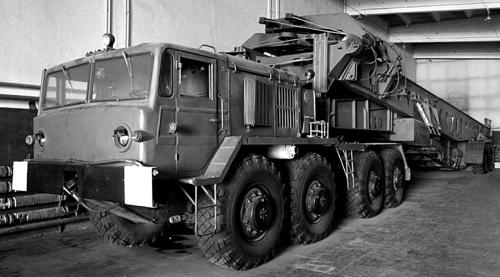

Активный поезд СО-7 для ракетного установщика с тягачом МАЗ-537 и трехосным полуприцепом. 1965 год

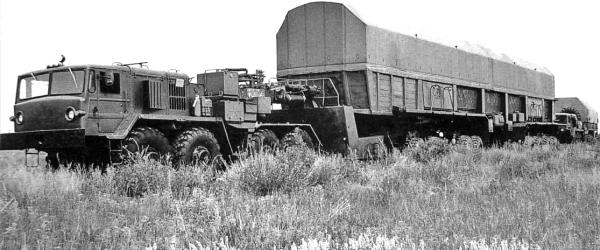

Тягач МАЗ-537Д с транспортно-загрузочной машиной 15У39 для установки ракет РТ-2. 1968 год
Развитием прежних простых перегрузочных систем стал многоцелевой полуприцепной двухосный установщик транспортно-пусковых контейнеров УТПК-1 образца 1975 года с тягачом МАЗ-537Г, оборудованный сварной подъемной стрелой с рельсовыми направляющими, двумя подъемными гидроцилиндрами и полиспастовой системой погрузки ракеты и опускания ее в ШПУ. Габаритные размеры полуприцепа в транспортном положении без ракеты составляли 18 800x3240x3300 мм, собственная масса – 46 т. Общая длина автопоезда – 23,3 м, полная масса – 67,6 т. Экипаж состоял их двух человек. Установщик поступал на вооружение в составе нескольких стратегических ракетных комплексов шахтного базирования для перегрузки с транспортных систем и установки основного цилиндрического «стакана» сходных типов ТПК для модернизированных межконтинентальных ракет серии УР-100 длиной до 24 м – МР-УР-100 (15А15) и УР-100 УТТХ (15А16) со стартовой массой 71,1 т, а также более тяжелых УР-100Н (15А30) и УР-100НУ (15А35), весивших 103 – 106 т. Модернизированный вариант установщика с пониженной высотой расположения рамы, снабженный удлиненной стрелой и загрузочным механизмом, применялся для помещения в ШПУ специальных цилиндрических обитаемых контейнеров командного пункта ракетного комплекса. Полная масса такого автопоезда возросла до 69,9 т, длина – до 26,5 м. Радиус поворота всей системы достигал 35 м. Сходный с ним новый более мощный установщик 15У164 применялся для работы с модернизированными 34-метровыми ракетами Р-36М (15А14) шахтного комплекса 15П014 второго поколения и Р-36М УТТХ (15А18) комплекса 15П018, принятого на вооружение в декабре 1980 года для замены системы 15П014. Все эти ракетные системы в международных договорах о сокращении стратегических вооружений имели обозначения РС-16, РС-18, РС-20 и впоследствии были разукомплектованы и уничтожены.

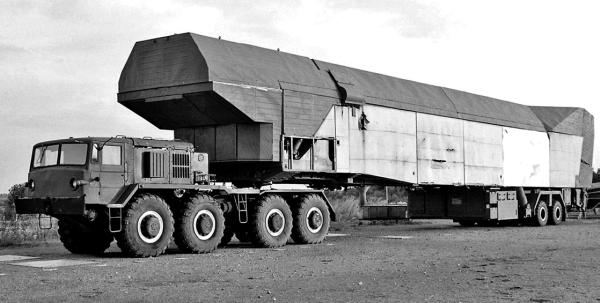

Полуприцепная машина УТПК-1 для установки стратегических ракет серии УР-100. 1975 год

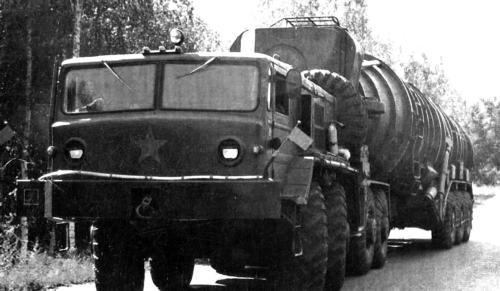

Установщик 15У164 для монтажа ракет Р-36М
Для перевозки ТПК с 24-метровыми ракетами модернизированных серий МР-УР-100 и МР-УР-100 УТТХ использовался унифицированный трехосный длиннобазный ТПА с тягачом МАЗ-537Е и электропитанием от генератора автомобиля или от внешней сети. Он был оборудован шестью односкатными управляемыми колесами уменьшенного диаметра, четырьмя задними гидравлическими опорами, низкобортными боковыми решетчатыми рамами-ограждениями с маскировочным тентом и сварным основанием с продольным рельсовым путем. Эта конструкция являлась типичным отражением внедрения системы бескрановой перегрузки ракеты, которая через открытую заднюю секцию полуприцепа загружалась горизонтальным способом со складских эстакад или из вагонов и доставлялась на монтажную площадку, где ее перемещали назад и монтировали на пристыкованном установщике. Габаритные размеры ТПА составляли 40 900x3850x4550 мм, масса без ракеты – 43,75 т. Боевой расчет – четыре человека.
Для доставки и перегрузки частей многоступенчатых межконтинентальных ракет Р-36М и Р-36 УТТХ длиной 34,3 м и стартовой массой 210 – 211 т применялся специальный агрегат 15Т145М с тягачом МАЗ-537Д и открытым длиннобазным пятиосным 36-тонным полуприцепом-шасси, имевший оригинальную колесную формулу 18x16. Для транспортировки 211-тонной ракеты Р-36М2 (15А18М) шахтного комплекса 15П018М «Воевода», принятой на вооружение в 1989 году, служил модернизированный вариант 15Т145МД. Оба агрегата представляли собой пространственную решетчатую конструкцию с длинным задним свесом и проложенными вдоль нее рельсами, опиравшуюся передком на седельно-сцепное устройство и своей средней лонжеронной частью – на специальный односкатный 10-колесный ход. Управление всеми колесами осуществлялось системой гидроприводов, для питания которых на тягаче был смонтирован гидронасос с приводом от коробки отбора мощности. Две пары крайних ведущих колес имели встроенные электромоторы, получавшие энергию от дополнительного генератора переменного тока, также смонтированного на автомобиле. В комплект ТПА входили приборы наведения при погрузочно-загрузочных операциях, лестницы и смотровые площадки, специальные чехлы и радиостанция Р-148. Общие габариты агрегата – 40 950x3850x5600 мм, полная масса – 125 т.

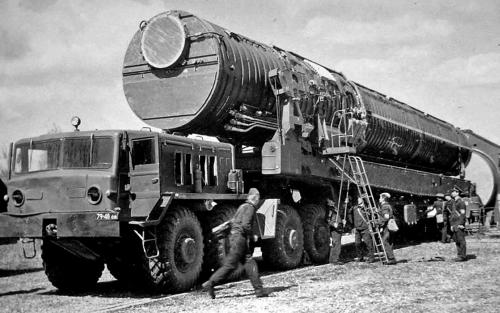

Тягач МАЗ-537Д с пятиосным транспортером 15Т145МД для доставки ракет Р-36М2. 1989 год
Сходный по общей концепции с моделью УТПК-1 тяжелый установщик УТПК-2 (15У165) с тягачом МАЗ-537Е применялся для монтажа в ШПУ контейнера с самой совершенной советской межконтинентальной баллистической ракетой РТ-23 УТТХ (15Ж60) длиной 23,4 м и стартовой массой 104,5 т. Она была разработана днепропетровским КБ

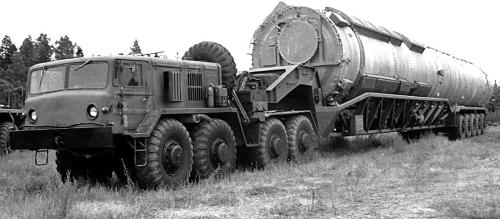

Тяжелый автопоезд УТПК-2 (15У165) для установки 105-тонной ракеты РТ-23 УТТХ. 1990 год
Наиболее солидный четырехзвенный транспортно-перегрузочный автопоезд 15Т284 служил для доставки из хранилищ и загрузки на машину УТПК-2 контейнера с баллистической ракетой РТ-23 УТТХ. В его состав входили два тягача МАЗ-537Е и специальные активные четырехосный полуприцеп для транспортировки ракеты и промежуточная четырехосная седельно-подкатная тележка. Головной седельный тягач-лидер оснащался генераторной станцией, гидравлическими насосами, компрессором, пневматическими баллонами, дополнительными топливными баками и другими специальными средствами. Задний бортовой тягач-толкач с собственным электрогенератором служил для дополнительного питания агрегатов автопоезда и создания дополнительного тягового усилия при передвижении всей системы в усложнившихся дорожных условиях, например, в процессе прохождения небольших подъемов трассы. Кроме того, в его кузове размещали сцепные приспособления, подъемное устройство и комплект запчастей, а через дышло проходили электрические кабели и система синхронизации работы моторов обоих тягачей. Основой ТПА являлся длиннобазный полуприцепной агрегат с высоким крытым теплоизолированным кузовом с задними дверями и продольными рельсовыми направляющими для бескрановой перегрузки ТПК, боковыми пультами управления и площадками обслуживания. Своим передним сцепным устройством он опирался на короткую промежуточную тележку, которая в свою очередь соединялась с седельным опорным приспособлением тягача и воспринимала часть огромной массы сверхтяжелого ракетовоза. Каждый активный полуприцепной агрегат снабжался четырьмя четырехколесными тележками с двумя парами односкатных ведущих колес от грузовика КрАЗ-255Б, между которыми устанавливали продольные тяговые электромоторы с системой вентиляции, приводившие угловые и бортовые редукторы наружных и внутренних колес. Каждая тележка подвешивалась на независимой балансирной системе с индивидуальными продольными качающимися рычагами и объединенными на каждую пару колес наклонными гидропневматическими амортизаторами. Таким образом, на ТПА в общей сложности насчитывалось 48 колес, из них 32 на полуприцепах и 16 на тягачах. Вместо ТПК на полуприцепе мог устанавливаться прямоугольный корпус-контейнер с оборудованием шахтного командного пункта 15В223А. Снаряженная масса автопоезда составляла 135 т, максимальная с установленными ракетой и ТПК – 261 т. Полная габаритная длина всей системы с двумя тягачами – 49,9 м, без заднего тягача – 35,6 м, ширина – 4550 мм, высота без груза по кузову – 5800 мм. На шоссе этот уникальный ТПА с полной нагрузкой мог передвигаться со скоростью 40 км/ч, по дорогам пятой категории – 20 км/ч. Его боевой расчет включал семь человек. В ходе развертывания шахтного комплекса «Молодец» транспортно-перегрузочный автопоезд 15Т284 был построен как минимум в 2 – 3 экземплярах и стал самым крупным и тяжелым советским колесным агрегатом военного назначения с несамоходными прицепными звеньями.

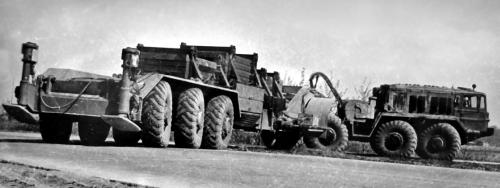

Уникальный четырехзвенный активный автопоезд 15Т284 для доставки и перегрузки ракет РТ-23 УТТХ
Ремонтно-эвакуационные машины
Ограниченную гамму нехарактерных для серии 537 машин составили доработанные шасси седельных тягачей МАЗ-537Г с лебедками, на базе которых были созданы эвакуационные тягачи КЭТ-Т и машины технической помощи МТП-А4.1. В конце 1980-х годов они были приняты на вооружение Советской Армии, но серьезного распространения получить не успели. В 1990-е годы их сменили серийные машины, выполненные на шасси новых тягачей КЗКТ-7428 и поступающие в различные подразделения Вооруженных Сил России.

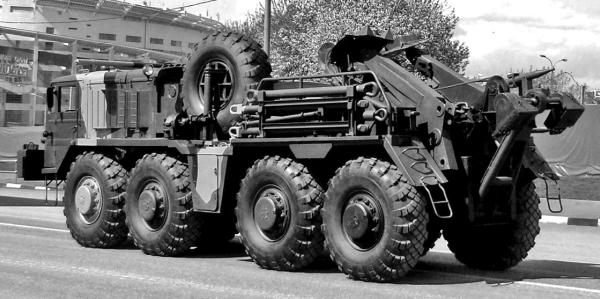

Тяжелый колесный эвакуационный тягач КЭТ-Т на шасси МАЗ-537Г. 1987 год
КЭТ-Т (1987 – 1990 гг.) – тяжелый колесный эвакуационный тягач на шасси МАЗ-537Г с открытым размещением рабочего оборудования. Первый вариант под обозначением ТК-7 был разработан в 21 НИИИ в середине 1980-х годов и собран на 38 ОПЗ. Мелкосерийный выпуск доработанной модели с военным индексом КЭТ-Т с 1987 года осуществлял воронежский Центральный авторемонтный завод № 172 (172 ЦАРЗ). Тягач снабжался специальным ремонтным и буксировочным оборудованием для оказания технической помощи в пути тяжелым многоосным автотранспортным средствам и их эвакуации на ремонтные базы на жестком буксире или в полупогруженном положении с использованием 15-тонной лебедки и подъемного приспособления с упорным сошником. Усиленный передний бампер позволял осуществлять функции толкача при перемещениях поврежденной техники и тяжелых грузов. В его комплект входили несколько жестких буксиров, такелажное оборудование, набор тросов, аппарат для резки металла, переднее буксирное устройство, домкрат, специальный инструмент, осветительные прожекторы и спецсигналы. До сих пор КЭТ-Т состоит в Российской Армии и используется при сопровождении крупных войсковых автоколонн.
МТП-А4.1 (1988 – 1990 гг.) – многоцелевая машина технической помощи на базе МАЗ-537Г с коротким бортовым кузовом и остекленным тентом. Ее первый вариант МТП-4 (изделие 3823) в 1984 году также был разработан в 21 НИИИ. До 1987-го 38 ОПЗ построил несколько прототипов, которые после доработок получили индекс МТП-А4.1 и с 1988 года выпускались небольшими партиями на заводе № 172. Машина с экипажем из трех человек снабжалась штатной лебедкой с тяговым усилием 15 тс, буксирным устройством с сошником, ремонтным и такелажным оснащением, инструментом, комплектом запасных частей, материалами и емкостями с различными жидкостями. Это оборудование позволяло оказывать помощь военным водителям в устранении мелких неисправностей тяжелых автомобилей и специальных шасси, заправлять их топливом, маслами и спецжидкостями, эвакуировать технику на жесткой тяге или в полупогруженном состоянии, а также оперативно устанавливать на колеса опрокинувшиеся тяжелые самоходные системы. При эвакуации по дорогам с твердым покрытием допустимая масса поврежденной техники составляла 45 т, по грунтовым покрытиям – до 30 т. В начале 1990-х годов эту модель сменила модернизированная машина МТП-А4.2 на новом шасси КЗКТ-74281.
