Военное применение тягачей МАЗ-537
Основу 537-го семейства составляли серийные многоцелевые седельные тягачи МАЗ-537 и МАЗ-537Г, на которые приходилась 80 – 90% всего производства. В военном деле они служили в первую очередь для выполнения общих транспортных операций и работали со специальными многоцелевыми полуприцепами для скоростной доставки по дорогам общего пользования и на местности бронетанковой техники, крупногабаритных грузов и специального оборудования. Для агрегатирования с ними на МАЗе и на Челябинском машиностроительном заводе автомобильных и тракторных прицепов (ЧМЗАП) был налажен серийный выпуск специальных низкорамных полуприцепов со средствами погрузки и разгрузки перевозимых грузов. Первым в этом ряду в конце 1950-х годов стал двухосный полуприцеп-танковоз МАЗ-5247Г (3-ППТ-50) грузоподъемностью 50 т с восемью односкатными бездисковыми колесами на балансирной безрессорной подвеске с шинами размером 15,00 – 20, откидными задними аппарелями и средствами крепления груза на платформе. В 1963 – 1979 годах он выпускался в Челябинске под маркой ЧМЗАП-5247Г. Максимальная скорость такого автопоезда на шоссе была ограничена величиной 50 км/ч. Вторым полуприцепом являлась 25-тонная модель МАЗ-5248, созданная для тягачей МАЗ-535, но агрегатировавшаяся также с машинами серии 537.

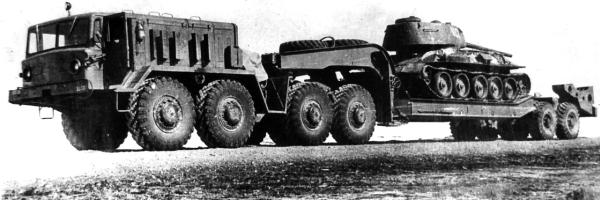

Серийный седельный тягач МАЗ-537Г первой серии с 50-тонным полуприцепом МАЗ-5247Г
Кроме выполнения общих транспортных операций и доставки бронетехники, тягачи серии 537/537Г буксировали специальные низкорамные полуприцепные двух– и трехосные транспортные тележки системы РВСН. На них из хранилищ или железнодорожных вагонов на стартовые позиции транспортировали различные баллистические ракеты, которые регулярно появлялись на парадах на Красной площади, демонстрируя всему миру действительно гигантскую военную мощь Страны Советов. Среди них были межконтинентальные ракеты Р-9А (8К75) и РТ-2П (8К98П), стратегические гаммы УР-100, морские баллистические двухступенчатые серии Р-29 (РМС-40) для подводных лодок и другие. Балластные тягачи 537А и 537Л вывозили на прицепных тележках тяжелые баллистические ракеты серии Р-36 (8К67), а двухосные транспортные тележки 8Т139 применяли для доставки межконтинентальных ракет Р-16 (8К64) и орбитальных ГР-1 (8К713), весивших до 150 т. В середине 1970-х годов тягачи МАЗ-537В применяли в опытной эксплуатации для транспортировки контейнеров с противоракетами А-350, входившими в систему А-35 противоракетной обороны (ПРО) Москвы и Центрального региона. С появлением в советском военном арсенале еще более крупных и тяжелых ракетных комплексов для их транспортировки и установки на стартовых позициях были разработаны мощные транспортно-перегрузочные и установочные системы, для буксировки которых также применяли многоцелевые и специальные тягачи МАЗ-537.

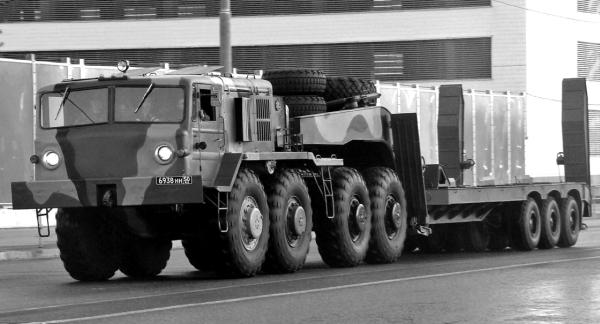

Серийный тягач МАЗ-537Г последнего выпуска с 52-тонным полуприцепом ЧМЗАП-9990

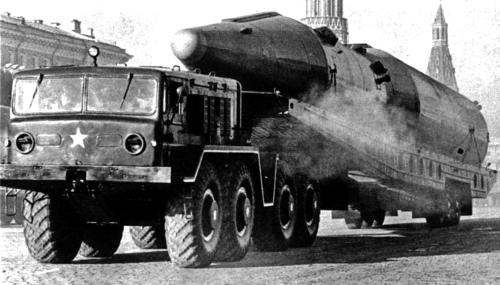

На военном параде в Москве МАЗ-537 буксирует транспортную тележку с ракетой Р-9А
В 1977 году на базе тягачей МАЗ-537Г со специально оборудованными полуприцепами МАЗ-9994 в Институте ядерной энергетики Академии наук Белорусской ССР была разработана единственная в мире мобильная атомная электростанция «Памир-630Д» военного назначения, предназначенная для оперативной доставки всеми видами транспорта и способная работать практически при любых температурах и в самых тяжелых дорожных условиях. В первой половине 1980-х годов были построены два комплекта таких станций. Каждая состояла из двух тягачей с полуприцепами полной массой по 60 т, на которых монтировали оборудование компактного ядерного реактора мощностью 630 кВт и турбореактивных блоков. Пульты управления с первыми советскими компьютерами «Минск» и отсеки для персонала из 28 человек располагались еще на двух автомобилях. Запаса ядерного топлива хватало на пять лет работы. После аварии на Чернобыльской АЭС по соображениям безопасности обе электростанции «Памир» были уничтожены.
Средства обслуживания ракетных комплексов
Вторым менее распространенным назначением седельных тягачей МАЗ-537 являлась буксировка топливных и специальных заправочных полуприцепов-цистерн для ВВС и РВСН. На крупных военных аэродромах применялись автономные полуприцепные топливозаправщики вместимостью от 30 до 60 тыс. л. Для транспортировки и заправки топливом различных ракетных комплексов служили две специальные полуприцепные теплоизолированные цистерны со средствами его очистки, раздачи, перемешивания, подогрева и охлаждения, приспособленные к эксплуатации при температурах от – 40 до +50 oС и при влажности воздуха 98%. Они агрегатировались с седельными тягачами МАЗ-537Д, оборудованными генераторной станцией для питания их систем, и базировались на специальных двухосных полуприцепах с четырехколесными тележками, унифицированными с задними колесами тягачей. Первая заправочная автоцистерна ЗАЦ-1 (15Г95) доставляла 39 т ядовитого амила (окислителя ракетного топлива) и снабжалась собственной перекачивающей станцией, системами поддержания постоянной температуры и перемешивания топлива в пути, тремя боковыми шкафами с аппаратурой контроля и управления, емкостями для шлангов и вспомогательного оборудования и рабочими площадками. На стоянке и во время движения максимальное внутреннее давление в цистерне регулировалось в пределах от 2,7 до 4,0 кгс/см2 при помощи пневматической системы из шести баллонов емкостью по 130 л каждый. Вторая аналогичная цистерна ЗАЦ-2 (15Г96) перевозила 31 т гептила для заправки ракетных систем и по общей конструкции не отличалась от модели ЗАЦ-1. На стоянке максимальное давление в ней устанавливалось на уровне 2,5 кгс/см2. Полная масса таких автопоездов достигала 77,3 и 71,0 т, габаритная длина – 19,1 и 19,8 м соответственно. Высота – 4,0 и 4,25 м при единой габаритной ширине 3,0 м. Максимально допустимая скорость передвижения по шоссе – 40 км/ч, по грунтовым дорогам – 20 км/ч. Экипаж обеих автоцистерн состоял из двух специально экипированных человек с противогазами, средствами индивидуальной защиты и спецприборами.

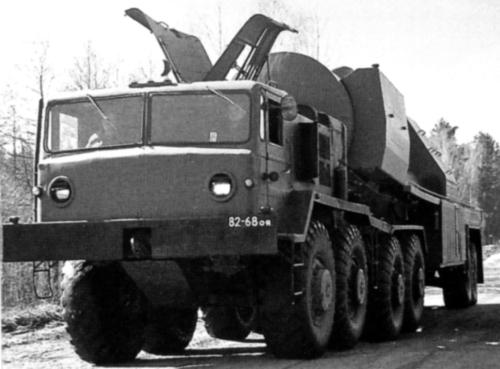

Полуприцепная автоцистерна-заправщик ракетным топливом ЗАЦ-1 (15Г95) с тягачом МАЗ-537Д
Для расширения возможностей новых зенитных ракетных систем (ЗРС) С-300ПТ и С-300ПС, принятых на вооружение в 1981 и 1983 годах соответственно,

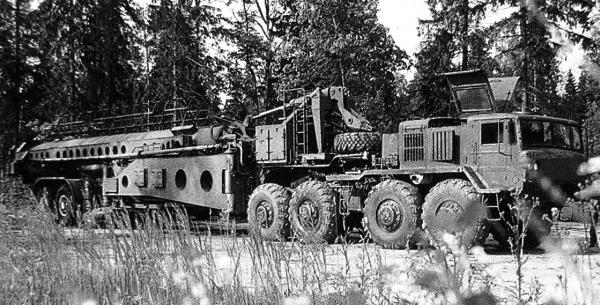

Тягач МАЗ-537Г в сцепе с полуприцепной 25-метровой антенной вышкой 40В6М
Транспортно-перегрузочные машины
На седельные тягачи МАЗ-537 со специальными полуприцепными средствами приходится третий этап создания принципиально новых, наиболее крупных и мощных мобильных систем для предстартовой транспортировки и перегрузки частей или полностью собранных новых видов стратегических ракет, а также помещения их в шахтные пусковые установки (ШПУ). К тому времени ракетные установщики успели пройти короткий путь развития от простых перегрузочных средств первого поколения на тяжелых грузовиках до более сложных систем с применением одноосных тягачей. Уже к середине 1960-х годов быстрое развитие стратегических средств поражения противника, укрывшегося на других континентах, привело к появлению еще более тяжелых многоступенчатых межконтинентальных ракет и соответственно – к рождению третьего поколения специальных подвижных транспортеров-установщиков. При этом за довольно короткий исторический период они также претерпели серьезную трансформацию от простых полуприцепных перегружателей до уникальных сверхтяжелых многозвенных автопоездов оригинальной концепции и конструкции.
Сегодня известно как минимум о десятке различных систем самоходных полуприцепных установщиков и транспортировщиков стратегических ракет в специальных ТПК, каждый из которых служил для обслуживания только одного определенного типа или нескольких однотипных видов ракет. Существенное повышение нагрузки со стороны «носимых спецсредств», передвижение по шоссе и дорогам не ниже пятой категории или на закрытых территориях с бетонным покрытием и введение более простой и дешевой горизонтальной системы бескрановой перегрузки привели к появлению специальных низкорамных полуприцепов со сравнительно небольшим дорожным просветом, собственными погрузочно-разгрузочными средствами и компактным электрическим приводом управляемых колес. Основным разработчиком и изготовителем таких систем являлось московское КБ «Мотор» – бывший завод «Машиностроитель» (п/я 3127).
Самоходные автономные установщики баллистических ракет в ШПУ вместе с ТПК или транспортно-загрузочные машины имели принципиально одинаковую конструкцию и работали в сцепе с тягачами МАЗ-537 и 537Г. Они базировались на шасси специальных двухосных низкорамных полуприцепов с блокируемой рессорно-балансирной подвеской, пневмогидравлической тормозной системой от тягача, мощной несущей сварной швеллерной конструкцией и подъемной стреловой рамой с продольными направляющими из двух железнодорожных рельсов (рельсовый путь), на которую с транспортной машины горизонтально передвигался ТПК с ракетой. При помощи гидроцилиндров рама вместе с ними поднималась в вертикальное положение, после чего при помощи тросовой системы ТПК опускался в ШПУ или извлекался из нее. Все установщики являлись всепогодными и могли эффективно выполнять свои обязанности при температурах от – 50 до +50 oС и при максимальной скорости ветра до 20 м/с. В их состав обычно входили собственные электрическая и гидравлическая системы для привода лебедок, полиспастной системы и опорных домкратов, пульты управления, блокировочные средства крепления ТПК и всей системы, средства связи, комплекты расходных частей и шанцевый инструмент.
Для доставки ТПК с ракетами со складов или из специальных железнодорожных вагонов на технологическую площадку стартового комплекса и последующей их бескрановой перегрузки на установочные средства служили специальные многоосные автопоезда – транспортно-перегрузочные агрегаты (ТПА), работавшие в основном с тягачами МАЗ-537Е. Для них были созданы наиболее оригинальные низкорамные многоосные полуприцепы с ведущими или неведущими колесами и рельсовым путем на специальной неподъемной раме, сваренной из стальных швеллеров, длина которой определялась параметрами перевозимого груза. Самый крупный, длинный и, по всей видимости, единственный в мире автопоезд-ТПА состоял из четырех транспортных средств с 48 односкатными колесами. Конструктивными особенностями основных видов ТПА являлись тормозной привод колес полуприцепа от тягача, собственная насосная станция для гидропривода тяговой лебедки с тросоукладчиком и опорных домкратов, электросистема с питанием от генератора тягача или от внешней сети переменного тока напряжением 380 В, лестницы и рабочие площадки для обслуживания систем ТПА и ракеты, радиостанция, комплекты запчастей и инструмента, маскировочные чехлы на съемных дугах или специальные теплоизолированные кузова. Тягачи МАЗ-537В использовались со специальными двухосными полуприцепными агрегатами с цилиндрическими ТПК, в которых находились стратегические ракеты УР-100 (8К84) или противоракеты УР-96 и УР-96М комплексов ПВО А-35 и А-35М соответственно. Запас хода всех видов ТПА обычно не превышал 300 км, их максимально допустимая скорость по шоссе находилась в границах 30 – 40 км/ч, на грунтовом или бетонном покрытии – не выше 20 км/ч.
В целях особой скрытности все транспортно-перегрузочные системы базировались в подземных укрытиях, имели маскировочные чехлы, тенты или специальные кузова, а все операции по транспортировке и установке ракет происходили в темное время суток и занимали не более двух дней, а точнее ночей, когда места перегрузки и нахождения ШПУ оказывались недосягаемыми для наблюдения со спутников потенциального противника. В течение первой ночи транспортировщик доставлял ракету из хранилища в подземное укрытие, во вторую ночь выезжал на открытую монтажную площадку, куда из своего укрытия прибывал установщик и помещал контейнер с ракетой в шахтную установку. На всех переездах такие машины сопровождали резервные тягачи.
