81. Какой порядок разборки и сборки пера вилки?
Для снятая пера вилки установите мотоцикл на центральную подставку, отсоедините гибкий вал привода спидометра (отвернув фиксирующий винт в приливе тормозного диска), отсоедините трос переднего тормоза, снимите переднее колесо и щиток переднего колеса. Выверните гайку крепления пера, извлеките пружину из несущей трубы, отверните гайку стяжного болта нижнего мостика, движением вниз извлеките перо вилки из отверстий в мостике. Если это не удается, заверните гайку крепления пера в верхнем мостике на 3–4 витка, затем ударьте по ней деревянным молотком (или обычным молотком через деревянный брусок). Несущая труба при этом должна
Перед разборкой очистите наружную поверхность пера вилки кистью, смоченной в керосине. Разборку пера выполняйте в следующем порядке: отверните корпус сальника 6 (см. рис. 80) и снимите его с несущей трубы, выверните ось штока 32, выньте из скользящей 5 несущую трубу 7 и верхнюю втулку 27, снимите с верхней втулки резиновое уплотнительное кольцо 26. Переверните несущую трубу, извлеките из нее шток 1 с поршнем и пружину отбоя 28. При помощи отвертки выведите из канавки стопорное кольцо 31 и извлеките нижний поршень 2, затем выведите из канавки стопорное кольцо 30 и снимите с несущей трубы нижнюю втулку 29. Детали тщательно промойте в керосине или бензине и высушите. Перед сборкой смажьте сопрягаемые детали веретенным маслом или маслом М-881. При сборке соблюдайте чистоту. Сборку осуществляйте в порядке, обратном разборке.
82. Вилка при работе «закусывает». В чем причина? Как устранить дефект?
Причин «закусывания» вилки (т. е. произвольного стопорения или ощутимого сопротивления перемещению скользящих труб в любом положении) может быть несколько. Соответственно отличаются и способы устранения неисправности.
1. Загрязнение амортизаторной жидкости продуктами износа или посторонними включениями (песок, грязь). В этом случае твердые инородные частицы попадают в зазоры между трущимися деталями (втулками и несущей или скользящей трубами) и значительно затрудняют взаимное перемещение деталей вплоть до «закусывания». Для устранения неисправности следует промыть каждое перо вилки керосином и заправить предварительно профильтрованной амортизаторной жидкостью.
2. Деформация несущих или скользящих труб. Прямолинейность наружной образующей несущей трубы должна быть в определенных пределах. Для проверки состояния несущей трубы разберите перо, тщательно очистите ее поверхность, положите трубу на проверочную плитку и с помощью щупа определите непрямолинейность (щуп толщиной 0,1 мм не должен проходить между трубой и плитой). При отсутствии плиты можно воспользоваться металлической линейкой, прикладывая ее ребром к несущей трубе, а при отсутствии щупа его можно заменить лезвием безопасной бритвы толщиной 0,08-0,1 мм. В случае значительной непрямолинейности трубу можно отрихтовать (например, на прессе с ручным приводом), подложив в местах контакта пуансона и опор деревянные прокладки. Если отрихтовать трубу не удается, ее следует заменить новой.
Состояние скользящей трубы можно проверить визуально, обращая внимание на лунки и вмятины (даже незначительные) на поверхности трубы, так как они могут создать значительные силы сопротивления перемещению нижней втулки несущей трубы. Ремонт скользящей трубы с таким повреждением в домашних условиях крайне затруднен, поэтому поврежденную деталь следует заменить новой.
3. «Закусывание» пера вилки может иметь место в результате чрезмерного зажатия сальника гайкой корпуса или неправильной (с перекосом) установки войлочного кольца в гайку сальника, отсутствия смазки в канавках сальника и на войлочном кольце. В этом случае силы сухого трения, возникающие в узле уплотнения, становятся соизмеримыми с упругой силой пружины. Для ликвидации дефекта отверните корпус сальника, разберите узел, тщательно промойте,
4. «Закусывание» вилки в конце хода сжатия в основном происходит вследствие перекоса перьев вилки. Для устранения неисправности отверните гайку стяжного болта левого наконечника скользящей трубы, несколько раз энергично сожмите и разожмите переднюю вилку. При этом наконечники скользящих труб должны самоустановиться таким образом, чтобы оси перьев были параллельны. Сожмите вилку и в таком положении затяните гайку стяжного болта наконечника. Если устранить неисправность указанным образом не удается, можно установить дистанционные шайбы или втулки между тормозным диском (или распорной втулкой) и наконечниками вилки, учитывая, что межосевое расстояние между перьями вилки равно 170 мм.
5. Неполное разжатие вилки может быть вызвано остаточной деформацией пружин (номинальная длина в свободном состоянии 455±7 мм). Для устранения неисправности (как временная мера) можно рекомендовать установку дистанционной втулки между пружиной и гайкой крепления пера. Длину втулки в каждом конкретном случае следует выбирать из условия, что суммарная длина втулки и деформированной пружины в свободном состоянии должна быть в пределах 455±7 мм.
Причиной «закусывания» вилки может быть выпадание стопорных колец, деформация втулок или трубы штока вследствие небрежной разборки и сборки перьев вилки, поломка пружины и другие поломки.
83. Вилка стучит при обратном ходе. Почему? Как устранить стук?
Причин стука вилки, а следовательно, и способов их устранения может быть несколько. Рассмотрим некоторые из них, наиболее часто встречающиеся в практике эксплуатации мотоцикла.
1. Малое количество амортизаторной жидкости или масла, а также низкая ее вязкость. В этом случае рекомендуем слить амортизаторную жидкость из перьев передней вилки, промыть перья вилки и залить более вязкую жидкость. Доливать жидкость в амортизаторы не рекомендуется, так как, во-первых, трудно определить количество масла, необходимое для доливки в амортизаторы, во-вторых, имеющееся в амортизаторе масло загрязнено продуктами износа деталей и оставлять его в амортизаторе нецелесообразно.
2. Увеличенные зазоры между втулками и трубами, а также между поршнем штока и несущей трубой из-за износа трущихся поверхностей деталей. Неисправность может сопровождаться течью масла через сальниковое уплотнение. Устраняется неисправность путем замены изношенных деталей новыми (рис. 81).

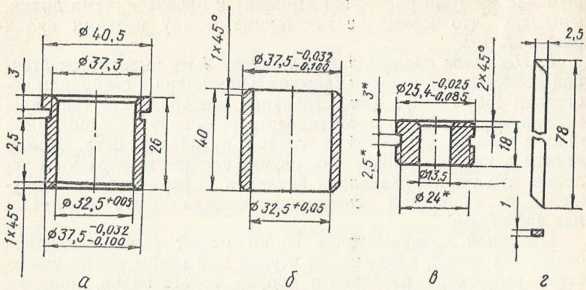

Рис. 81. Детали передней вилки: а — верхняя втулка; б — нижняя втулка; в — поршень штока (звездочкой отмечены размеры для модернизации поршня путем установки уплотнения); г уплотнительная полоска поршня.
Если изношен поршень штока, можно улучшить работу амортизатора передней вилки путем установки на поршень уплотнительного кольца. Для этого на поршне выполняют канавку, как показано на рис. 81, в (размеры отмечены звездочкой), в которую вкладывают полоску, изготовленную из листового фторопласта толщиной 1 мм согласно рис. 81, г. Если нет возможности изготовить полоску самому, можно использовать подобные полоски, устанавливаемые в амортизаторы мотоциклов ИЖ.
Временное улучшение работы вилки, устраняющее стук в ней, может дать заправка амортизаторов вилки более вязкой амортизаторной жидкостью.
