В передних вилках минских мотоциклов, выпущенных до 1975 г., не устанавливалась пружина отбоя. Для ликвидации стуков при обратном ходе в таких вилках рекомендуем установить под поршень штока шайбу, изготовленную из бензомаслостойкой резины, имеющей следующие размеры: наружный диаметр — 23,5 мм, внутренний — 14 мм, толщина 4–5 мм. На мотоциклах, имеющих пружины отбоя, можно заменить эти пружины резиновыми втулками с размерами: наружный диаметр — 23,5 мм, внутренний диаметр — 14 мм, высота — 25 мм.
Резина для втулок должна быть обязательно бензомаслостойкой. Напоминаем, что любые изменения, произведенные в одном пере, должны быть осуществлены и в другом.
3. Стук в подшипниках рулевой колонки. Устраняется регулировкой подшипников. В случае, если причиной стука является зазор между чашками подшипников
4. Стук в вилке при прямом ходе. Причинами могут быть: малое количество масла, недостаточная затяжка корпуса сальника, остаточная деформация, износ или поломка пружины. Установите точно причину стука. Деформированную пружину следует заменить новой. Как временную меру можно рекомендовать установку дистанционной втулки между деформированной пружиной и гайкой крепления пера вилки. Изношенную пружину (обычно она изнашивается в средней части по наружному диаметру вследствие изгиба и трения о стенки несущей трубы) следует заменить новой.
5. Стуки в передней вилке могут быть вызваны ослаблением крепления щитка переднего колеса, фары, приборов, чехлов. Для ликвидации этого дефекта следует проверить затяжку деталей крепления, наличие установочных колпачков чехлов вилки, наличие резиновых прокладок между нижним мостиком и чехлами фары.
84. При работе вилки масло вытекает через узел сальника. В чем причина? Как устранить течь?
Прежде всего следует установить причину течи. Поэтому проанализируем разные признаки неисправностей и рассмотрим способы устранения течи амортизаторов передней вилки.
1. Течь масла через резьбовое соединение корпуса сальника со скользящей трубой. Обычно при этом дефекте корпус сальника остается сухим. Дефект может быть вызван повреждением уплотнительного резинового кольца, установленного под буртик верхней втулки; самоотворачиванием корпуса сальника или вследствие повреждения торца верхней втулки. Для устранения неисправности прежде всего необходимо затянуть корпус сальника. Если после этого течь не прекратится, проверьте состояние резинового уплотнительного кольца и в случае необходимости замените его новым. Кольцо должно устанавливаться на втулку с натягом. Можно использовать кольцо с внутренним диаметром 32–35 мм и диаметром поперечного сечения около 2 мм. При этом можно несколько углубить проточку под буртиком верхней втулки (на 0,2–0,5 мм). Проверьте состояние и при необходимости зачистите верхний торец втулки, а между верхней втулкой и корпусом сальника установите уплотнительную прокладку, изготовленную из плотного картона толщиной 0,5–1 мм, с наружным и внутренним диаметром соответственно 41 и 33 мм. Перед сборкой смажьте резиновое уплотнительное кольцо, картонную прокладку и резьбу на скользящей трубе литолом или другой консистентной смазкой.
2. Масло вытекает по верхнему торцу корпуса сальника. Причиной является нарушение уплотнения в узле сальника. Прежде всего затяните гайку сальника 23 (см. рис. 80). Если желаемый результат не достигнут, снимите корпус сальника, проверьте наличие пружины на манжете и состояние рабочих кромок манжеты. Состояние кромок рекомендуем проверять, вывернув манжету кромками наружу. Манжету с изношенными или поврежденными кромками следует заменить новой. Если износ кромок манжеты небольшой, желаемый результат можно получить путем уменьшения длины пружины (надфилем или наждачным бруском) на 15–20 мм.
Это приведет к более плотному прилеганию кромок манжеты к несущей трубе. В случае установки новой манжеты ее рабочие кромки следует смазать литолом или маслом М-8В1.
Определенный положительный эффект при течи масла через сальник можно получить, просверлив в несущей трубе отверстие 0,5 мм между имеющимися там двумя отверстиями. Обязательно снимите заусенцы.
85. Как устроен амортизатор задней подвески мотоцикла MMB3.3.112?
Амортизатор (рис. 82) состоит из корпуса 1, выполняемого заодно с нижним наконечником, посредством которого амортизатор соединяется с маятником; цилиндра амортизатора 21, установленного снизу в расточке нижнего наконечника и сверху сориентированного относительно корпуса направляющей 7; крышки амортизатора 11, фиксирующей направляющую.

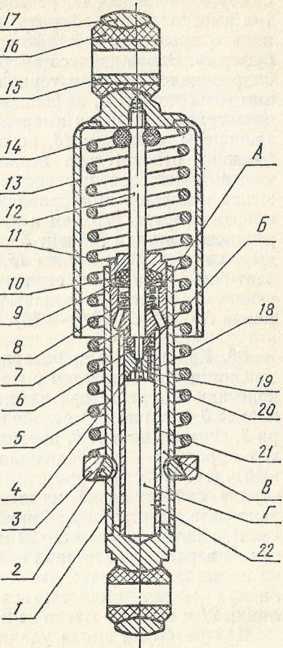

Рис. 82. Амортизатор
В пространстве между направляющей и крышкой корпуса установлен сальник 10, который через опорную шайбу поджимается пружиной 8, что предотвращает перемещение сальника в крышке амортизатора, а также обеспечивает более плотное прилегание кромок сальника к штоку. Между направляющей и крышкой амортизатора установлено уплотнительное резиновое кольцо 9, обеспечивающее герметичность резьбового соединения корпуса амортизатора с крышкой. В цилиндре амортизатора перемещается поршень 19, зафиксированный на штоке 12 гайкой 20. На проточке штока установлен клапан 4, который предохранен от соприкосновения с направляющей при максимальном разжатии амортизатора ограничителем хода 6. На верхнем конце штока на резьбе (М10х1,25) установлен наконечник верхний 17. Наконечник верхний и гайка 20 после сборки штока раскернены в трех местах для предотвращения самоотворачивания по резьбе. Чтобы при максимальном сжатии амортизатора избежать жесткого удара верхнего наконечника о крышку амортизатора, на штоке установлен резиновый буфер 14. Вдоль корпуса амортизатора установлена пружина 5, опирающаяся верхним торцом на верхний наконечник, а нижним — на кольцо 3, зафиксированное на корпусе при помощи двух сухарей 2. Шток амортизатора и верхняя часть пружины защищены стаканом 13, который центрирует верхний торец пружины относительно верхнего наконечника. Чтобы исключить возникновение перекосов (и, как следствие, заклинивание) штока и поршня в направляющей или цилиндре при работе амортизатора, в верхнем и нижнем наконечниках установлены резиновые втулки сайлент-блоков 16. В верхнем сайлент-блоке имеется распорная втулка 15, функции которой в нижнем сайлент-блоке выполняет ступенчатый палец маятника. Во внутреннюю полость амортизатора залито 52 – 0,5 см3 веретенного масла АУ (ГОСТ 1642 — 75).
86. Как правильно разобрать и собрать амортизатор?
Снимите амортизатор с мотоцикла. Установите верхний наконечник амортизатора на какую-либо опору, нажатием на кольцо 3 (см. рис. 82) освободите и извлеките из канавки сухари 2, снимите кольцо 3, пружину 5 и стакан 13. При этом будьте осторожны — освободившаяся пружина может нанести сильный удар. Очистите амортизатор от грязи и пыли. Извлеките втулку сайлент-блока из нижнего наконечника, вертикально закрепите амортизатор за нижний наконечник (например, в тисках), ключом с зевом S = 22 мм выверните крышку 11 и, потянув за верхний наконечник вверх, медленно извлеките поршень из цилиндра. Помните, что при резком выходе поршня из цилиндра может выплеснуться масло. Затем извлеките цилиндр 21 и вылейте масло из корпуса.
Для разборки штока удалите распорную втулку 15 и втулку сайлент-блока 16 из верхнего наконечника 17. Закрепите верхний наконечник в тисках, сместив буфер 14 и, захватив лыски штока ключом, выверните шток из верхнего наконечника, при этом потребуется некоторое усилие, так как резьба в верхнем наконечнике раскернена. Снимите со штока буфер 14, крышку корпуса 11, сальник 10, кольцо 9, опорную шайбу и пружину 8, направляющую 7. Снимать поршень со штока без особой надобности не следует, так как на заводе эти детали обрабатываются в сборе и при разборке будет нарушена их соосность. Но если такая необходимость появится, отверните торцовым ключом S=10 мм гайку 20, снимите со штока поршень 19, клапан 4 и ограничитель хода 6 После разборки все детали амортизатора тщательно промойте в керосине и высушите.
