Сборку амортизатора производите в обратной последовательности При этом имейте в виду, что после сборки штока с поршнем и установки гайки 20 резьбу М6 на штоке следует раскернить в трех точках Это же следует сделать после заворачивания штока 12 в наконечник 17. При сборке цилиндр устанавливайте так, чтобы малое отверстие в стенке цилиндра было вверху. Сальник должен быть установлен надписью «низ» в сторону направляющей. Кольцевые канавки сальника заполните литолом с графитом или графитной смазкой. Перед заправкой амортизатора масло предварительно профильтруйте, чтобы удалить механические примеси. При заправке амортизатора маслом и во время заворачивания крышки амортизатора шток с поршнем должен быть полностью опущен в цилиндр. Установку пружины 5 производите таким
87. Как работает амортизатор мотоцикла MMB3.3.112?
При наезде мотоцикла на препятствие заднее колесо вместе с задней частью маятника перемещается по дуге вверх. В результате сжимается пружина 5 (см рис. 82), а корпус амортизатора 1 с деталями узла уплотнения штока, направляющей 7 и цилиндром 21 перемещаются вверх относительно штока 12 с поршнем 19. Жидкость, находящаяся в полости Г, приподнимает клапан 4 и через три отверстия в поршне перетекает в полость Б. Небольшая часть жидкости перетекает в этом же направлении через кольцевой зазор между поршнем и цилиндром Часть жидкости из полости Г перетекает в полость В через нижнее отверстие 22 в цилиндре. Так как освобождающийся объем в полости Б несколько меньше объема жидкости, выдавливаемой из полости Г (на величину объема, занимаемого штоком), часть жидкости из полости Б перетекает в полость В через верхнее отверстие 18 в стенке цилиндра, а остальная (по более сложному пути) через кольцевой зазор между направляющей и штоком в полость А и лишь затем по наклонным отверстиям в направляющей — в полость В. Если колесо восприняло очень сильный толчок, цилиндр амортизатора с корпусом стремится переместиться на весь ход, и тогда вступает в работу резиновый буфер 14, предотвращая жесткий удар крышки 11 о верхний наконечник 17.
После преодоления препятствия колесо под действием пружины 5 стремится занять исходное положение. При этом корпус амортизатора со связанными с ним деталями перемещается вниз относительно штока с поршнем (ход отбоя). Жидкость начинает выдавливаться из уменьшающей полости Б. Клапан закрывает отверстия в поршне и часть жидкости перетекает из полости Б в полость Г через кольцевой зазор между поршнем и цилиндром, часть из полости Б в полость В через верхнее отверстие 18 в стенке цилиндра, а остальная через кольцевой зазор между штоком и направляющей перетекает в полость А, откуда через сверления попадает в полость В. Это направление движения масла важно для работы амортизатора, так как, во-первых, обеспечивает смазку трущихся поверхностей штока и направляющей, во-вторых, создает повышенное давление в полости А, что способствует лучшему прилеганию кромок сальника к штоку. Определенная часть жидкости из полости В в полость Г поступает через нижнее отверстие 22 в стенке цилиндра амортизатора.
При ходе отбоя давление в полости Б постепенно возрастает. В конце хода отбоя, когда поршень перекрывает отверстие 18 в цилиндре, давление в полости Б возрастает резко, а скорость перемещения штока с поршнем относительно корпуса уменьшается, предотвращая жесткий удар деталей.
При сжатии и разжатии амортизатора возникает сила сопротивления, пропорциональная скорости перемещения поршня. Конструктивно амортизатор выполнен так, что при одинаковой скорости перемещения силы сопротивления при ходе отбоя в 5–8 раз выше, чем при ходе сжатия. Достигается это тем, что при ходе отбоя три отверстия в поршне закрыты клапаном, и масло при прочих равных условиях дросселируется амортизаторной жидкостью с низкой вязкостью или детали амортизатора имеют значительный износ.
88. Как оценить работу амортизатора?
Некоторую (довольно субъективную) оценку работоспособности амортизатора можно получить, сжимая и разжимая вручную амортизатор (со снятой пружиной), находящейся в вертикальном положении. Движение штока с поршнем в обоих направлениях должно быть плавным, без рывков и заеданий. При сжатии амортизатор практически не должен оказывать сопротивления, а при разжатии сопротивление должно ощущаться и возрастать по мере
Точную и объективную характеристику состояния амортизатора может дать рабочая диаграмма (рис. 83), запись которой производится на специальных стендах на заводе-изготовителе или в ремонтных мастерских.

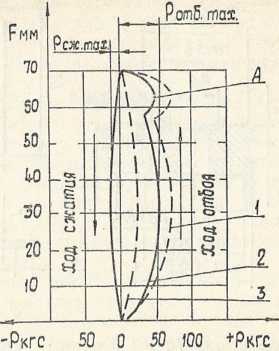

Рис. 83. Рабочая диаграмма амортизатора мотоцикла ММВЗ.3.112: А — гидробуфер; 1 — амортизатор заправлен амортизаторной жидкостью с высокой вязкостью; 2 — амортизатор находится в хорошем техническом состоянии; 3 — амортизатор заправлен через зазор и отверстие в цилиндре меньшего проходного сечения.
На стенде один наконечник амортизатора фиксируется неподвижно, другой закрепляется на подвижной плите, которой сообщается возвратно-поступательное движение с определенной величиной хода и частотой колебания. На стенде имеется записывающее устройство, воспроизводящее диаграмму зависимости сил сопротивления Р, оказываемую амортизатором, от величины перемещения поршня F при заданной скорости его перемещения.
Конструктивно амортизатор мотоцикла ММВЗ.3.112 выполнен так, что сила сопротивления при ходе отбоя (в средней части хода) при ходе штока 70 мм и частоте колебаний 115 колебаний в минуту составляет 65 кГс. Выступ А на диаграмме отражает действие гидравлического буфера амортизатора. Если в амортизаторе изношен поршень или заправлена амортизаторная жидкость низкой вязкости, рабочая диаграмма будет иметь вид, подобный изображенной на рис. 83, линия 3. Если амортизатор заправлен амортизаторной жидкостью высокой вязкости, рабочая диаграмма будет близка к диаграмме, изображенной линией 1 на рис. 83. Технически исправный амортизатор должен иметь диаграмму, изображенную линией 2.
89. Как устранить неисправности амортизатора?
При движении по неровной дороге в амортизаторах появляется металлический стук. Причиной может быть значительный износ цилиндра и поршня или уменьшение количества амортизаторной жидкости. Если зазор между цилиндром и поршнем составляет 0,25 мм и более, детали следует заменить новыми. Заменять следует поршень со штоком в сборе, так как при изготовлении на предприятия-изготовителе они обрабатываются в сборе, при этом достигается требуемая соосность поверхности штока и поршня.
Удовлетворительный эффект по ликвидации стука в амортизаторе дает установка на поршень уплотнительного кольца, для чего на поршне делают канавку (рис 84, а, необходимые размеры обозначены звездочкой), а кольцо изготавливают из полоски ленты фторопласта 4 прокладочного (ГОСТ 18999—73) по размерам, приведенным на рис 84, б.

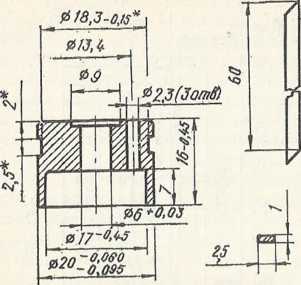

Рис. 84. Детали амортизатора: а — поршень амортизатора (звездочкой отмечены размеры канавки для уплотнения); б — уплотнительная полоска.
Уменьшение количества масла в амортизаторе или течь масла происходят в результате износа кромок сальника (сальник замените новым), повреждения уплотнительного резинового кольца (кольцо замените новым или изготовьте из листовой бензомаслостойкой резины толщиной 3 мм, наружный диаметр кольца 29 мм внутренний диаметр 23 мм) Течь масла из амортизатора может быть, когда не завернута крышка амортизатора. Во всех случаях после ремонта жидкость в амортизаторах следует заменить новой.
