Параллельно контактам прерывателя в первичную обмотку включен конденсатор, назначение которого поглощать ток самоиндукции, появляющийся в первичной обмотке в момент разрыва контактов прерывателя.
Конденсатор состоит из двух длинных станиоловых лент, изолированных между собою специальным лаком. Ленты концентрически навиты на первичную обмотку. Одна лента соединена с сердечником кадушки, а через него с массой, а другая лента соединяется шиной, проложенной под концом первичной обмотки с контактной пластиной катушки.
Вторичная обмотка намотана сверху
Снаружи катушка обмотана лентой из материи в несколько слоев и пролакирована. По бокам катушка имеет щеки из пергинакса. К задним частям щек прикреплена латунная контактная пластина.
Контактная пластина четырехугольная, сверху имеет два вырезанных и отогнутых ушка, которыми она прикрепляется к щекам катушки. В средней части пластина изогнута для упругости. К внутренней ее поверхности прикрепляются три, наложенные одна на другую, тонкие медные пластинки. Пластинки на 3/4 своей длины разрезаны на 3 части; концы пластин загнуты кверху; загнутые концы образуют контактные щетки, которыми пластины соприкасаются с основанием наковальни прерывателя. Наложенные пластинки щеток создают значительную эластичность, обеспечивающую хороший контакт с наковальней прерывателя.
Прерыватель служит для быстрого размыкания и замыкания первичной цепи, благодаря чему во вторичной обмотке индуктируется ток высокого напряжения. Прерыватель состоит из основания прерывателя, наковальни и молоточка с пружиной.
Основание прерывателя представляет собою бронзовый диск, который поперечным вырезом делится на две части — переднюю и заднюю. Сверху передней диск имеет четырехугольную стойку, к которой прикрепляется наковальня. Под наковальню помещаются две тонкие и одна толстая изолированные прокладки, электрически отделяющие наковальню от массы. Для той же цели под головки винтов, укрепляющих наковальню, кладутся тоже изолировочные прокладки.
Снизу к диску прерывателя прикрепляется фетровая набивка, служащая для смазки кулачка.
Задний диск имеет два направляющих штифта для крышки прерывателя, последняя кренится к диску одним винтом.
Наковальня бронзовая; ее планка имеет два отверстия, куда вставляются эбонитовые втулочки, изолирующие винты, которыми прикрепляется наковальня к диску прерывателя.
Наковальня имеет два отростка: в один из них (правый) ввинчивается неподвижный, но регулируемый контакт прерывателя, в другой (левый отросток) вставлена эластичная подушка, ограничивающая отход молоточка.
Молоточек изготовлен из алюминия. Он помещается в прорези между передней и задней частью диска прерывателя. В средней своей части молоточек просверлен для пропуска оси, укрепленной в диске; на этой оси молоточек качается.
Нижняя часть молоточка изогнута; на конце ее имеется фибровая вставка, на которую нажимает кулачек
В верхнюю часть молоточка ввинчивается другой контакт прерывателя — подвижной, но не регулируемый.
Контактные винты прерывателя изготовлены из стали, на их головки напаяны контакты из сплава, состоящего на 80 % из платины и 20 % иридия.
К верхней части молоточка прикрепляется один конец плоской пружины, другой конец которой крепится к диску. Пружина прижимает контакт молоточка к контакту наковальни. Сила нажатия пружины около 700–800 грамм. Пружина имеет два пера — верхнее длинное и нижнее короткое. Прерыватель закрепляется в корпусе магнето при помощи удерживающего кольца, которое крепится к корпусу головками двух винтов, ввинчивающихся в заднюю стенку корпуса.
Распределитель служит для распределения тока высокого напряжения по свечам соответствующих цилиндров.

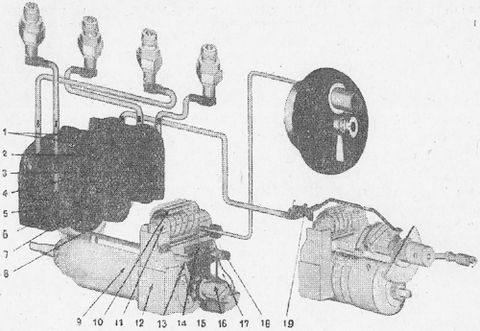

Рис. 29. Система зажигания, монтажная схема.
1 — правый и левый сектора, 2 — контакт от пускового магнето, 3 — рабочие контакты барабана, 4 — пусковой контакт барабана, 5 — кольца барабана распределителя, 6 — барабан-распределитель, 7 — рабочие контакты секторов, 8 — уголек барабана-распределителя, 9 — якорь-магнит, 10 — обкладка конденсатора, 11 — сердечник катушки, 12 — неподвижные наполюсники, 13 — подвижные наполюсники, 14 — контактная пластинка, 15 — контактный винт, 16 — кулачковая шайба, 17 — молоточек прерывателя, 18 — наковальня прерыватели, 19 — зажим к ключу.
Распределитель состоит из следующих частей: барабана, распределительной шестерни, сегментов и крышки.
Барабан распределителя изготовлен из стабилита. Внутри барабана укреплена медная втулка, в которой находится угольный контакт. От угольного контакта наружу барабана выведены два медных контакта (более широких). Помимо двух указанных контактов, на барабане имеются еще два узких контакта, находящиеся радом с первым (попарно). Последние соединены скобкой внутри барабана с медным кольцом, опоясывающим барабан.
Ток высокого напряжения от трансформатора магнето поступает на угольный контакт, медную втулку, далее проходит к наружным контактам барабана, с которых он, при вращении барабана, поступает на контакты распределительных сегментов. К медному кольцу барабана подводится ток высокого напряжения от пускового магнето; далее ток поступает через узкие контакты барабана на контакты сегментов.
Распределительный барабан вращается большой распределительной шестерней, на которой он укрепляется зажимным кольцом. Для точной установки барабана на, шестерне, а также, чтобы не происходило пробуксоваиия его, на шестерне имеется круглое отверстие, в которое входит установочный штифт, ввернутый в барабан. Под барабан на шестерне кладется прокладочное кольцо из картона.
