где З_п.в.т – затраты на перевозки однотипного вооружения и техники, руб.; В_п.в.т – количество перевозимого вооружения (техники) данного типа, ед.; С_п.в.т – стоимость перевозки 1 единицы вооружения (техники) на 1 км в руб.; Д_п – дальность перевозки вооружения (техники), км.

Расчет производится по каждому виду вооружения (техники) в от–дельности.

Кроме

того, для крепления перевозимого вооружения и техники на платформе используется крепежный материал – проволока, гвозди, скобы, брус деревянный или специальные крепежные приспособле–ния. Для их приобретения также требуются денежные средства. Расчет затрат на приобретение крепежного материала производится по формуле

З_к.м = В_п.в.т x Ц_к.к.м, (30)

где З_к.м – затраты на приобретение крепежного материала, руб.; В_п.в.т – количество перевозимого вооружения и техники, ед.; Ц_к.к.м – цена 1 комплекта крепежного материала (на единицу техники), руб.

Затраты на приобретение крепежного материала (крепежных при–способлений) рассчитываются отдельно только в том случае, если они не входят в расценки на перевозки вооружения и техники.

Затраты на перевозки личного состава на учениях различными ви–дами транспорта определяются по формуле

З_п.л.с = В_л.с x С_п.ч x Д_п, (31)

где З_п.л.с – затраты на перевозки личного состава на конкретном виде транспорта, руб.; В_л.с – количество перевозимого личного состава на конкретном виде транспорта, ед.; С_п.ч – стоимость перевозки одного человека на 1 км конкретным видом транспорта, руб.; Д_п – дальность перевозки личного состава, км.

И в первой, и во второй, и в третьей формулах символ, стоя–щий в левой части уравнений, следовало бы расшифровать в пред–шествующем формуле тексте. Символ В везде обозначает количе–ство перевозимого вооружения или личного состава, ед. Символ С – стоимость перевозки 1 человека, 1 единицы вооружения на 1 км; Д – дальность перевозки вооружения, личного состава, км. Следовало бы дать расшифровку символов один раз, не повторяя ее после каждой формулы.

После формулы перед экспликацией ставят запятую, а экспли–кация начинается словом где, за ним следуют обозначение первой величины и ее расшифровка и т.д. В конце каждой расшифровки рекомендуется ставить точку с запятой, в конце последней – точ–ку. Обозначения единиц физических величин в расшифровках от–деляют от текста запятой. Например:

Индуктивность многослойной катушки определяется по формуле

где – число витков; D – средний диаметр намотки, мм; l – длина намотки, мм; h – высота намотки, мм.

Экспликация к формулам не стандартна. В научной литературе можно найти различные ее варианты – от самого простого до сложного, относящегося к одной формуле и к нескольким. Если формулы в предложении разделены текстом, общую экспликацию к ним лучше выделить в самостоятельное

предложение. Например:

В векторной форме эти уравнения можно представить в следую–щем виде: уравнение движения центра масс

и уравнение движения летательного аппарата относительно центра масс

В этих уравнениях приняты следующие обозначения: V – вектор скорости движения летательного аппарата относитель–но инерциального пространства;

R – вектор внешних сил, действующих на летательный аппарат; G – вектор сил тяжести;

М – вектор момента внешних сил относительно центра масс лета–тельного аппарата.

В научных, справочных, энциклопедических изданиях в целях более экономного использования бумаги экспликацию можно располагать в подбор.

Тщательная проверка и правильная обработка встречающихся в тексте формул и символов требует большого внимания редактора. Необходимо не только удостовериться в правильности и точности всех обозначений и числовых показателей, но и добиться наи–большей наглядности и доходчивости в оформлении, не допускать неясностей или возможности различного истолкования.

Принято считать, что за правильность приведенных данных полностью отвечает автор, однако редактор издательства обязан производить сплошную или выборочную контрольную проверку формул. Сплошной проверке подвергаются задачи в учебниках и учебных пособиях. Контрольно могут быть проверены равенства путем подстановки соответствующих величин.

Чтобы грамотно отредактировать формульный текст, недоста–точно одних только знаний о математическом построении форму–лы, об использовании условных обозначений и т.п. Необходимо знать и полиграфические требования к формулам, так как их соблю–дение помогает сделать формулы понятными, выразительными, компактными.

Редактор должен знать, как лучше расположить формулу, как ее перенести, если она не умещается на одной строке, какие фор–мулы надо нумеровать и т.д.

Существует два вида расположения формул: внутри текстовых строк и отдельными строками посередине формата набора. Разме–щение формул в подбор способствует большой экономии площади. Поэтому, если короткие несложные формулы не имеют самостоя–тельного значения и не пронумерованы, но выключены в отдельные строки, их можно расположить в подбор с текстом. Например:

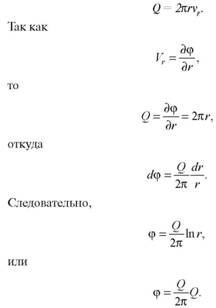

Из условия неразрывности находим

Этот текст можно расположить так:

Такой прием особенно эффективен при большом формате на–бора (он позволяет экономить до 70—80% площади), однако этот прием не рекомендуется использовать в том случае, когда форму–лы многострочные или многоэтажные.

Несколько размещенных подряд формул, в которых вычисляют однотипные или аналогичные величины, выравнивают или по зна–ку равенства:
