(a1x + b1x2 + ... + nxn)1/2.
Знаки, на которых делают перенос, ставят два раза: в конце первой строки и в начале перенесенной части. Например:
Если формулу прерывают на отточии, его также повторяют в начале следующей строки. Если знак равенства стоит перед зна–ком минус, перенос делают
Несмотря на все старания редакторов и корректоров, погреш–ности в тексте с формулами все же остаются. Типичная ошибка при переносе формул – отрыв аргумента от функции. Например:
Конечно, нельзя требовать от наборщика, чтобы он дифферен–цированно оценивал запись типа f(x – y): без контекста невозможно сказать, что она означает: произведение двух функций f и (х – у) или зависимость функции f от аргумента (х – у). Однако известно, что тригонометрические функции без аргумента не имеют смысла, поэтому без них не употребляются. И помещать знак умножения между функцией и ее аргументом – грубейшая ошибка.
В приведенном примере редактор не мог предусмотреть допу–щенных ошибок. В первом случае перенос формулы вызван недо–смотром наборщика при разбивке ее на две строки, во втором формула была в самом тексте, и предвидеть ее перенос в этом месте при редактировании было практически невозможно. Но в верстке редактор обязан был исправить эту ошибку.
Емкость печатного листа с формулами в 2—3 раза меньше емкости печатного листа текста, что увеличивает себестоимость издания. Издательская практика располагает рациональными приемами по–дачи формул, дающими ощутимый экономический эффект. Фор–мулы, как правило, набирают в красную строку с отбивкой сверху и снизу. Это ведет к увеличению расхода бумаги, удорожанию на–бора и монтажа формул.
Выключка формул посередине формата целесообразна в двух случаях: а) формула нуждается в акценте; б) из-за сложности и громоздкости формула не может быть набрана вместе с текстом. Формулы, на которые необходимо обратить внимание, как прави–ло, нумеруются. Однако часто формулы выключают без всякой необходимости.
Например, текст
вполне можно разместить в одной строке.

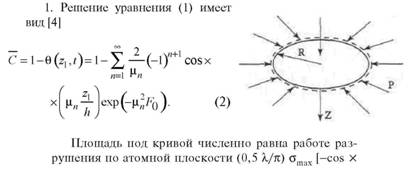

Существенного уплотнения набора можно добиться и тогда, когда этому, казалось бы, препятствует нумерация формул. На–пример:
При таком расположении формул найти ее номер не составляет труда.
Иногда авторы помещают одну под другой несколько однотип–ных формул, каждой давая номер.

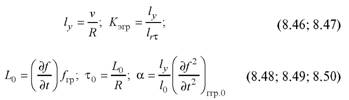

В подобном случае все формулы можно поместить в одной строке под одним номером:
Изменение ссылок на них не вызывает затруднений. Если, на–пример, нужно сослаться на формулу для выражения координаты, можно написать: «по второй из формул (3)».
Методы преобразования, заложенные в природе самой форму–лы, позволяют практически любую формулу любой сложности представить в виде, удобном для набора. Простейшая дробь
оказывается
Считается, что в изданиях произведений научной литературы можно любые дроби преобразовать в однострочные выражения типа: (а + в)/с; (А + В)/(с + d) и т.д. Здесь явная выгода в расходе бумаги. Особенно целесообразно преобразование многоэтажных дробей. Например, дробь
можно преобразовать в вид (a/b + c/d)/(e/f + g/h)– 1 .
В целях экономии бумаги такой ее компактности уделяется большое внимание. Однако здесь не обошлось без перебора: в пе–чати стали появляться огромные невоспринимаемые формулы и формулы двусмысленного толкования.
Невоспринимаемые формулы – результат порой бездумного перевода сложных двух– и трехэтажных формул в однострочные с помощью знака «косая черта» и отрицательных показателей сте–пеней.
Формулы двусмысленного толкования получаются в тех случа–ях, когда в знаменателе после косой черты оказывается произве–дение.
Яркий пример неосторожного обращения со знаком «косая черта» – в приложении 1 к ОСТу 29.115—88 «Оригиналы автор–ские и текстовые издательские. Общие технические требования». Авторы стандарта считают возможным формулу
преобразовать так:
Это неверно, ибо становится непонятным, какие символы на–ходятся в числителе, а какие – в знаменателе. Если эту неодно–значность устранить (с помощью дополнительных скобок), фор–мула получится еще менее воспринимаемой. Такой вариант станет, может быть, пригодным лишь для какого-то особого компактного издания, в котором формула дается лишь для того, чтобы, не заду–мываясь над ее смыслом, подставить цифры и получить результат.
Рассмотрим еще один «учебный» пример:
Если просто заменить горизонтальную дробную черту на косую, получим
А = В/СХ и А = В/СХ,
т.е. разные формулы стали одинаковыми.
Чтобы такого не произошло, в первой формуле надо произве–дение в знаменателе поставить в скобках, а во второй перенести X вперед или В/С записать в скобках:
А = В/(СХ) и А = XB/C = (B/С) X.
Многие считают, что вторую формулу в варианте А = В/ СХ можно оставить без изменения, ибо по правилам арифметики здесь дей–ствия будут выполняться в порядке расположения знаков. С этим нельзя согласиться, поскольку в технической литературе издавна сложился стереотип восприятия выражения за косой чертой как единого целого. Например, удельный расход топлива всегда обо–значали так: г/кВтч, где «ч (ас)» на самом деле находится в знаме–нателе, хотя по правилам арифметики он стоит в числителе.
Если в выражении А = В/ СХ косую черту заменить знаком деле–ния (две точки), это тоже нехорошо, ибо С и Xбудут набраны без пробела и многими будут приняты за произведение (А = В : СХ).
Как и было условлено, в трудоемкость формул (экономич–ность) будем включать трудоемкость не только набора, но и редак–тирования, перепечатки формульного оригинала, считки. Спра–ведливости ради сюда следовало бы включить и трудоемкость проверки формул автором в верстке, когда ему приходится порой часами проверять формулы, ставшие неузнаваемыми после редак–тирования. Очевидно, например, насколько труднее проверить вторую формулу, чем первую:
