Во избежание нелогичности подчинения элементов таблицы необходимо при проверке соотносить каждый показатель графы с ее заголовком и каждый показатель строки – с заголовком боковика.
Таким образом, чтобы таблица была безупречно построена, нужно проверить соответствие ее построения назначению по вы–бору подлежащего и сказуемого, наличие логических связей между явлениями или процессами; оценить, не громоздка ли таблица и нельзя ли из нее сделать несколько простых, если налицо, напри–мер, попытка автора поместить в таблицу разнородные данные.
Если в тексте содержатся группы однородных данных с повто–ряющимися характеристиками, их можно оформить в виде таблицы или вывода.
Пример 3
Механические
Чтобы построить из этого текста таблицу, необходимо следующее.
1. Сформулировать то, что должно быть охарактеризовано в таб–лице, т.е. показатели ее подлежащего. В данном случае – сталь различных марок.
2. Сформулировать показатели сказуемого, т.е. озаглавить те числовые данные, которыми будут охарактеризованы показатели подлежащего: а) предел текучести, б) относительное удлинение, в) показатель х.
3. Определить место показателей подлежащего и сказуемого. Показатели подлежащего рекомендуется помещать в боковике (если нет помех); или в боковике и головке; или в боковике, го–ловке и вразрез прографки (когда в таблицу надо включать не–сколько групп показателей подлежащего). Показатели сказуемого предпочтительно располагать в головке. В нашем случае марки стали лучше разместить в боковике, а их свойства – в головке, чтобы легче сопоставлять каждое из механических свойств (в вер–тикальной колонке это видно нагляднее).
4. В соответствии с намеченным планом размещения показате–лей подлежащего и сказуемого построить таблицу и заполнить ее данными.
5. Определить тему таблицы и дать ей тематический заголовок (пример 4).
Пример 4
Механические свойства сталей для котельных связей и анкеров
Затруднения обычно возникают при решении вопроса, в каком виде подать цифровой материал, если его немного, – выводом или таблицей. Принципиальной разницы между выводом и таб–лицей нет – различие состоит лишь в полиграфическом оформле–нии: таблицы набирают с линейками, выводы – без них. Кроме того, выводы приводят без заголовков. Выбор между таблицей и выводом для подачи материала иногда определяется чисто техни–ческими (полиграфическими) соображениями.

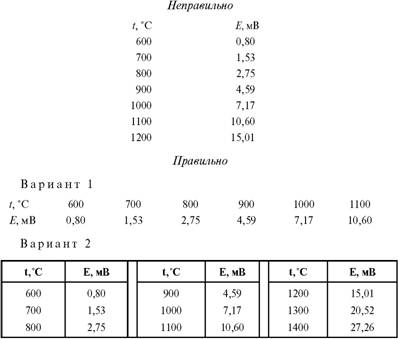

При редактировании цифрового материала нужно исходить из основного требования – соблюдения компактности и единообра–зия его оформления. Если материал представлен двумя рядами цифр, их лучше располагать в виде вывода «лежа» (с учетом фор–мата полосы), а не узким длинным столбиком. Если эти два ряда не помещаются «лежа» на полосе, вывод располагают в виде двух или трех столбиков или строят сдвоенную (строенную) таблицу (пример 5).
Пример 5
Три столбика цифр можно располагать и «лежа», и в виде

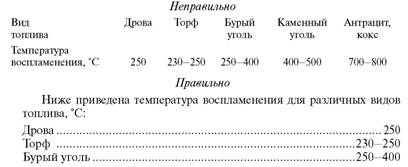

Вывод, состоящий из текста и цифр, давать «лежа» нельзя (при–мер 6).
Пример 6
Преимущества табличной формы подачи материала бесспор–ны. Однако иногда таблица бывает недостаточно выразительной, трудной для усвоения. Редактор должен помочь автору предста–вить ее в другой форме, например, в виде графика (пример 7).
Пример 7

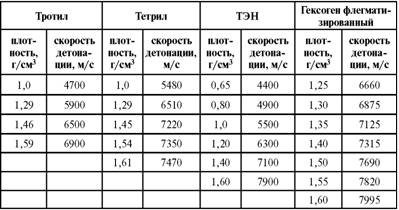

Таблица
Зависимость скорости детонации от плотности взрывчатого вещества
Чтобы понять эту таблицу, читателю потребуется какое-то вре–мя: определить, сколько видов взрывчатого вещества исследуется, как изменяется скорость детонации каждого из них с увеличением плотности, затем провести сравнительный анализ.
В таблице представлена простая зависимость, поэтому вместо нее можно построить график. Известно, что через изображение («картинку») информация воспринимается в несколько раз (почти в 15!) быстрее, чем посредством текста (пример 8).
Пример 8
Рис. 8. Зависимость скорости детонации (n) от плотности ВВ (с): 1 – тротил, 2 – тетрил; 3 – флегматизированный гексоген; 4 – ТЭН
Специалисту достаточно одного взгляда, чтобы увидеть характер зависимости. Однако график вместо таблицы можно построить только тогда, когда нужно показать лишь характер зависимости. Если в таблице представлены экспериментальные данные, график строить нельзя, так как в этом случае важна каждая сотая доля числа (в графике цифры округляются).
5.3. Редакционно-техническое оформление элементов таблиц
Нумерационный заголовок необходим для того, чтобы упростить связь таблицы с текстом. Таблицу трудно заверстать именно в то место, где о ее данных идет речь, поэтому, если бы она не имела порядкового номера, пришлось бы при ссылке на нее или повторять тематический заголовок, или указывать номер страницы, а иногда и место на полосе.
Нумерационный заголовок набирается по следующей форме: Таблица 1, Таблица 2 и т.д. Знак номера перед цифрой и точку в конце ставить не принято. Место выключки и шрифт определяет технический редактор (верстальщик). Нумерация таблиц может быть сквозной, постатейной или поглавной. Например, в 1-й главе: Таблица 1.1, Таблица 1.2; во 2-й главе: Таблица 2.1, Таблица 2.2и т.д. Ссылка в тексте на таблицу оформляется следующим образом: в табл. 1 или как мы видим из приведенной таблицы. При повторной ссылке на таблицу добавляется см. (смотри): (см. табл. 7). Пред–почтительна единая сквозная нумерация. Единственная таблица в книге, статье не должна иметь нумерационного заголовка.
Тематический заголовок определяет содержание таблицы и ну–жен для того, чтобы ею можно было пользоваться независимо от текста. Ставится он под нумерационным заголовком, набирается обычно полужирным шрифтом без точки в конце.
Тематический заголовок нужен практически каждой таблице. В справочниках для издательских работников есть рекомендация: таблицы, не несущие самостоятельного значения, могут не иметь тематического заголовка. Но в таком случае таблица должна быть членом предложения, а это трудно представить.
