Тренажер ПЗРК «Стингер»
Ракета FIM-92A укомплектована ИК ГСН, работающей в диапазоне 4,1-4,4 мкм. ГСН ракеты FIM-92B работает в ИК- и УФ-диапазонах. В отличии от FIM-92A, где информация о положении цели относительно ее оптической оси извлекается из сигнала, модулированного вращающимся растром, в ней применяется безрастровый координатор цели. Его детекторы ИК- и УФ-излучений, работающие в одном контуре
В ракете FIM-92C, разработка которой была завершена в 1987 г., используется ГСН ПОСТ РМП с перепрограммируемым микропроцессором, обеспечивающим адаптацию характеристик системы наведения к целевой и помеховой обстановке за счет выбора соответствующих программ. Сменные блоки памяти, в которых хранятся типовые программы, устанавливаются в корпусе пускового механизма ПЗРК.
Основной огневой единицей ПЗРК «Стингер» является расчет в составе командира и стрелка-оператора, в распоряжении которых имеются шесть ЗУР в ТПК, электронный блок оповещения и отображения воздушной обстановки, а также автомобиль повышенной проходимости М998 «Хаммер».
С осени 1986 г. комплекс использовался моджахедами в Афганистане, когда (по сообщениям иностранной печати) было уничтожено более 250 самолетов и вертолетов. Несмотря на слабую подготовку моджахедов, более 80% пусков были успешными.
В 1986-87 гг. Франция и Чад произвели ограниченное число пусков из «Стингеров» по ливийскому самолету. Британские вооруженные силы использовали небольшое количество «Стингеров» во время Фолклендского конфликта в 1982 г. и сбили аргентинский самолет-штурмовик IA58A «Pucara».
ПЗРК «Стингер» различных модификаций поставлялся в следующие страны: Афганистан (партизанские формирования моджахедов) - FIM-92A, Алжир - FIM-92A, Анголу (UNITA) - FIM-92A, Бахрейн - FIM-92A, Великобританию - FIM-92C, Германию - FIM-92A/C, Данию - FIM-92A, Египет FIM-92A, Израиль - FIM-92C, Иран - FIM-92A, Италию - FIM-92A, Грецию - FIM-92A/C, Кувейт - FIM-92A/C, Нидерланды - FIM-92A/C, Катар - FIM-92A, Пакистан - FIM-92A, Саудовскую Аравию - FIM-92A/C, США - FIM-92A/B/C/D, Тайвань - FIM-92C, Турцию - FIM-92A/C, Францию - FIM-92A, Швейцарию - FIM-92C, Чад - FIM-92A, Чечню - FIM-92A, Хорватию - FIM-92A, Южную Корею - FIM-92A, Японию - FIM-92A.

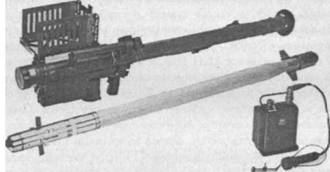

ПЗРК «Стингер» с ракетой и электронным блоком системы опознавания

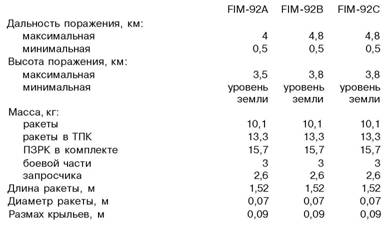

ТАКТИКО-ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
«Мистраль»
(ФРАНЦИЯ)
Испытания ПЗРК «Мистраль» начались в 1983 г. Последнее из 37 запланированных завершилось в марте 1988 г. Первые образцы ПЗРК
В настоящее время этот комплекс находится в трех корпусах ПВО. В каждом развернуты батареи, насчитывающие 4-6 секций с шестью ПЗРК и системой оповещения «Thom- son-CSF-Samanta».
Все секции размещаются в вершинах треугольника, по паре пусковых установок на расстоянии 2,5 км от других пар.
Известно, что 4-я аэромобильная, 11-я парашютная и 27-я альпийская дивизии быстрого реагирования имеют собственные переносные ЗРК. В двух остальных дивизиях быстрого реагирования (6-я и 9-я - морской пехоты) насчитывается по батарее мобильных систем ПВО SANTAL. Французские ВВС используют эти ПЗРК для защиты своих аэродромов. В войне в Персидском заливе все французские подразделения имели ПЗРК «Мистраль».
ПЗРК «Мистраль» включает в себя ракету в ТПК, треножник с прицельным устройством (с возможностью перемещения в угломестной плоскости), запросчик «свой-чужой» и источник питания. Прицельное устройство состоит из коллиматорного и оптического прицелов. Коллиматорный прицел обеспечивает отображение на табло информации о последовательности операций пуска. 20-килограммовая ракета в ТПК и 20-килограммовая подставка (треножник) с оборудованием переносятся командиром и стрелком соответственно. В походном состоянии ПЗРК транспортируется на легком шасси к месту развертывания в боевое положение.
Двигательная установка включает в себя стартовый (ускоритель) и маршевый двигатели. Управление полетом осуществляется двумя парами подвижных рулей типа «утка», расположенных в передней части корпуса. В боевой части осколочно-фугасного типа используются 1 кг взрывчатого вещества и вольфрамовые шарики для увеличения пробивного действия. Боевая часть находится рядом с контактным и неконтактным взрывателями для увеличения детонации.
Неконтактный взрыватель активного лазерного типа имеет дальность срабатывания около 1 м при использовании по приближающимся и низколетящим целям. Он более помехо-защищен по сравнению с другими типами неконтактных взрывателей, которые могут преждевременно срабатывать по ложным целям.
Охлаждаемая пассивная ИК ГСН производится по технологии, используемой в ракете класса «воздух-воздух» R-550 Magic-2, и имеет мультиэлементный сенсор с цифровой обработкой излучения цели в двух каналах: 3-5 мкм в инфракрасном и ультрафиолетовом диапазонах.
Это повышает чувствительность ГСН (почти в 3,5 раза по сравнению с ракетой Magic-2), что позволяет уничтожать самолеты на дальностях до 6000 метров и высоте 4500 м. Уничтожение вертолетов производится до высоты 4000 м и выше. В обоих случаях линия визирования приближающейся цели должна лежать в пределах +38° от оси ГСН.
ИК ГСН используется при уменьшении заметности цели. Маневренные возможности ракеты на конечном участке полета увеличиваются, позволяя поражать цели, совершающие маневр с перегрузками до 7-8g.
В ходе боя командир расчета, взаимодействуя с центром управления огнем, идентифицирует цель и подготавливает оборудование комплекса. Стрелок выполняет предпусковые операции, захватывает цель на автосопровождение и открывает стрельбу.
Сиденье пусковой установки для стрелка регулируется по высоте. Пусковая установка горизонтируется вместе с сиденьем и двумя упорами для рук, которые снабжены предохранительным механизмом для избежания случайного выстрела при работе с системой наблюдения. Снятие с предохранителя включает батарею питания, систему охлаждения, гироскоп ракеты и спусковой механизм.
