Цифровая специализированная вычислительная машина осуществляет обработку данных и управление всеми системами комплекса.
В процессе движения боевой машины, в том числе в боевых порядках прикрываемых войск, обнаружение цели и анализ воздушной обстановки осуществляется за счет гиро- стабилизации антенной системы поискового локатора. Остановка требуется только для ракетной стрельбы. В походном положении антенны РЛС складываются.
В сложной помеховой обстановке (при плотном радиоэлектронном противодействии противника) и на предельно малых высотах полета цели может использоваться дублирующий (телевизионный) канал сопровождения.
Внутри
ЗУР 9М331 - твердотопливная, одноступенчатая, выполнена по аэродинамической схеме «утка» с радиокомандным способом наведения. Осколочно-фугасная боевая часть включает осколки высокоплотного сплава.
Подрыв боевой части осуществляется активным радиовзрывателем. Ракета обладает высокими маневренными свойствами (допустимые перегрузки - до 30g), что позволяет поражать скоростные, низковысотные, малоразмерные и бронированные цели, маневрирующие с перегрузкой до 12g. ЗУР 9М331 поставляется в войска в окончательно снаряженном состоянии и не требует технического обслуживания в течение 10 лет.
Ракета запускается из шахты вертикально с помощью катапульты, а после выхода из шахты с помощью газодинамических рулей, расположенных в носовой части, разворачивается в направлении цели. Затем включается двигательная установка. Автономный широкоугольный пеленгатор ЗРК осуществляет захват ракеты, а затем выводит ее в луч локатора наведения.
Станция наведения и телевизионный оптический визир

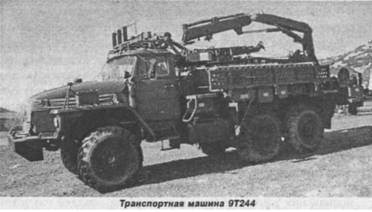

Боезапас ракет пополняется с помощью транспортно-заря- жающей машины, снабженной специальным манипулятором. Для заряжания полного боекомплекта ракет требуется 18 мин, загрузка ракет возможна и с тобычной транспортной машины с помощью крана.
Система навигации, топопривязки и ориентирования комплекса автоматически определяет координаты боевой машины и осуществляет прокладку курса ее движения, а также производит взаимную привязку с другими войсковыми средствами с точностью, необходимой для обмена информацией о воздушной обстановке.
Электропитание аппаратуры боевой машины осуществляется от встроенной электростанции, имеющей основной привод от газотурбинного агрегата и вспомогательный - от системы отбора мощности дизельного двигателя шасси.
Для поддержания боеготовности и достоверной оценки состояния аппаратуры комплекса имеется автоматическая система встроенного функционального контроля. При отказе она производит поиск неисправного элемента с точностью до группы панелей.
Аппаратура комплекса выполнена с учетом новейших технических достижений и технологий, имеет развитый функциональный контроль, что обеспечивает высокую эксплуатационную надежность.
Заряжание боекомплекта
Расчет боевой машины - 3 человека: командир, оператор и механик-водитель. Предусмотрена защита расчета от средств массового поражения, система жизнеобеспечения создает внутри рабочего отсека башни
Значительным отличием ЗРК «Тор-М1» от комплекса «Тор» явилось наличие в его составе боевых средств унифицированного батарейного командирского пункта «Ранжир», предназначенного для автоматизированного управления боевыми действиями ЗРК «Тор-М1» в составе зенитного ракетного полка.
Основное предназначение унифицированного батарейного командирского пункта «Ранжир» применительно к ЗРК «Тор-М1» - управление автономными боевыми действиями зенитных ракетных батарей (с постановкой и контролем выполнения боевых задач боевым машинами, целераспределе- нием между ними, выдачей им целеуказаний). Централизованное управление должно было осуществляться через унифицированный батарейный командирский пункт батареями полка «Тор-М1» с командного пункта полка, на котором предполагалось использовать командно-штабную машину МП22-Р и специальную машину МП25-Р.

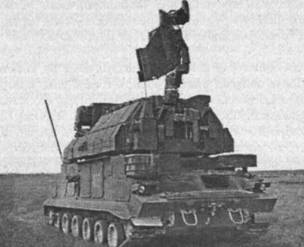

Боевая машина комплекса «Тор» может транспортироваться всеми видами транспорта, включая авиационный (масса шасси 34 250 кг, максимальная скорость боевой машины по дорогам с твердым покрытием 65 км/ч).
Мобильный вариант «Тор-М1ТА»
Проводятся работы по замене минского гусеничного шасси ГМ-355 на разработанное в подмосковных Мытищах ГМ-5955.
Проводятся также работы по размещению основных элементов комплекса на колесных базах - в самоходном варианте «Тор-М1ТА» с размещением аппаратной кабины на автомобиле «Урал-5323», а антенно-пускового поста - на прицепе 4МЗАП8335, и в буксируемом «Тор-М1Б» (на двух прицепах). За счет снижения проходимости по бездорожью и увеличения времени развертывания (свертывания) до 8-15 мин достигается снижение стоимости комплекса. Ведутся работы и по стационарному варианту комплекса «Тор-М1ТС».
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
максимальная 12,0
минимальная 0,5 Высота поражения, км:
максимальная 6,0
минимальная 0,01 Вероятность поражения цели
типа самолет одной ракетой 0,45-0,8
Число целевых каналов 2
Длина ракеты 9М330, м 2,89
Диаметр корпуса ракеты 9М330, м 0,23
Размах крыльев, м 0,65 Масса, кг:
ракеты 165,0
боевой части, кг 14,8
Время перезаряжания, мин 18
«Круг»
(РОССИЯ)
Самоходный зенитный ракетный комплекс «Круг» (SA-4 «Ganef» по классификации США/НАТО) предназначен для поражения воздушных целей на дальностях до 50 км.
Разработка комплекса была начата в 1958 г. Головной организацией был определен НИИ-20 Государственного комитета по оборонной технике (ГКОТ), главным конструктором назначен В. П. Ефремов. Станция наведения ракет 1С32 комплекса «Круг» разрабатывалась в том же НИИ-20 главным конструктором И. М. Дризе.
