Одновременно с принятием на вооружение ЗРК «Тор» начались работы по его модернизации.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
максимальная 12,0
минимальная 0,5 Высота поражения, км:
максимальная 6,0
минимальная 0,01 Вероятность поражения цели
типа самолет одной ракетой 0,26-0,75
Число целевых каналов 1
Длина ракеты 9М330, м 2,89
Диаметр корпуса ракеты 9М330, м 0,23
Размах крыльев, м о,65 Масса, кг:
ракеты 165,0
боевой части, кг 14,8
Время перезаряжания, мин 18
«Тор-М1»
(РОССИЯ)
Комплекс
Комплекс способен выполнять боевые задачи в любых климатических условиях. Отличительными особенностями ЗРК «Тор-М1» от других комплексов этого класса являются высокая маневренность, мобильность, малое время реакции, автоматизация боевой работы, эффективность при стрельбе по широкому классу целей.
Комплекс создан на базе ЗРК «Тор». В результате модернизации в комплекс был введен второй целевой канал, в ракете применена боевая часть с повышенными поражающими характеристиками, реализовано модульное сопряжение ЗУР с боевой машиной, увеличилась зона поражения низколетящих целей, обеспечено сопряжение боевой машины с унифицированным батарейным командирским пунктом «Ранжир» для обеспечения управления боевыми машинами в составе батареи.
Государственные испытания ЗРК «Тор-М1» проводились с марта по декабрь 1989 г., на вооружение он был принят в 1991 г.
Вероятность поражения типовых целей одной ЗУР была увеличена по сравнению с ЗРК «Тор» при стрельбе по крылатым ракетам типа ALCM с 0,45-0,95 до 0,56-0,99, по ДПЛА типа BGM - с 0,86-0,95 до 0,93-0,97, по самолетам типа F-15 - с 0,26-0,75 до 0,45-0,80 и по вертолетам типа «Хью Кобра» - с 0,50-0,98 до 0,62-0,75.
Зона поражения ЗРК «Тор-М1» при стрельбе одновременно по двум целям осталась практически такой же, как у комплекса «Тор» по одной цели, что обеспечивается за счет сокращения времени реакции комплекса «Тор-М1» с 8,7 до 7,4 с при стрельбе с позиции и с 10,7 до 9,7 с - при стрельбе с короткой остановки после движения.
В состав зенитного ракетного комплекса «Тор-М1» входят: боевая машина (9А331), транспортно-заряжающая машина (9Т244), средства технического обслуживания и ремонта.
В боевую машину 9А331 были внесены некоторые изменения (по сравнению с 9А330):
• использована новая двухпроцессорная вычислительная система повышенной производительности, которая реализовала двухканальную работу по целям, защиту от ложных трасс целей, расширенный функциональный контроль;
• в станции обнаружения целей введены трехканальная цифровая система обработки сигналов, обеспечивающая более эффективное подавление пассивных помех без проведения дополнительного анализа помеховой обстановки, во входных устройствах приемника заменен усилитель для повышения чувствительности, изменен порядок обзора пространства для уменьшения времени
• в станции наведения введен новый тип зондирующего сигнала, обеспечивающий обнаружение и автосопровождение зависшего вертолета, в телевизионно-оптическом визире введен автомат сопровождения цели по углу места (для повышения точности ее сопровождения), введен улучшенный индикатор командира и аппаратура сопряжения с унифицированным батарейным командирским пунктом «Ранжир» (радиостанции и аппаратура передачи данных). Впервые в практике создания ЗРК вместо пусковой установки применен четырехместный транспортно-пусковой контейнер 9Я281 для ракеты 9М331 с корпусом из алюминиевых сплавов, который в совокупности с этими ЗУР составил ракетный модуль 9М334.
Масса модуля с четырьмя ЗУР, с катапультами и ТПК составляет 936 кг. Корпус ТПК разделен диафрагмами на четыре полости.
Для транспортировки и хранения ракетные модули собирались с помощью балок в пакеты - до шести модулей в пакете. Транспортная машина 9Т244 была способна перевозить два пакета из четырех модулей, транспортно-заряжаю- щая машина - два пакета из двух модулей.

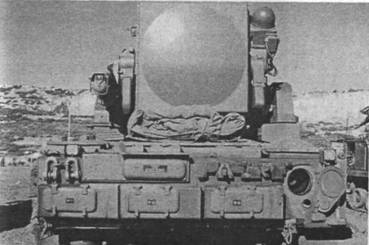

Боевая машина размещается на базе гусеничного шасси ГМ-355, имеющего изменяемый клиренс. Гидромеханическая трансмиссия и гидропневматическая подвеска обеспечивают хорошую маневренность и плавность хода по пересеченной местности.
В боевой машине размещаются информационно-командные средства, приборы управления, навигации и связи, два транспортно-пусковых контейнера с четырьмя ракетами в каждом, автономная система электропитания.
Информационно-командные средства обеспечивают обнаружение целей, измерение их координат и наведение ракет. Они включают в себя радиолокационные станции обнаружения, сопровождения целей и наведения ракет, системы опознавания целей и вторичной обработки радиолокационной информации, радиолокатор захвата и вывода ракеты на траекторию цели, быстродействующую цифровую специализированную вычислительную машину «Сейвер», а также пульт управления со средствами индикации.
Радиолокационная станция обнаружения целей представляет собой трехкоординатный доплеровский локатор кругового обзора с многоканальной цифровой обработкой сигналов. Функционируя совместно с вычислительной машиной, она обнаруживает и опознает до 48 целей на дальности 25 км, а затем сопровождает десять наиболее опасных из них. Эти цели по критерию опасности распределяются в приоритетный ряд. Стрельба готовится по самым «важным» из них. Данные об этих целях поступают на пульт командира и параллельно - на станцию сопровождения целей и наведения ракет.
Станция сопровождения целей и наведения ракет - моноимпульсный доплеровский локатор с ФАР и электронным управлением луча - уточняет параметры целеуказания, осуществляет сопровождение и четырехкоординатное измерение параметров движения цели. Максимальная дальность обзора - 25 км. В рабочем секторе производится одновременное измерение координат двух целей и наведение на них ракет. На основе траекторных и сигнальных признаков цели ранжируются по классам, эта информация поступает в систему управления ракетой для оптимизации режима ее полета.
