Меньший диаметр переднего отсека ракеты (330 мм) по отношению к двигателю и хвостовому отсеку определяется преемственностью ряда элементов ракеты 3М9. Для ракеты разрабатывалась новая ГСН с комбинированной системой управления. В комплексе реализовано самонаведение ЗУР по методу пропорциональной навигации.
ЗУР 9М38 может обеспечить поражение целей на высотах от 25 м до 18-20 км на дальностях от 3,5 до 25-32 км. Ракета развивает скорость полета 1000 м/с и может маневрировать с перегрузками до 19g.
Масса ракеты составляет 685 кг, в том числе боевой части - 70 кг.
Конструкция ракеты 9М38 обеспечивает поставку ее в войска в транспортном контейнере в окончательно снаряженном виде, а также эксплуатацию без проведения проверок и регламентных работ в течение 10 лет.
Испытания ЗРК «Бук-1» проходили с августа 1975 г. по октябрь 1976

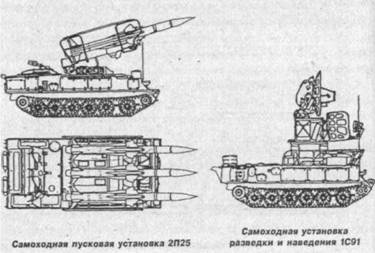

В результате испытаний была получена дальность обнаружения самолетов РЛС самоходной огневой установки в автономном режиме работы от 65 до 77 км на высотах более 3000 м, которая на малых высотах (30-100 м) уменьшалась до 32-41 км. Вертолеты на малых высотах обнаруживались на удалении 21-35 км. В централизованном режиме работы из-за ограниченных возможностей выдающей целеуказания самоходной установки разведки и наведения 1С91М2 дальность обнаружения самолетов уменьшалась до 44 км для целей на высотах 3000-7000 м и до 21-28 км на малых высотах.
Компоновка ЗУР 9М38 ЗРК «Бук»
Работное время самоходной огневой установки в автономном режиме (от обнаружения цели до пуска ЗУР) составило 24-27 с. Время заряжания и разряжания тремя ЗУР 3М9МЗ или 9М38 составило около 9 мин.
При стрельбе ЗУР 9М38 поражение самолетов, летящих на высотах более 3 км, обеспечивалось на дальности от 3,4 до 20,5 км, а на высоте 30 м - от 5 до 15,4 км. Зона поражения по высоте составила от 30 м до 14 км, по курсовому параметру - 18 км. Вероятность поражения самолета одной ЗУР 9М38 составила 0,70-0,93.

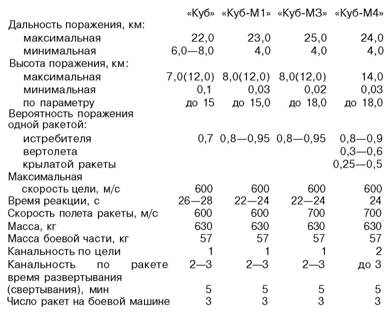

Комплекс принят на вооружение в 1978 г. В связи с тем что самоходная огневая установка 9А38 и ЗУР 9М38 являлись средствами, лишь дополняющими средства ЗРК «Куб-МЗ», комплекс получил название «Куб-М4» (2К12М4).
Появившиеся в войсках ПВО комплексы «Куб-М4» позволили значительно повысить эффективность ПВО танковых дивизий сухопутных войск Советской Армии.
Совместные испытания комплекса «Бук» в полном заданном составе средств проводились с ноября 1977 г. по март 1979 г.
Боевые средства ЗРК «Бук» обладали следующими характеристиками.
Размещенный на шасси ГМ-579 командный пункт 9С470 обеспечивал: прием, отображение и обработку информации о целях, поступившей от станции обнаружения и целеуказания 9С18 и шести самоходных огневых установок 9A310, а также с вышестоящих КП; выбор опасных целей и распределение их между самоходными огневыми установками в ручном и автоматическом режимах, задание их секторов ответственности, отображение информации о наличии ЗУР на них и на пуско-заряжающих установках; о литерах передатчиков подсвета самоходных огневых установок, об их работе по целям; о режимах работы станции обнаружения и целеуказания; организацию работы комплекса в условиях помех и применения противником противорадиолокационных ракет; документирование работы и тренировку расчета КП. Командный пункт обрабатывал сообщения о 46 целях на высотах до 20 км в зоне радиусом 100 км за цикл обзора станции обнаружения и целеуказания и выдавал на самоходные огневые установки до 6 целеуказаний с точностью 1 ° по азимуту и по углу места, 400-700 м по дальности. Масса КП с боевым расчетом из 6 человек не превышала 28 т. Командный пункт имеет противопульную и противорадиационную защиту и способен развивать скорость на дороге до 65 км/ч, по пересеченной местности - до 45 км/ч. Запас хода - 500 км.
Станция обнаружения и целеуказания 9С18 («Купол») - трехкоординатная когерентноимпульсная - работает в сантиметровом диапазоне волн, имеет электронное сканирование луча по углу места (в секторе 30 или 40°) и механическое (круговое или в заданном секторе) вращение антенны по азимуту (с помощью электро- или гидропривода). Станция предназначена для обнаружения и опознавания воздушных целей на дальностях до 110-120 км (45 км при высоте полета 30 м) и передачи информации о воздушной обстановке на КП 9С470.
Темп обзора пространства в зависимости от установленного сектора по углу места и наличия помех составлял от 4,5 до 18 с при круговом обзоре и от 2,5 до 4,5 с при обзоре в секторе 30°. Радиолокационная информация передается по телекодовой линии на КП 9С470 в объеме 75 отметок за период обзора (4,5 с).
Командный
Среднеквадратические ошибки (СКО) измерения координат целей составляли: не более 20' по азимуту и по углу места, не более 130 м по дальности. Разрешающая способность по дальности не хуже 300 м, по азимуту и по углу места - 4°. Для защиты от прицельных помех использовалась перестройка несущей частоты от импульса к импульсу, от ответных - то же и бланкирование интервалов дальности по каналу автосъема, от несинхронных импульсных смена наклона линейночастотной модуляции и бланкирование участков дальности. При шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней станция обнаружения и целеуказания обеспечивает обнаружение самолета истребителя на дальности не менее 50 км. Станция обеспечивает проводку целей с вероятностью не ниже 0,5 на фоне местных предметов и в пассивных помехах при помощи схемы селекции движущихся целей с автокомпенсацией скорости ветра. Станция защищена от противорадиолокационных ракет с помощью программной перестройки несущей частоты за 1,3 с, перехода на круговую поляризацию зондирующих сигналов или в режим прерывистого излучения (мерцания).
В состав станции входят антенный пост, состоящий из отражателя усеченного параболического профиля, облучателя в виде волноводной линейки, обеспечивающей электронное сканирование луча в угломестной плоскости, поворотного устройства, устройства сложения антенны в походное положение, передающего устройства (со средней мощностью до 3,5 кВт), приемного устройства (с коэффициентом шума не более 8) и другие системы. Вся аппаратура станции располагалась на доработанном самоходном шасси семейства СУ 1 ООП. Отличие гусеничной базы станции обнаружения и целеуказания от шасси других боевых средств ЗРК «Бук» определялось тем, что РЛС «Купол» изначально задавалась в разработку вне состава ЗРК как средство обнаружения дивизионного звена ПВО СВ.
Станция обнаружения и целеуказания 9С18М1 (Купол-M 1)
Время перевода станции из походного положения в боевое составляет не более 5 мин, а из дежурного режима в рабочий - не более 20 с. Масса станции с расчетом из 3 человек - не более 28,5 т.

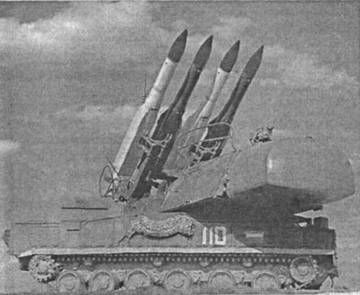

Самоходная огневая установка 9А310 по своему предназначению и устройству отличалась от самоходной огневой установки 9А38 ЗРК «Куб-М4» («Бук-1») тем, что с помощью телекодовой линии сопрягалась не с самоходной установкой разведки и наведения 1С91МЗ и самоходной пусковой установкой П25МЗ, а с КП 9С470 и пуско-заряжающей установкой 9А39. Кроме того, на пусковом устройстве самоходной огневой установки 9А310 располагались не три, а четыре ЗУР 9М38. Время ее перевода из походного положения в боевое не превышает 5 мин. Время перевода установки из дежурного режима в рабочий, в частности, после смены позиции с включенной аппаратурой составляет не более 20 с. Заряжание самоходной огневой установки 9А310 четырьмя ЗУР с пуско-заряжающей установки осуществлялось за 12, а с транспортной машины - за 16 мин. Масса самоходной огневой установки с боевым расчетом из 4 человек не превышала 32,4 т.
Длина самоходной огневой установки - 9,3 м, ширина - 3,25 м (9,03 м в рабочем положении), высота - 3,8 м (7,72 м).
Размещенная на шасси ГМ-577 пуско-заряжающая установка 9А39 предназначена для перевозки и хранения восьми ЗУР (по 4 на пусковом устройстве и на неподвижных ложементах), пуска четырех ЗУР, самозагрузки своего пускового устройства четырьмя ЗУР с ложементов, самозаряжания восемью ЗУР с транспортной машины (за 26 мин), с грунтовых ложементов и из транспортных контейнеров, заряжания и разряжания самоходной огневой установки четырьмя ЗУР. Таким образом, пуско-заряжающая установка ЗРК «Бук» объединила функции транспортно-заряжающей машины и самоходной пусковой установки комплекса «Куб». В состав пус- ко-заряжающей установки помимо пускового устройства с силовым следящим приводом, крана и ложементов входили цифровая вычислительная машина, аппаратура навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и агрегатов электропитания. Масса установки с боевым расчетом из 3 человек не превышает 35,5 т.
