В режиме ПРО КП обеспечивал работу ЗРК по отражению удара обнаруженных с помощью РЛС программного обзора «Имбирь» БР типа «Першинг» и авиационных ракет, осуществлял прием радиолокационной информации, управление режимами боевой работы РЛС «Имбирь» и многоканальной станции наведения ракет, распознавание и селекцию истинных целей по траекторным признакам, автоматическое распределение целей по ЗРК, а также выдачу секторов работы РЛС «Имбирь» для обнаружения баллистических и аэробаллистических целей, помеховых направлений для определения координат постановщиков помех. В КП были приняты меры по максимальной
В режиме противосамолетной обороны КП обеспечивал работу до четырех ЗРК (по 6 целевых каналов в каждом) по отражению налета обнаруженных РЛС кругового обзора «Обзор-3» аэродинамических целей (до 200), в том числе в условиях помех, производил завязку и сопровождение трасс целей (до 70), прием информации о целях от многоканальной станции наведения ракет и вышестоящего командного пункта, распознавание классов целей (аэродинамические или баллистические), отбор наиболее опасных целей для поражения ЗРК.
КП обеспечивал за цикл целераспределения (3 с) выдачу до 24 целеуказаний (ЦУ) ЗРК. Среднее работное время КП от получения отметок от целей до выдачи ЦУ при работе с РЛС кругового обзора (при периоде обзора б с) составляло 17 с. При работе по БР типа «Ланс» рубежи выдачи ЦУ составляли 80-90 км. Среднее работное время КП в режиме ПРО не превышало 3 с.
Вся аппаратура КП, в состав которой входили специальные вычислители, аппаратура телекодовых и речевых линий связи с сопрягаемыми объектами, пост управления ЗРК с тремя рабочими местами, аппаратура документирования работы КП и боевых средств системы, аппаратура навигации, топопривязки и ориентирования, система автономного энергоснабжения (газотурбинный агрегат питания), аппаратура жизнеобеспечения, размещалась на гусеничном шасси «объект 834». Масса командного пункта - 39 т. Расчет - 7 человек.

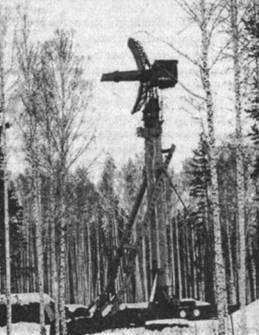

РЛС кругового обзора 9С15М «Обзор-3» представляет собой трехкоординатную когерентно-импульсную РЛС обнаружения сантиметрового диапазона волн с мгновенной перестройкой частоты, программным электронным управлением лучом (1,5°х1,5°) в угломестной плоскости, электрогидравлическим вращением антенны по азимуту и высокой пропускной способностью.
В РЛС были реализованы два режима кругового регулярного обзора воздушного пространства, используемые при обнаружении аэродинамических целей, а также баллистических ракет типа «Скад» и «Ланс».
В первом режиме зона обзора станции составляла 45° по углу места, инструментальная дальность обнаружения - 330км, темп обзора- 12с. Истребитель обнаруживался с вероятностью 0,5 на дальности 240 км.
Во втором режиме зона обзора станции составляла 20° по углу места, инструментальная дальность - 150 км, темп обзора - 6 секунд. В этом режиме для обнаружения баллистических ракет была предусмотрена программа замедления вращения антенны по азимуту в секторе ПРО (в пределах 120°) и увеличения сектора обзора по углу места до 55°. При этом темп обновления информации составлял 9 с. Самолет-истребитель надежно обнаруживался в пределах всей инструментальной дальности, а БР типа «Скад» - на дальности не менее 115 км.
РЛС кругового обзора обеспечивала выдачу в режиме автосъема данных до 250 отметок за период обзора, среди которых могло быть до 200 целей.
Все устройства и различная аппаратура
РЛС программного обзора 9С19М2 «Имбирь» представляет собой трехкоординатную когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным управлением лучом в двух плоскостях и высокой пропускной способностью.
Электронное сканирование луча в двух плоскостях позволяло в процессе регулярного обзора быстро обеспечивать анализ секторов целеуказания с КП системы или циклические с высоким темпом (1-2 с) обращения к обнаруженным огметкам с целью завязки их в трассы и сопровождение трасс высокоскоростных целей.
В РЛС программного обзора было реализовано несколько режимов обзора. Один из режимов обеспечивал обнаружение и сопровождение головной части БР типа «Першинг». В этом режиме зона обзора составляла ±45° по азимуту, 26-75° по углу места и 75-175 км по дальности. При этом угол наклона нормали к поверхности ФАР относительно горизонта составлял 35°. Время обзора указанного сектора поиска с учетом сопровождения двух трасс целей составляло 12,5-14 с. Максимальное количество сопровождаемых трасс- 16. Ежесекундно координаты и параметры движения цели передавались на КП системы.
Во втором режиме обеспечивалось обнаружение и сопровождение авиационных БР и крылатых ракет с баллистическим и аэробаллистическим стартом. Зона обзора составляла 30° по азимуту, 9-50° по углу места и 20-175 км по дальности. Параметры движения целей с частотой 0,5 Гц передавались на КП 9С457.
В третьем режиме осуществлялись обнаружение и сопровождение аэродинамических целей, а также пеленгация (при возможности - и дальнометрия) постановщиков помех на расстояниях до 100 км. При этом зона обзора составляла • 30° по азимуту, 0-50° по углу места и 20-175 км по дальности при угле наклона нормали ФАР к горизонту, равном 15°.
Направление обзора задавалось по телекодовой линии связи С КП системы или оператором станции. При регулярном обзоре зоны поступившее целеуказание с КП системы автоматически прерывало обзор, а после отработки ЦУ обзор возобновлялся. Темп обновления информации зависел от размеров установленной зоны поиска, а также от помеховой обстановки и мог изменяться от 0,3 до 16 с. Координаты обнаруженных целей передавались на КП. Среднеквадратичные ошибки измерения координат целей не превышали 70 м по дальности, 15' по азимуту, 12' по углу места.
Аппаратура РЛС была размещена на гусеничном самоходе «объект 832». Масса станции - 44 т. Расчет - 4 человека.
Многоканальная станция наведения ракет была способна одновременно производить секторный поиск целей (по данным ЦУ или автономно) и сопровождать до 12 целей, одновременно управлять работой всех ПУ и пуско-заряжающих установок ЗРК, передавая на них информацию, необходимую для пуска и наведения 12 ЗУР по б целям. Станция одновременно регулярно осуществляла просмотр приземной кромки, и которой могли появиться низколетящие цели.
