Сразу после принятия на вооружение комплекса «Куб» началась его модернизация. В январе 1973 г. на вооружение был принят модернизированный комплекс под шифром «Куб-М1».
В результате доработок были повышены его боевые возможности:
• расширены границы зоны поражения;
• предусмотрены прерывистые режимы работы РЛС самоходной установки разведки и наведения для защиты от противорадиолокационных ракет типа «Шрайк»;
• повышена защищенность ГСН от уводящих помех;
• улучшены показатели надежности боевых средств ЗРК;
• уменьшено примерно на 5 с работное время комплекса.
В
• расширена зона поражения;
• обеспечена возможность стрельбы вдогон по целям со скоростями до 300 м/с и по неподвижным целям на высотах свыше 1000 м;
• увеличена средняя скорость полета ЗУР с 600 до 700 м/с;
• обеспечено поражение самолетов, маневрирующих с перегрузками до 8g;
• улучшена помехоустойчивость ГСН;
• уменьшена ближняя граница зоны поражения;
• увеличена на 10-15% вероятность поражения маневрирующих целей;
• улучшены надежность боевых наземных средств ЗРК и его эксплуатационные характеристики.
С 1967 г. по 1983 г. было выпущено более 500 ЗРК семейства «Куб» и несколько десятков тысяч ракет. На испытаниях и учениях выполнено более 4000 пусков ракет.
ЗРК «Куб» под шифром «Квадрат» поставлялся в вооруженные силы 25 стран (Алжир, Ангола, Болгария, Куба, Чехословакия, Египет, Эфиопия, Гвинея, Венгрия, Индия, Кувейт, Ливия, Мозамбик, Польша, Румыния, Йемен, Сирия, Танзания, Вьетнам, Сомали, Югославия и др.).

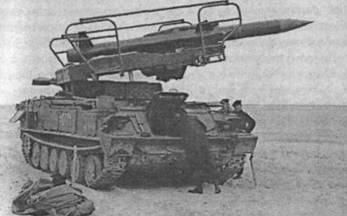

Заряжание пусковой установки
В 1998 г. предложен новый вариант модернизации комплекса «Круг». Вместо одной самоходной пусковой установки 2П25 в его состав была введена самоходная огневая установка (СОУ).
Разработано два варианта самоходной огневой установки: СОУ 9А38 с унифицированной пусковой установкой, позволяющей применять как 3 ракеты ЗРК «Куб», так и 3 новые ракеты, разработанные для ЗРК «Бук», и СОУ 9А310 с пусковой установкой, позволяющей применять 4 ракеты ЗРК «Бук».
ЗРК «Куб» с СОУ 9А38 принят на вооружение России под шифром «Куб-М4».
Вся аппаратура СОУ разработана на современной элементной базе и изготавливается по новейшим технологиям. Это позволило значительно увеличить ее надежность и срок службы. Применение для обработки информации СОУ цифровых вычислительных машин позволило упростить работу операторов и сократить экипаж СОУ до 3 человек вместо 4 в самоходной установке разведки и наведения. Снижен уровень шума и вибраций, установлен кондиционер.
Введение СОУ в состав ЗРК «Куб» вместо одной из СПУ 2П25 позволяет:
• в два раза увеличить количество огневых каналов;
• существенно повысить помехозащищенность и защиту от противорадиолокационных ракет;
• при применении новейших ракет ЗРК «Бук» значительно увеличить количество типов поражаемых целей и зоны их поражения;
• при автономной работе СОУ выдвигать ее на наиболее опасные
За счет введения в СОУ системы распознавания типа цели путем анализа спектра отраженного сигнала установка способна с высокой эффективностью поражать не только аэродинамические, но и некоторые баллистические цели, а также вертолеты, включая и зависшие. Последние доработки, сделанные в СОУ 9А310М1, позволяют обеспечить обстрел также наземных радиоконтрастных целей.
Зона поражения целей, имеющих эффективную поверхность рассеивания не менее 1 м2 , СОУ с ракетой ЗРК «Бук» составляет:
• по высоте - от 15 м до 22 км (вместо 25 ми 14 км для ЗРК «Куб»);
• по дальности - от 3 до 35 км при скорости 830 м/с (вместо 4-24 км при скорости 600 м/с ЗРК «Куб»).
Считается целесообразным придание комплексу «Куб» вместе с СОУ еще пуско-заряжающей установки (ПЗУ), которая имеет 8 ракет (4 находятся в готовности к боевому применению, а 4 - в транспортном положении).
Комплекс «Куб» («Квадрат») успешно использовался практически во всех военных конфликтах на Ближнем Востоке. Впервые его боевое применение произошло в период с 6 по 24 октября 1973 г., когда 95 ракетами комплекса «Квадрат», ПО данным сирийской стороны, было сбито 64 израильских самолета. Исключительная эффективность ЗРК «Квадрат» определялась несколькими факторами:
• высокой помехозащищенностью комплексов с полуактивным самонаведением;
• отсутствием у израильских самолетов аппаратуры радиоэлектронного противодействия, работающей в требуемом частотном диапазоне (поставляемая из США аппаратура была рассчитана на борьбу с ранее применявшимися радиокомандными ЗРК С-75 и С-125, работающими на более длинных волнах);
Зоны поражения ЗРК «Куб»
• высокой вероятностью попадания в цель маневренной ЗУР с прямоточным двигателем.
Не располагая техническими средствами подавления ЗРК «Квадрат», израильская авиация вынуждена была применять довольно рискованные тактические приемы. Израильтяне применили многократный вход в зону пуска с последующим поспешным выходом из нее с целью быстрого расхода боекомплекта комплекса, а затем уничтожения средств обезоруженного ЗРК. Кроме того, применялся подход истребителей-бомбардировщиков на высотах, близких к их практическому потолку, с дальнейшим пикированием в воронку «мертвой зоны» над ЗРК.
Высокая эффективность ЗРК «Квадрат» подтвердилась и в период с 8 марта по 30 мая 1974 г., когда пусками 8 ракет было уничтожено до 6 самолетов.
Комплекс «Квадрат» применялся в ходе боевых действий в Ливане в 1981-82 гг., при конфликтах на алжиро-марокканской границе, между Египтом и Ливией, при отражении американских налетов на Ливию в 1986 г., в Чаде в 1986-87 гг., в Югославии в 1999 г. В 1995 г. в ходе боевых действий в Боснии боснийскими сербами данным комплексом был уничтожен американский истребитель F-16.
