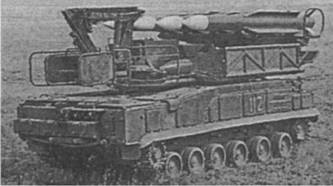

В частности, МКБ «Старт» при проведении работ по модернизации комплекса «Бук-М» (ЗРК «Бук-М 1-2» и «Бук-М2») разработаны пусковая установка 9П619 и пуско-заряжающая установка 9А316 на гусеничном шасси, а также пусковая установка 9А318 на колесном шасси. Процесс развития семейств ЗРК «Куб» и «Бук» представляет собой прекрасный пример эволюционного развития вооружения и военной техники, обеспечивающего непрерывное повышение боевых возможностей ПВО сухопутных войск при относительно небольших затратах. К сожалению, данный путь развития создает и предпосылки к постепенному техническому отставанию. В частности, даже в перспективных вариантах комплекса «Бук» не нашли применения ни наиболее безопасная и надежная схема непрерывной эксплуатации ракеты в транспортно-пусковом контейнере, ни всеракурсный вертикальный пуск ЗУР, внедренный во всех других ЗРК сухопутных войск второго поколения. И все
ТАКТИКО -ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
С-300П
В конце 60-х годов в Советском Союзе создавалась новая зенитно-ракетная система большой дальности, одновременно проектировалось три типа комплексов. В конструкторском бюро «Алмаз» разрабатывался устанавливаемый на колесное шасси ЗРК С-300П для войск ПВО страны. ЗРК С-300Ф разрабатывался в НИИ «Альтаир» для ВМФ и сухопутных войск. Комплекс С-300В, который предполагалось устанавливать на гусеничное шасси, разрабатывался в НИИ-20 Министерства радиопромышленности (в последующем переименованном в КБ «Антей»). В соответствии с тактико-техническим заданием первоначально только ЗРК С-300В должен был обладать возможностями по уничтожению тактических баллистических ракет.
Предусматривалась масштабная унификация элементов всех трех типов ЗРК. Например, для обеспечения противосамолетной обороны от целей, летящих со скоростями до 3500 км/час на высотах от 25 до 25 000 м, при дальностях от 6 до 75 км предполагалось использовать разрабатываемую МКБ «Факел» ракету В-500Р с комбинированной системой наведения. А на первом этапе создавалась упрощенная и значительно более дешевая ракета В-500К с радиокомандной системой наведения для применения на дальностях до 50 км.
Но глубокой межвидовой унификации средств ЗРК С-300 достичь не удалось, так как элементы комплексов разрабатывались различными предприятиями промышленности, использовавшими свои комплектующие изделия и свои технологии. В процессе создания системы С-300В разработчики отказались от применения ЗУР КБ «Факел», предпочтя для проти- восамолетной обороны ракету, созданную в Свердловском КБ «Новатор».
ЗРС С-300П (П - подвижная) принята на вооружение в 1979 г. Она заменила системы ПВО С-25 «Беркут», размещавшиеся вокруг Москвы, а также комплексы С-125 и С-75. Считается, что первым полком С-300П, несшим в 1979 г. боевое дежурство, стал полк, дислоцировавшийся в г. Электросталь Московской области. По подсчетам журнала «Джейн», на конец 1996 г. было выпущено 2075 пусковых установок для комплексов семейства С-300.
В ЗРС С-300П (ПТ) использовались буксируемые пусковые установки с вертикальным стартом 4 ракет и транспортные машины, предназначенные для перевозки ракет. На стартовой позиции пусковые установки выдвигали опоры-аутриг- геры для достижения стабилизации и горизонтирования. Время приведения в боевую готовность стартового оборудования комплекса на новой стартовой позиции превышало 30 мин.
Общий вид ракеты 5В55
Как указывалось ранее, в комплексе С-300ПТ первоначально использовалась оригинальная ракета В-500К, которая явилась первой советской ракетой, включающей в себя значительный уровень электроники в своей системе управления. Максимальная эффективная дальность поражения аэродинамической цели составляла 47 км. Ракета имеет твердотопливный двигатель, при запуске она выбрасывалась из транспорт- но-пускового контейнера с помощью пиропатронов на высоту 25 м, а затем запускался ракетный двигатель. Один из авторов, проходя службу в 234-м учебном центре боевого применения зенитных
• радиолокатор подсвета и наведения (РПН) ЗОНб, осуществляющий наведение до 12 ракет на 6 одновременно сопровождаемых целей в азимутальном секторе 60° (впоследствии 120°);
• низковысотный обнаружитель (НВО) - РЛС разведки низковысотных целей, имеющая непрерывный сигнал, размещается обычно на 24-метровой вышке с целью увеличения дальности обнаружения внезапно появляющихся целей на малых высотах;
• до 3-х пусковых комплексов, в каждом из которых может быть до 4-х пусковых установок, а на каждой ПУ - до 4 ракет типа В-500К или В-500Р, находящихся в ТПК (таким образом, максимальное количество ракет в комплексе составляет 48 штук);
• средства автономного энергоснабжения, кабины с находящимися в них запасным имуществом и принадлежностями, кабельное хозяйство.
НВО обнаруживает низковысотную аэродинамическую цель с эффективной отражающей поверхностью 1 м 2 , летящую на высоте 100 м, на дальностях до 45 км, а впоследствии - и на 50 км. Цели типа крылатой ракеты с эффективной поверхностью рассеивания 0,1 м 2 , летящие на высотах 50 м, обнаруживаются на дальностях до 28 км, а впоследствии - и с 38 км, что позволяет боевому расчету комплекса уверенно уничтожать цели как в глубине зоны поражения, так и на ближней границе зоны поражения. Вероятность поражения цели одной ракетой составляла 0,7.

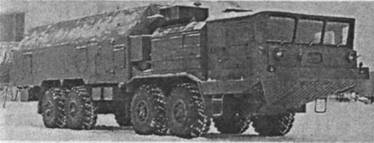

Пусковая установка
Радиолокатор подсвета и наведения (РПН) 30Н6, на заднем плане - низковысотный обнаружитель (НВО)
ЗРК С-300П стоял на вооружении зенитных ракетных полков и бригад войск ПВО страны. Кроме ЗРК С-300П в состав полка входил командный пункт 5Н83 в составе пункта боевого управления (ЛБУ) 5К56 и радиолокатора обнаружения (РАО) 5Н64К.
Управление боевыми действиями полка (бригады) осуществлялось централизованно с помощью командного пункта. Обнаружение и государственное опознавание воздушных целей производится РЛО на дальностях до 300 км, информация обо всех обнаруженных целях передается на пункт боевого управления, где происходит формирование трасс целей, целераспределение и выдача целеуказаний на боеготовые комплексы (с учетом имеющегося количества ракет). Командир боевого расчета ПБУ мог вмешиваться в автоматизированный режим выдачи целеуказаний и своим решением производить ручное целераспреде- ление целей. Информация о вновь обнаруженных низколетящих целях (с помощью НВО) также отображалась на индикаторах боевого расчета ПБУ. Боевой расчет контролировал техническое состояние всех систем ПБУ, ЗРК РЛО. Высокий уровень .штоматизации боевой работы всех систем, современные (на тот уровень) алгоритмы боевой работы обеспечивали высокую эффективность боевой работы каждого ЗРК С-300П (одновременный обстрел до б целей и наведение 12 ракет).
Радиолокатор обнаружения (РЛО) 5Н64К
В 1982 г. в дополнение к комплексу С-300П стал поступать на вооружение самоходный комплекс С-300ПС.
После завершения войны в Персидском заливе ЗРК С-300П был испытан в качестве средства борьбы с тактическими баллистическими ракетами. Произошли доработки элементов комплекса, доработаны алгоритмы боевого управления. Считается, что комплекс существенно превзошел по своим тактико-техническим характеристикам американский ЗРК «Пэтриот». Экспортный вариант ЗРК первого поколения С-300П получил обозначение С-300ПМУ, и модификация ныпуска 1993 г. С-300ПМ стала именоваться С-300ПМУ 1. Именно этот комплекс был продемонстрирован на международной выставке вооружения «IDEX-93», а впоследствии приобретен киприотами в январе 1997 г. Имеется информация о продаже комплекса С-300ПМУ1 в Китай.
