В состав ЗРС входят командный пункт системы управления 83М6Е2 и до шести зенитных ракетных комплексов С-300ПМУ2 (90Ж6Е2).

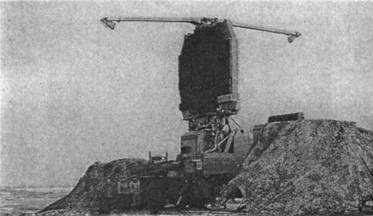

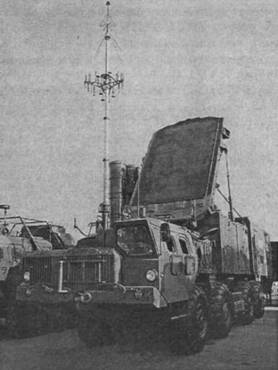

Радиолокатор обнаружения 64Н6Е
В состав командного пункта входят пункт боевого управления 54К6Е2 и радиолокатор обнаружения 64Н6Е2. Имеются средства сопряжения с вышестоящим командным пунктом.
Каждый ЗРК включает многофункциональный радиолокатор подсвета и наведения (РПН) 30Н6Е2 и до 12 пусковых установок (ПУ) типа 5П85СЕ, 5П85ТЕ. ЗРК может придаваться
Радиолокатор обзора 64Н6Е2 командного пункта системы управления 83М6Е2 с фазированной антенной решеткой S-диапазона обеспечивает обнаружение воздушных объектов в радиусе 300 км и определение государственной принадлежности воздушного объекта с помощью систем распознавания. Информация о целях передается по линиям связи на пункт боевого управления, который обобщает и обрабатывает всю информацию о воздушной обстановке от различных источников и отображает ее на своих индикаторах, при работе с вышестоящим командным пунктом получает от него команды управления и информацию о воздушных объектах. ПБУ осуществляет завязку трасс обнаруживаемых целей, оценивает степень их опасности и производит целераспределение целей на боеготовые ЗРК путем выдачи целеуказания по целям. Вся работа пункта боевого управления может вестись полностью в автоматизированном режиме. ПБУ способен управлять ЗРК различных типов, в частности ЗРК С-300ПМУ2, С-300ПМУ1, С-300ПМУ, С-200ВЭ в любом сочетании. С помощью специальной аппаратуры ведется документирование ведения боевых действий с целью проведения последующего анализа.
Многофункциональный радиолокатор подсвета и наведения 30Н6Е2

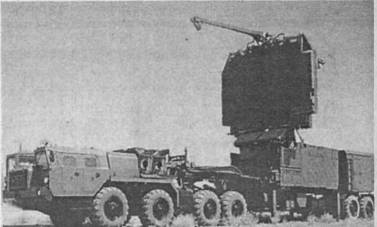

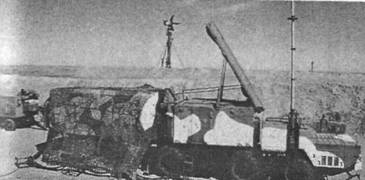

Низковысотный обнаружитель 76Н6
Радиолокатор подсвета и наведения 30Н6Е2 ЗРК 90Ж6Е2 на основе информации, поступающей от ПБУ и всевысотного обнаружителя, обеспечивает поиск, обнаружение, автоматическое сопровождение целей, осуществляет все операции, связанные с подготовкой и ведением стрельбы зенитными ракетами, а также оценивает результаты стрельбы. Многофункциональность локатора (сопровождение целей и наводимых на них ракет) обеспечивается применением фазированных антенных решеток Х-диапазона и высокой автоматизацией всех процессов его функционирования на основе современных вычислительных комплексов, имеющих быстродействующие алгоритмы управления.

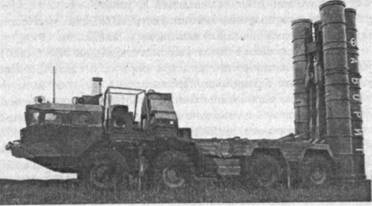

Пусковая установка вертикального старта 5П85СЕ (5П85ТЕ) обеспечивает хранение, транспортировку и пуск ракет. Вертикальный старт позволяет обстреливать цели, летящие с любого направления. На пусковой установке находятся четыре ракеты 48Н6Е2 (48Н6Е). Нахождение ракеты в герметичном транспортно-пусковом контейнере (ТПК) позволяет не проводить ее технического обслуживания в течение десяти лет эксплуатации.
Особенностью ЗРС «Фаворит» является ее ракета 48Н6Е2, обладающая высокими маневренными возможностями и возможностями по перегрузке. Ракета оснащена осколочно-фугасной боевой частью и обеспечивает поражение воздушных объектов на дальностях от 3 до 200 км как на встречных курсах, так и при стрельбе вдогон. При подрыве боевой части ракеты за счет оптимизации области разлета осколков и их пространственно-энергетических характеристик происходит инициирование боевой части баллистической ракеты в воздухе, тем самым существенным образом снижается возможный ущерб.
Новый всевысотный радиолокатор целеуказания 96Л6Е с многолучевой фазированной антенной решеткой автоматически выдает на РПН 30Н6Е2 и командный пункт 83М6Е2 информацию о воздушной обстановке по всем
Общий вид ракеты 48Н6
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗРС С-300ПМУ2
Дальность поражения аэродинамических целей, км:
максимальная 200,0
минимальная 3,0 Высота поражения, км:
максимальная 27,0
минимальная 0,01
Максимальный курсовой параметр, км ±195 Дальность поражения баллистических ракет, км:
максимальная 40, 0 Высота поражения, км:
максимальная 25, 0
минимальная 2,0
Максимальный курсовой параметр, км ±(25-35) Количество одновременно обстреливаемых целей до 6
Количество одновременно наводимых ракет до 12
Максимальная скорость поражаемых целей, м/с до 2800
Время реакции, с 8-10
Время развертывания/свертывания, мин 5
Количество ракет на ПУ, шт. 4
Масса боевой части ракеты, кг 180 Вероятность поражения одной ракетой:
аэродинамических целей 0,8-0,95
баллистических ракет 0,8-0,97 Скорость передвижения боевых средств, км/ч:
по шоссе 60,0
по грунтовым дорогам 30,0
С-300В
(РОССИЯ)
ЗРС С-300В - фронтовое средство ПВО, предназначенное для поражения баллистических ракет наземного («Ланс», «Першинг») и авиационного (SRAM) базирования, крылатых ракет, самолетов стратегической и тактической авиации, барражирующих постановщиков активных помех, боевых вертолетов в условиях массированного применения указанных средств воздушного нападения, а также в сложной воздушной и помеховой обстановке и при ведении прикрываемыми войсками маневренных боевых действий.
В конце 70-х годов в Европе началось размещение американских баллистических ракет «Першинг-2», максимальная дальность которых оценивалась в 2500 км. В связи с этим потребовалось существенное расширение боевых возможностей отечественных зенитных ракетных средств.
Войсковая самоходная зенитная ракетная система С-300В разрабатывалась в соответствии с общими тактико-техническими требованиями к системе С-300, частными - к системе С-300В и к РЛС «Обзор-3», используемой в качестве РЛС кругового обзора в этой системе.
Зенитная ракетная система С-300В в полном комплекте всех ее средств была принята на вооружение ПВО сухопутных войск в 1988 г.
Все боевые средства системы были размещены на обладающих высокой проходимостью и маневренностью, оборудованных аппаратурой навигации, топопривязки и взаимного ориентирования унифицированных гусеничных шасси, применявшихся также для самоходной артиллерийской установки «Пион» и унифицированных по отдельным узлам с танком Т-80.
Командный пункт 9С457 предназначен для управления боевыми действиями зенитных ракетных дивизионов системы С-300В как при автономной работе системы, так и при управлении от вышестоящего командного пункта зенитной ракетной бригады в режимах противоракетной и противоса- молетной обороны.
