ЗРК С-300ПМУ 1 выпускается в самоходном и буксируемом (более дешевом) вариантах. Эти ЗРК второго поколения отличаются от комплексов предшествующих модификаций прежде всего за счет использования ракеты 48Н6, обладающей дальностью стрельбы до 150 км.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
максимальная ракетой В-500К 47,0
максимальная ракетой В-500Р 75,0
минимальная 5,0 Высота поражения, км:
максимальная 25 0
минимальная q 025 Вероятность поражения целей:
аэродинамических 0,7-0,9
баллистических 0,4-0,7
крылатых
Канальность по цели до 6 Канальность по ракете 2 на каждую цель
Время свертывания, ч 3,0
С-300ПМУ1, С-300ПМУ2 «Фаворит»
(РОССИЯ)
Зенитная ракетная система С-300ПМУ1 предназначена для эффективной противовоздушной обороны от ударов авиации, крылатых и аэробаллистических ракет в сложной воздушной обстановке и в условиях применения противником сильного радиопротиводействия.
В течение 1980-1990 гг. зенитная ракетная система С-300 претерпела ряд глубоких модернизаций, которые существенно повысили ее боевые возможности.
В середине 80-х годов принята на вооружение ЗРС С-300ПМУ. А в 1993 г. успешно завершилась и ее модернизация, направленная на дальнейшее повышение автоматизации ведения боевых действий, возможностей поражения современных баллистических ракет, имеющих скорость полета до 2800 м/с, повышение дальности действия радиолокационных станций, замену элементной базы и электронно-вычислительной машины (ЭВМ). Произошло заметное совершенствование программного обеспечения ЭВМ и ракет, введение в состав системы зенитной ракеты большей дальности, что значительно увеличило зону поражения и возможную зону прикрытия. В результате система, получившая обозначение С-300ПМУ1, вдвое увеличила свой боевой потенциал.
Средства управления 83М6Е предназначены для информационного обеспечения и управления группировками ЗРС С-300ПМУ1.
Средства управления 83М6Е включают в себя:
• пункт боевого управления (ПБУ) 54К6Е;
• радиолокатор обнаружения (РЛО) 64Н6Е;
• средства внешнего (СВЭП) электроснабжения для РЛО и ПБУ в составе РПУ и комплектов кабелей;
• топопривязчик 1Т12-2М;
• комплекты ЗИП в полуприцепах.
Средствам управления 83М6Е могут придаваться дополнительные средства, а именно - вышки ЮТ24ЦВ, лаборатория ремонта цифрового вычислительного комплекса 13Ю6Е, ретранслятор 15Я6Е, дизель-электростанции. В состав ЗРС С-300ПМУ1 входят:
1. Зенитный ракетный комплекс (ЗРК) 90Ж6Е1, который включает:
а) радиолокатор подсвета и наведения (РПН) 30Н6Е1;

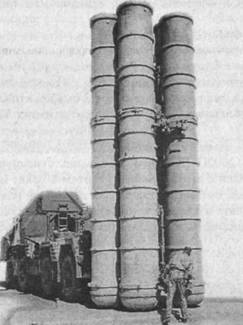

б) 12 пусковых установок (ПУ) 5П85ТЕ и (или) 5П85СЕ с четырьмя ракетами в ТПК на каждой;
в) топопривязчик 1Т12-2М;
г) средства внешнего энергоснабжения для РПН, ПУ в составе распределительно-преобразовательных устройств (РПУ) и комплектов кабелей;
д) средства технической эксплуатации и хранения ракет (заряжающая машина 22Т6Е, транспортная машина 5Т58Е);
е) комплекты ЗИП в прицепах;
ж) прицеп с эксплуатационной документацией ПЭД-2Е.
2. Боевой комплект зенитных управляемых ракет 48Н6Е.
3. Дополнительные
• низковысотный обнаружитель (HBO) 76H6;
• вышка 40В6М для РПН 30Н6Е1 с комплектом кабелей;
• лаборатория ремонта ЦБК 13Ю6Е;
• дизель-электростанции;
• комплекты ЗИП-2 групповые в полуприцепах.
ЗРС С-300ПМУ1 и СУ 83М6Е обеспечивают высокую эффективность поражения воздушных целей, высокую степень автоматизации процессов обнаружения и захвата целей на сопровождение, одновременный обстрел до б целей с наведением на них до 12 ракет и высокую мобильность, возможность автономного ведения боевых действий, а также эксплуатацию ракет без технического обслуживания в течение 10 лет и возможности интеграции в любые группировки ПВО.
В открытой печати имеются сведения о продаже Российской Федерацией ЗРС С-300ПМУ1 в дальнее зарубежье, в частности в Китай и Грецию.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗРС С-300ПМУ1
Дальность поражения аэродинамических целей, км:
максимальная 150,0
минимальная 5,0 Высота поражения, км:
максимальная 27,0
минимальная 0,01
Максимальный курсовой параметр, км ±148 Дальность поражения баллистических ракет, км:
максимальная 40,0 Высота поражения, км:
максимальная 25,0
минимальная 2,0
Максимальный курсовой параметр, км ±20 Количество одновременно обстреливаемых целей до 6
Количество одновременно наводимых ракет до 12 Максимальная скорость поражаемых целей, м/с до 2800
Время реакции, с 8-10( при целеуказании от системы управления 83М6Е)
Время развертывания/свертывания, мин 5
Количество ракет на ПУ, шт. 4
Масса боевой части ракеты, кг 143
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ УПРАВЛЕНИЯ 83М6Е
Количество одновременно обнаруживаемых целей до 300 Количество одновременно сопровождаемых
трасс целей до 100
Параметры зоны обнаружения РЛО (азимутхугол места), град.:
аэродинамических целей 360x14
баллистических целей 60x75
Дальность выдачи целеуказания по целям, км:
аэродинамическим Д° 280
баллистическим До 140
Количество одновременно
выдаваемых целеуказаний ДО 36
Время развертывания/свертывания, мин 5
В 1995-1997 гг. Российская Федерация провела очередную модернизацию ЗРС С-300ПМУ1 и создала ЗРС С-300ПМУ2 («Фаворит»).
Боевые возможности повысились за счет создания новой ракеты 48Н6Е2, имеющей повышенную эффективность поражения баллистических целей с обеспечением подрыва боевого заряда цели, увеличения дальней границы зоны поражения аэродинамических целей до 200 км, в том числе при стрельбе вдогон, расширения информационных возможностей командного пункта СУ 83М6Е2 по обнаружению и сопровождению баллистических целей с сохранением сектора обнаружения аэродинамических целей.
Кроме того, повышены обнаруженческие характеристики системы при ведении автономных боевых действий за счет использования нового автономного средства целеуказания РАС 96Л6Е, имеется возможность наряду с ракетами 48Н6Е2 использовать ракеты ЗРС С-300ПМУ1 48Н6Е, обеспечивается возможность интегрирования системы «Фаворит» в любые системы противовоздушной обороны, в том числе и в системы ПВО стран НАТО.
