Ракету КС-40 (ЗМ8) массой 1800 кг с прямоточным двигателем должен был создать коллектив ОКБ-8 Свердловского СНХ во главе с Л. В. Люльевым. На зенитной управляемой ракете применен прямоточный воздушно-реактивный двигатель (ПВРД) с использованием неагрессивного жидкого топлива. В качестве окислителя в ПВРД используется кислород воздуха, так что в баках ракеты размещается только горючее - керосин. ПВРД превосходил ракетные двигатели по удельной тяге в 5 и более раз. Для скоростей полета ракеты, в 3-5 раз превышающих звуковую, ПВРД характеризовался наименьшим расходом горючего на единицу тяги.
С учетом невозможности работы ПВРД на малых скоростях ракета ЗМ8 выполнена по двухступенчатой схеме. Для обеспечения условий запуска прямоточного двигателя твердотопливные ускорители разгоняют
Зенитная управляемая ракета ЗМ8 ЗРК «Круг»
Требование реализации поперечных перегрузок порядка восьми единиц в значительной мере определило выбор общей схемы ракеты. Для второй (маршевой) ступени принята компоновка с поворотным крылом, которая обеспечивает создание достаточной подъемной силы при небольших углах атаки корпуса ракеты. Сам корпус маршевой ступени ракеты представляет собой сверхзвуковой прямоточный двигатель ЗЦ4 - трубу с остроконечным центральным телом, кольцевыми форсунками и стабилизаторами горения. В центральном теле воздухозаборника с диаметром цилиндрической части 450 мм, помимо осколочно-фугасной боевой части ЗН11 массой около 150 кг, располагаются радиовзрыватель ЗЭ26 и шаровой баллон воздушного аккумулятора давления. В передней части центрального тела предполагалась установка головки самонаведения. Центральное тело незначительно заглублено во внутренний объем корпуса ракеты. Далее располагаются ажурные конструкции из кольцевых и радиальных элементов - спрямляющие решетки, блоки форсунок, стабилизаторы горения. В кольцевом корпусе двигателя с наружным диаметром 850 мм начиная от его передней кромки располагаются баки с керосином, примерно посредине длины - рулевые машинки, крепление крыльев, а ближе к задней кромке - блоки аппаратуры системы управления (СУ).
Компоновка ракеты 3М8 ЗРК «Круг»:
I - обтекатель; 2 - боевая часть; 3 - радиовзрыватель; 4 - воздушный аккумулятор давления; 5 - топливные баки; б - поворотное крыло; 7 - рулевая машинка; 8 - аппаратура радиоуправления; 9 - автопилот; 10 - бак изопропилнитрата;
II - стартовый ускоритель; 12 - турбонасосный агрегат; 13 - блок форсунок; 14- стабилизатор горения; 15 - стабилизатор.
Поворотные крылья размахом 2,2 м размещались по Х-об- разной схеме и могли отклоняться гидропневматическим рулевым приводом в диапазоне 28°. Стабилизаторы размахом 2,8 м устанавливаются по «+»-образной схеме. Длина ракеты составляет 8,4 м, диаметр - 850 мм.
Стартовая масса ракеты - 2455 кг, начальная масса второй (маршевой) ступени - около 1400 кг, из которых примерно 270 кг приходится на керосин и 27 кг на изопропилнитрат.
Подача горючего обеспечивается турбонасосным агрегатом, работающем на монотопливе - изопропилнитрате.
Каждый из четырех стартовых двигателей ЗЦ5 снаряжен зарядом 4Л11 твердого баллиститного топлива РСИ-12К весом 173 кг в виде одноканальной шашки. Для обеспечения отделения стартовых двигателей от маршевой ступени на каждом из них в кормовой и носовой части закреплено по паре небольших аэродинамических поверхностей, расположенных под углом к продольной оси двигателя.
На ракете 3М8 вначале предусматривалось применение комбинированного управления - радиокомандной системы на основном участке полета и самонаведения на конечном участке траектории ЗУР. Полуактивная радиолокационная головка самонаведения должна была работать по отраженному от цели сигналу импульсного излучения канала сопровождения цели станции наведения ракет.

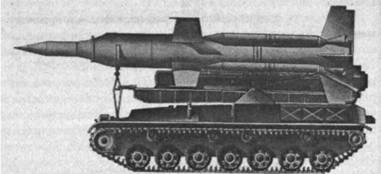

Пуск ракет производится с самоходной пусковой установки (ПУ) КС-41 (2П24), размещенной на гусеничном шасси
Артиллерийская часть пусковой установки включает опорную балку с шарнирно закрепленной в ее хвостовой части стрелой, поднимаемой посредством двух гидроцилиндров. По бокам стрелы крепятся кронштейны с опорами - направляющими «нулевой длины» - для размещения двух ракет. При старте ракеты передняя опора освобождает путь для прохождения нижней консоли стабилизатора ракеты. На марше ракеты удерживались дополнительными опорами, также закрепленными на стреле: одна опора подводилась спереди и обеспечивала фиксацию сразу обеих ракет, еще по одной опоре придвигалось со сторон, противоположных стреле.
Пуск ракет осуществляется при подъеме стрелы с направляющими на угол от 10 до 60° к горизонту.

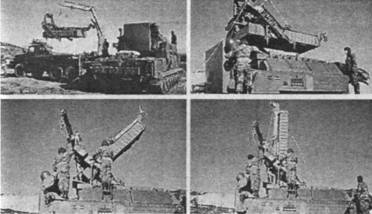

Для радиокомандного управления полетом ЗУР используется станция наведения ракет (СНР) 1С32, которая представляет собой когерентно-импульсную РАС сантиметрового диапазона (Н-диапазон). Антенный пост станции представляет собой сложную поворотную конструкцию, наиболее крупным элементом которой является антенна целевого канала. Слева от нее находится антенна узкого луча канала ракеты, над которой размещается антенна широкого луча ракетного канала, а ближе к периферии - антенна передатчика команд на ракету. В дальнейшем в верхней части антенного поста разместили камеру телевизионно-оптического визира. Станция автоматически отрабатывает информацию по целеуказанию, поступающую по телекоду от станции обнаружения целей (СОЦ) 1С12, и производит быстрый поиск цели. Поиск ведется только по углу места, так как разрешающая способность станции обнаружения целей в вертикальной плоскости значительно меньше, чем в горизонтальной. После обнаружения цели осуществляется ее захват на автосопровождение по угловым координатам и дальности.

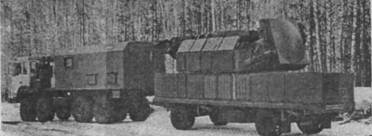

Станция наведения ракет 1С32
Счетно-решающий прибор на станции наведения ракет определяет границы зон пуска и поражения, углы установки антенн захвата и сопровождения ЗУР (с широким и узким сканирующими лучами), а также данные, вводимые в автодальномер цели и ракеты. По передаваемым по телекоду командам от станции наведения ракет производится разворот ПУ в направлении пуска. После входа цели в зону пуска и включения передатчика команд на станции наведения ракет производится пуск ракеты. ЗУР захватывается на сопровождение по сигналам ответчика ракеты угломерной (с широким лучом) и дальномерной системами ракетного канала станции наведения ракет и вводится сперва в узкий луч антенны ракетного канала, а затем и в луч антенны целевого канала. В результате электрические оси обеих антенн ставятся параллельно. На борт ракеты передаются команды управления полетом, формируемые счетно-решающим прибором станции наведения ракет при отклонении ЗУР от направления на цель, а также разовая команда на снятие с предохранения радиовзрывателя.
Наведение ЗУР осуществляется по методу «половинного спрямления» или по методу «трех точек». Радиовзрыватель срабатывает при пролете ракеты на удалении менее 50 м от цели, в противном случае ракета самоликвидируется.
В станции 1С32 реализован метод скрытого моноконического сканирования по угловым координатам и электронный автодальномер цели. Помехоустойчивость обеспечивается литерностью каналов, высоким энергетическим потенциалом передатчика, а также кодированием сигналов управления.
Импульсная мощность станции наведения ракет составляла 750 кВт, чувствительность приемника - 10– 13 Вт, ширина луча - 1°. Захват цели на автосопровождение в беспомехо- вой обстановке осуществляется на дальности до 105 км. При заданном уровне пассивных помех (1,5-2 пачки диполей на 100 м пути цели) дальность автосопровождения уменьшается до 70 км.
Ошибки сопровождения цели по угловым координатам не превышали 0,3 д.у., по дальности - 15 м. Для защиты от ракет типа «Шрайк» введены прерывистые режимы работы.
