7,62-мм автоматическая винтовка образца 1936 г. Описание
Шрифт:
15. Питание автоматической винтовки патронами производится из секторного двухрядного магазина, примыкаемого снизу.
16. Приемы стрельбы из автоматической винтовки при одиночном огне аналогичны приемам стрельбы из 7,62-мм винтовки образца 1891/30 г.
При стрельбе короткими очередями (группками) и автоматическим непрерывным огнем рекомендуется прокладка, аналогичная при стрельбе из 7,62-мм ручного пулемета, причем взамен сошек нужно вести стрельбу с упора (дерн, скатка, пр.).
17. Использовать штык в качестве сошки не разрешается [2] .
18. В
Весовые данные
Вес автоматической винтовки со штыком (в ножнах), с оптическим прицелом и магазином, наполненным патронами около 6,0 кг
2
Это касается винтовок выпуска до второй половины 1936 г., которые имеют штык — сошку.
Вес автоматической винтовки без штыка, без оптического прицела (с кронштейном) и без магазина 4050 г
Вес магазина с 15 патронами 0,675 кг
Вес магазина без патронов 0,350 кг
Вес штыка с ножнами 0,550 кг
Вес оптического прицела с кронштейном 0,725 кг
Вес кронштейна для оптического прицела 0,145 кг
Вес подвижных частей — затвор, шток и взводная муфта 0,500 кг
Линейные данные
Общая длина автоматической винтовки без штыка 1260 мм
Общая длина автоматической винтовки со штыком 1520 мм
Длина нарезной части ствола 557 мм
Длина прицельной линии на прицелах 1/15 591/587 мм
Высота мушки 29,84 мм
Длина хода затвора 130 мм
ГЛАВА ВТОРАЯ
ОПИСАНИЕ ЧАСТЕЙ АВТОМАТИЧЕСКОЙ ВИНТОВКИ
19. Важнейшая часть винтовки — ствол, направляющий пулю при выстреле. Ствол 1 (рис. 3) ввинчен в коробку 20 с натягом. На стволе крепятся: дульный тормоз сб-З, трубка ствола с основанием мушки сб-2, газовая камора 2, прицел сб-6 и 13 и взводная муфта 5.

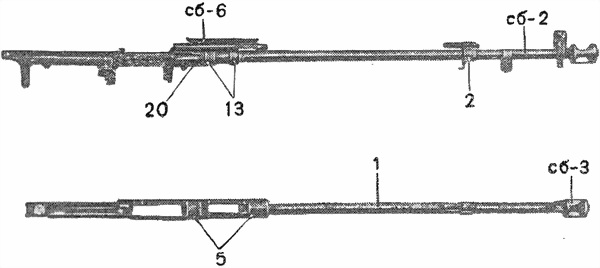

Рис. 3. Ствол с коробкой в собранном виде.
К трубке ствола примыкается штык (рис. 2) для рукопашного боя.
20. Дульный тормоз (рис. 4) предназначен для уменьшения энергии отдачи и уменьшения подбрасывания винтовки вверх с целью улучшения кучности боя винтовки.

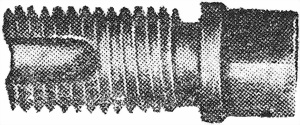

Рис. 4. Дульный тормоз.
21. Трубка ствола (рис. 5) надевается на тонкую часть ствола и крепится двумя штифтами. Одна служит основанием для крепления мушки 10, предохранителя мушки и штыка.

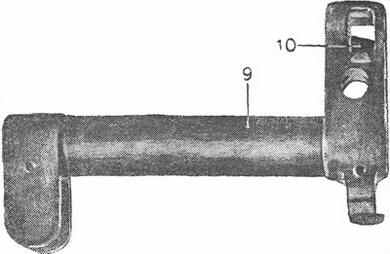

Рис. 5. Трубка ствола.
22. Газовая камора (рис. б) крепится на стволе
23. Газовый регулятор(рис. 7) служит для регулирования количества отводимых из ствола газов. Газовый регулятор имеет три отверстия (выемки): в 2,5, 3 и 3,5 мм, которые устанавливаются против газового отверстия ствола, Благодаря разным отверстиям регулируется количество газов, отводимых из ствола в патрубок а (рис. 6) газовой каморы.

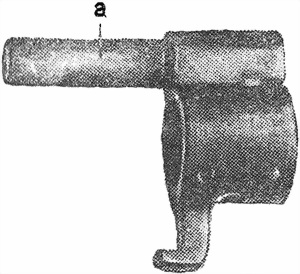

Рис. 6. Газовая камора.

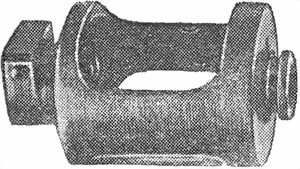

Рис. 7. Газовый регулятор.
Нормальным отверстием считается отверстие в 3 мм.
В случае недостаточно энергичного отбрасывания подвижных частей назад (недостаток энергии) газовый регулятор (после разборки автоматической винтовки и снятия ствольной накладки) при помощи ключа устанавливается на отверстие в 3,5 мм; при избытке энергии — на отверстие 2,5 мм. В некоторых образцах винтовок газовый регулятор имеет только одно отверстие — в 3 мм.
24. Газовый цилиндр 4 со штоком 6 (рис. 8) служит для передачи давления пороховых газов подвижным частям автоматической винтовки.
Рис. 8. Газовый цилиндр со штоком.
В передней части газового цилиндра сделан раструб, которым цилиндр находит на патрубок а (рис. 6) газовой каморы.
25. Взводная муфта (рис. 9) служит для отпирания затвора и передачи энергии пороховых газов подвижным частям.

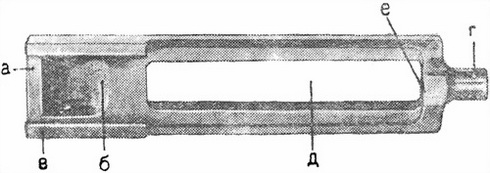

Рис. 9. Взводная муфта.
Взводная муфта под действием отводимых пороховых газов движется по выступам ствольной коробки своими продольными пазами в. Задним обрезом а она толкает стебель затвора и отводит его в заднее положение. Скос б выема на внутренней стороне взводной муфты нажимает на клин и опускает его, тем самым освобождая (отпирая) затвор.
На переднем наружном конце г взводной муфты имеется цилиндрическое отверстие для штока и на том же конце, но изнутри — цилиндрическое отверстие е для упора пружины взводной муфты.
Посредине взводной муфты вырезано окно д для посадки ее на прицельную колодку.
26. Пружина взводной муфты возвращает муфту в начальное положение после отпирания затвора;
27. Прицел крепится на стволе. Он состоит из (рис. 10 и 48, см. в конце книги): прицельной колодки 13, прицельной планки 14, пружины прицельной планки 18, оси прицельной планки 19, хомутика 15 с защелкой 17 и пружиной защелки (на рисунке не показано).
