7,62-мм автоматическая винтовка образца 1936 г. Описание
Шрифт:
2) Повернуть флажок чеки крышки коробки так, чтобы сосок на флажке чеки заскочил в верхнее гнездо а (рис. 35) коробки: при этом спусковой рычаг 1 под действием пружины спускового механизма 5 будет поднят вверх и подан вперед, вследствие чего поднимается вверх шептало 4, и детали спускового механизма расположатся, как указано на рис. 48.
3) Наполнить магазин патронами и вставить его в окно коробки, для чего взять винтовку в левую руку, а магазин, наполненный патронами, — в правую; вставить магазин в окно коробки до отказа; нажать слегка
4) Удерживая винтовку в левой руке, правой выключить предохранитель и отвести стебель затвора за его рукоятку в крайнее заднее положение и быстро его отпустить. Винтовка заряжена и готова к выстрелу.
Примечание. Взаимодействие механизмов при заряжании вручную аналогично взаимодействию механизмов при одиночной стрельбе, изложенному ниже, с той лишь разницей, что при заряжании вручную не участвует в работе взводная муфта, а следовательно, стебель затвора приходится отводить вручную и клин утапливается не скосом взводной муфты, а пружиной клина.

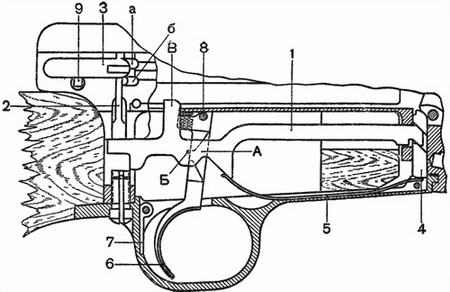

Рис. 35. Положение частей спускового механизма в момент выстрела при одиночном огне.
1 — спусковой рычаг; 2 — переводчик; 3 — чека коробки; 4 — шептало; 5 — пружина спускового механизма; 6—спусковой крючок; 7—предохранитель; 8—ось спускового крючка; 9 — винт переводчика.
5) Взяв правой рукой за шейку ложи и одновременно положив указательный палец вдоль спусковой скобы, левой рукой ухватить цевье ложи впереди магазина и прижать приклад к плечу.
6) Прицелившись, плавно нажать на спусковой крючок.
54. Взаимодействие механизмов при этом происходит следующее.
При движении подвижных частей назад:
1) Спусковой крючок, вращаясь вокруг своей оси, стенкой паза А (рис. 35) нажимает на выступ Б спускового рычага, отводя его назад, При отходе назад спусковой рычаг 1 наклонным скосом в передней своей части опускает шептало 4 и освобождает ударник с бойком с боевого взвода.
2) Освобожденный ударник с бойком под действием боевой пружины устремляется вперед и бьет по капсюлю патрона. Происходит выстрел.
3) После прохождения пулей газового отверстия в стволе часть пороховых газов поступает в газовую камору (рис. 36) и давит на дно газового цилиндра. Это давление через шток газового цилиндра передается взводной муфте 12, которая отбрасывается назад (рис. 37).

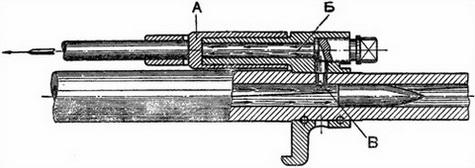

Рис. 36. Прохождение пулей газового отверстия.
А — газовый цилиндр; Б — газовая камора; В — отверстие в стволе.

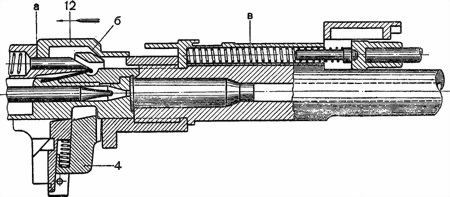

Рис. 37.
4 — клин; 12 — взводная муфта.
4) Взводная муфта 12 при отходе назад:
а) задним срезом а (рис. 37) толкает стебель затвора назад;
б) внутренним скосом б нажимает на клин и опускает его, отпирая затвор;
в) сжимает пружину взводной муфты между своей передней стенкой и задней стенкой прицельной колодки.
5) Стебель затвора под действием толчка взводной муфты отходит назад и выступом (водителем) в (рис. 38) давит на заплечики ударника и отводит его назад; упирается в выступ а на дне затвора и толкает затвор назад, продолжая дальнейшее движение назад вместе с ним; освобождает и дает возможность выйти из гнезд коробки упору стебля 8 затвора и упору ударника 3 (рис. 39); сжимает возвратную пружину между своей передней внутренней стенкой и задней стенкой крышки коробки.

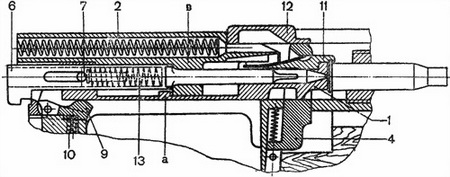

Рис. 38. Положение подвижных частей после выстрела.
1 — затвор; 2 — стебель затвора; 4 — клин; 6 — ударник; 7 — упор боевой пружины; 9 — отражатель; 10 — пружина отражателя; 11 — выбрасыватель; 12 — взводная муфта; 13 — боевая пружина.
6) Ударник 6, отходя назад, сжимает боевую пружину 13 (рис. 38) между упором боевой пружины 7 и внутренней передней стенкой ударника 6. После отхода затвора назад и выхода из гнезда коробки упор ударника 3 заскакивает за срез Д (рис. 39) ударника и удерживает его во взведенном положении.

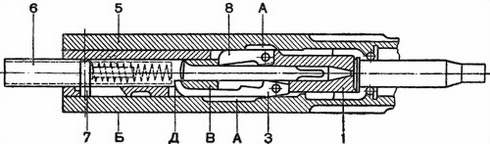

Рис. 39. Положение подвижных частей после выстрела.
1 — затвор; 3 — упор ударника; 5 — коробка; 6 — ударник; 7 — упор боевой пружины; 8 — упор стебля затвора.
7) Затвор вместе с ударником и стеблем затвора под действием толчка стебля затвора и остаточного давления газов на дно гильзы отходит в крайнее заднее положение и:
выводит из гнезд А коробки упор ударника и упор стебля затвора;
наскакивает на зуб В (рис. 35) спускового рычага и опускает его;
экстрактирует стреляную гильзу из патронника, удерживая ее зацепом выбрасывателя. Гильза (рис. 40), отходя назад вместе с затвором, на пути встречает зуб отражателя, который ударяет по дну гильзы и выбрасывает ее через окно коробки вверх и вперед.

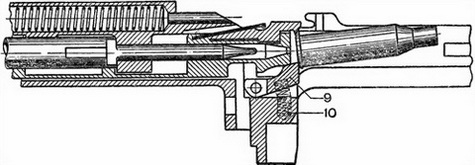

Рис. 40. Выбрасывание стреляной гильзы.
9 — отражатель; 10 — пружина отражателя.
