7,62-мм автоматическая винтовка образца 1936 г. Описание

Артиллерийское управление РККА

Рис. 15. Отражатель.

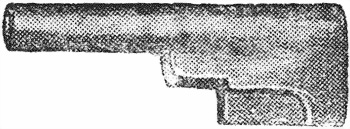

Рис. 16. Ось отражателя.

36. Ось отражателя (рис. 16) служит осью вращения отражателя. Одновременно овальная часть оси служит упором пружины останова затвора и предохраняет от произвольного выпадения останова.

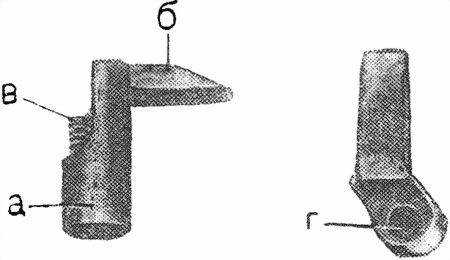

37. Останов

затвора (рис. 17) останавливает затвор в заднем положении после израсходования всех патронов в магазине. Останов затвора состоит из цилиндрического основания а и площадки б. Цилиндрическое основание в верхней части срезано наполовину для прохода оси отражателя. В срезанной части высверлено круглое гнездо г для пружины останова в. Пружина отпускает останов вниз и ставит заподлицо с дном коробки. Останов поднимается приливом д на подаватель магазина (рис. 32), который после израсходования патронов под влиянием своей пружины поднимается и упирается снизу площадки б останова, поднимая его вверх. Затвор, проходя в переднее положение, упирается в останов и останавливается.

Рис. 17. Останов затвора.

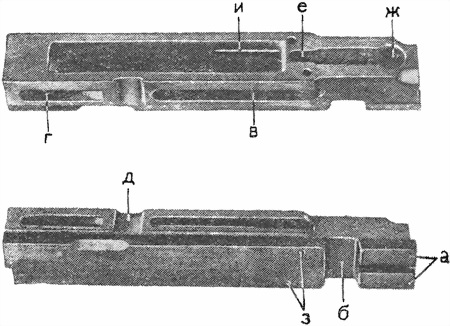

38. Затвор (рис. 18) служит для запирания ствола в момент выстрела и для досылания патрона в патронник. В затворе собираются: стебель затвора, ударник с боевой пружиной, упор стебля затвора, упор ударника и выбрасыватель с пружиной.

Рис. 18. Затвор.

На затворе имеется:

Спереди: два выступа а, которыми (вместе с выбрасывателем) гильза удерживается за закраину, вплоть до отражения, и отверстие для выхода бойка.

Снизу: продольный паз для прохода отражателя и прямоугольный вырез б для клина.

Сверху: гнездо е для пружины выбрасывателя; гнездо ж для выбрасывателя; отверстия з для осей упоров ударника и стебля затвора.

Справа: продольное гнездо в для упора ударника; продольное гнездо г для упора боевой пружины; поперечный выем д для прохода затвора мимо щитика при разборке винтовки.

Слева: продольное гнездо и для упора стебля затвора.

Внутри: канал для помещения ударника, боевой пружины и водителя стебля затвора.

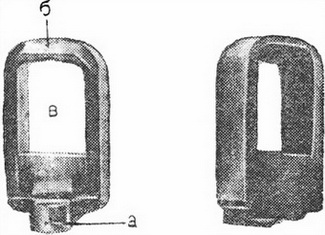

39. Клин затвора (рис. 19) служит для запирания затвора в момент выстрела. Клин представляет собой прямоугольную призму с прямоугольным сквозным окном в для прохода затвора и стебля затвора и приливом а для помещения пружины клина. Сверху клин имеет скос б для плавного опускания его взводной муфтой при отпирании.

Рис. 19. Клин затвора.

Отпирание клина при перезаряжания винтовки вручную осуществляется пружиной клина. От выпадения из коробки клин удерживается остановом клина.

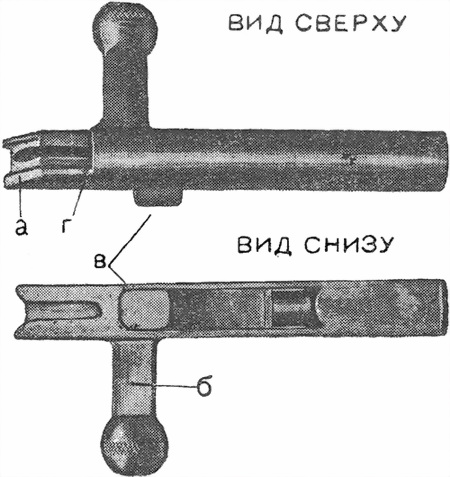

40. Стебель затвора (рис. 20)

служит для отвода затвора при открывании патронника, для взведения ударника и для обеспечения надежного принудительного запирания затвора.

Рис. 20. Стебель затвора.

Стебель затвора состоит из собственно стебля с цилиндрическим отверстием внутри для возвратной пружины, рукоятку стебля б для перезаряжания вручную и отростка-водителя в с цилиндрическим отверстием для соединения с затвором помощью ударника.

Отросток в стебля, не доходя до крайнего переднего положения, разводит сначала упор стебля затвора, а потом упор ударника, утопляя их в соответствующие выемы в коробке.

Спереди стебель имеет наклонную поверхность а, которой поднимается клин в момент запирания патронника, и упор г для взводной муфты.

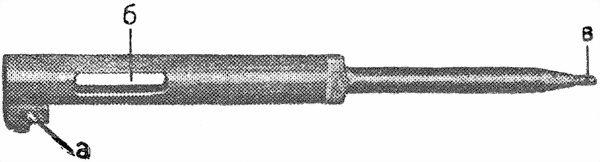

41. Ударник (рис. 21) составляет одно целое с бойком в. Он служит для разбивания капсюля патрона. Ударник представляет пустотелую цилиндрическую трубку для помещения внутри нее боевой пружины. На конце ударник имеет зуб а, служащий боевым взводом. Он же ограничивает выход бойка. Ударник имеет продольное окно б для прохода упора боевой пружины.

Рис. 21. Ударник.

42. Боевая пружина (рис. 38) действует на ударник с бойком, который разбивает капсюль. Пружина помещается в ударнике, опираясь передним концом в стенку ударника, задним — в упор боевой пружины.

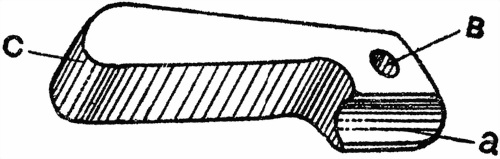

43. Упор ударника (рис. 22) гранью с предохраняет ударник от смещения при автоматической стрельбе и является автоматическим спуском винтовки при автоматической стрельбе. Упор крепится в затворе осью упора.

Рис. 22. Упор ударника.

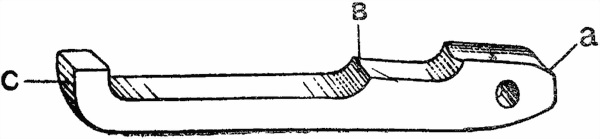

44. Упор стебля затвора (рис. 23) удерживает гранью с стебель затвора в заднем положении относительно затвора во время движения подвижных частей в передаст положение. Кроме того, упор стебля затвора обеспечивает своевременное принудительное сочетание движений затвора, клина и стебля затвора и досылает затвор в крайнее переднее положение. Крепится в затворе осью, входящей в отверстие в.

Рис. 23. Упор стебля затвора.

45. Выбрасыватель (рис. 24) служит для извлечения стреляных гильз из патронника. Он укрепляется в пазу затвора и удерживается пластинчатой пружиной выбрасывателя.

Выбрасыватель состоит из зацепа а и яблочка б, удерживающего выбрасыватель от продольных смещений, и направляющей части в, предохраняющей от поперечных смещений.

46. Пружина выбрасывателя (рис. 25) удерживает выбрасыватель в поджатом виде к затвору. Она крепится в пазах затвора и передним концом упирается в выступ выбрасывателя. На заднем конце пружины имеется выем для более удобной разборки.
