7,62-мм автоматическая винтовка образца 1936 г. Описание
Шрифт:

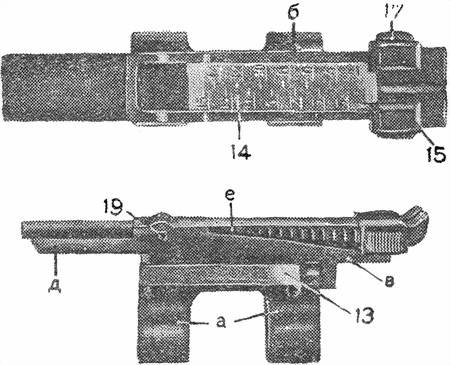

Рис. 10. Прицел в собранном виде.
Прицельная колодка 13 служит основанием прицела. Она надевается на ствол при помощи двух колец а и крепится штифтом б. Прицельная колодка своим задним выступом в упирается в коробку 20 (рис. 3) и предохраняет ствол от поворота во время стрельбы и при обращении. Вдоль всей колодки проходит отверстие для пружины взводной муфты. Сверху колодка имеет выем для посадки пружины
28. Мушка 10 (рис. 5) вдвинута лапками в паз предохранителя мушки и закреплена кернением.

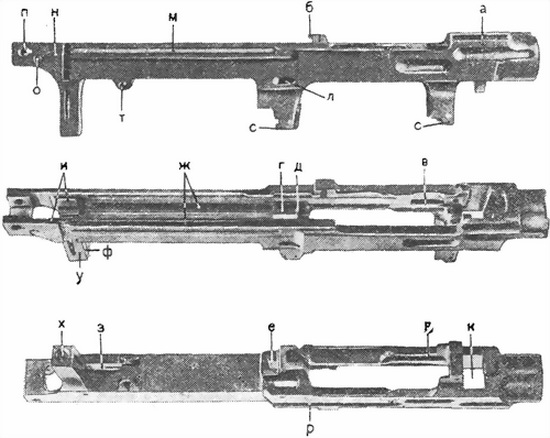

29. Коробка (рис. 11) служит для соединения частей винтовки: ствола, взводной муфты, запирающего, стреляющего, питающего и спускового механизмов. Коробка со стволом соединена резьбой с натягом и в войсковых подразделениях разборке не подлежит.
Сверху коробка имеет продольные симметричные пазы а для направления по ним взводной муфты и упорный выступ б для крышки коробки.
Внутри коробка имеет: два боковых выема в для упоров ударника и стебля затвора; выемку г для помещения отражателя с пружиной; гнездо д для останова затвора, квадратное окно е для шептала; продольный жолоб ж для помещения затвора в собранном виде и возвратной пружины со стержнем; сквозное окно з в дне для помещения размыкающего зуба на спусковом рычаге; два симметричных массивных выступа и для восприятия ударов затвора при его отходе в заднее положение; прямоугольное окно к для клина.
Справа коробка имеет. овальное окно л для оси останова затвора; продольный паз м для помещения щитика; вертикальный паз н для переводчика; окно о для винта переводчика; отверстие п для чеки крышки коробки.
Слева коробка имеет продольный паз р для крепления кронштейна оптического прицела.
Снизу коробка имеет: приливы с со сквозным окном для помещения магазина; два симметричных ушка т с отверстием для крепления спускового крючка; упор у для удержания коробки со стволом от продольного смещения в ложе при выстреле. В упоре имеется продольная щель ф для прохода спускового рычага и навинтованное отверстие х для хвостового винта.
Рис. 11. Коробка.

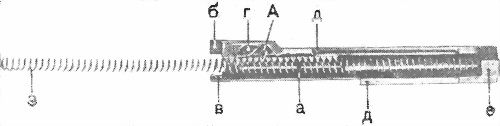

30. Крышка коробки (рис. 12) прикрывает подвижные части и возвратную пружину от пыли и загрязнения. Вместе с ввинченным в нее направляющим стержнем а возвратной пружины крышка обеспечивает правильную работу возвратной пружины. Спереди крышка имеет прилив б для соединения с коробкой, гнездо в для обоймы и разделку г для отсечки с пружиной. Снизу крышка имеет направляющие д, удерживающие коробку от поперечного смещения. Сзади имеется массивный выступ е с отверстием для соединения с коробкой и крепления чекой.
Рис. 12.
31. Отсечка А (рис. 12). В большинстве образцов автоматического оружия может иметь место редкий случай задержки, когда затвор, досылая патрон в патронник, полностью не дойдет в крайнее переднее положение и остановится, не захватив зацепом выбрасывателя за шляпку патрона. Стрелок, нажав на спусковой крючок и не получив выстрела, полагая, что имела место осечка или пропуск патрона, отводит затвор назад и после его освобождения, досылает очередной патрон в патронник. Патрон, продвигаемый затвором, может удариться пулей о капсюль первого патрона, оставленного в патроннике, и произвести выстрел при незакрытой системе. Выстрел может повлечь разрыв винтовки и ранение стрелка. Отсечка не дает возможности подать очередной патрон в патронник тогда, когда там уже есть патрон.
Отсечка, помещаясь в крышке коробки, под действием пружины выжимается в коробку до прихода стебля затвора в крайнее переднее положение. Если же стебель затвора не дойдет в крайнее переднее положение, то при отводе его назад отсечка заскочит в соответствующий выем на стебле затвора и остановит его в среднем положении. Затвор, не имея возможности отойти в заднее положение, не сможет захватить за шляпку очередного патрона. Для перезаряжания стебель затвора надлежит вручную дослать в крайнее переднее положение. Стебель затвора после его досылки отсечкой уже не задерживается, так как она соскочила со стебля и находится сзади его. Освобожденный затвор экстрактирует недосланный патрон, досылает очередной патрон в патронник, подготовив винтовку к выстрелу.

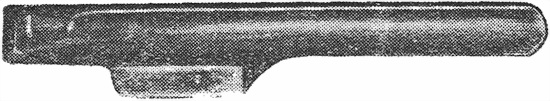

32. Щитик крышки (рис. 13) закрывает в походном положении щель между коробкой и крышкой коробки, сделанную для прохода рукоятки стебля затвора.
Рис. 13. Щитик крышки.

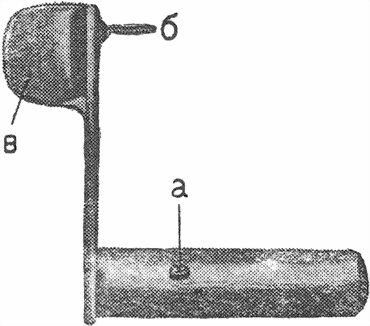

33. Чека коробки (рис. 14) предназначена для крепления крышки коробки с коробкой и для установки переводчика. Один конец чеки цилиндрический с соском а, предохраняющим чеку от продольного выпадения, другой — имеет флажок в с носком б, предохраняющим чеку от произвольного поворачивается.
Чека, поворачиваясь своим флажком, нажимает на выступ переводчика и может его ставить на одиночный и на автоматический огонь (рис. 35 и 50).
34. Возвратная пружина з (рис. 12) сжимается стеблем затвора, отходящим назад, за счет энергии отводимых газов. После останова подвижных частей в заднем положении возвратная пружина за счет накопленной энергии досылает их в переднее положение.
35. Отражатель (рис. 15) служит для отражения стреляных гильз. Под действием пружины отражателя отражатель стремится своим носиком а подняться кверху.
При отходе затвора в заднее положение носик отражателя а передней частью попадает в паз затвора, встречает стреляную гильзу и отражает ее вверх и вперед. При движении затвора в переднее положение зуб б отражателя попадает под левый выступ затвора и отражатель опускается. Опускаясь, отражатель сжимает пружину отражателя и убирает свой носик а заподлицо с дном коробки, тем самым освобождая дальнейший путь затвору.
Рис. 14. Чека коробки.
