7,62-мм автоматическая винтовка образца 1936 г. Описание
Шрифт:
Рис. 24. Выбрасыватель.

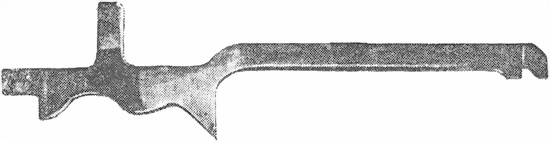

Рис. 25. Пружина выбрасывателя.
47. Спусковой механизм состоит из: спускового крючка (рис. 26), с пружиной и осью (рис. 35); спускового рычага (рис. 27); переводчика и винта переводчика; шептала (рис. 28);

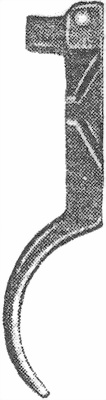

Рис. 26. Спусковой крючок.
Рис. 27. Спусковой рычаг.
Рис. 28. Шептало.

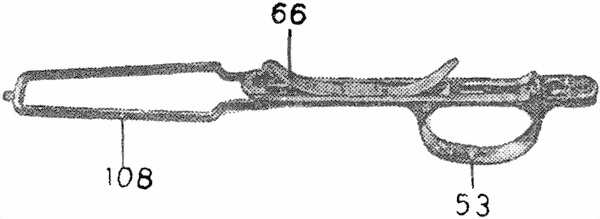

Рис. 29. Спусковая скоба.

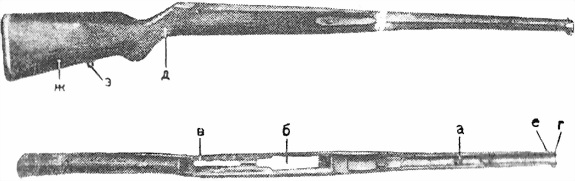

Рис. 30. Ложа.
48. Ложа (рис. 30) служит для соединения частей винтовки и для удобства действия ею.
Ложа состоит: из цевья с жолобом а и гнездами для ствола с коробкой, с окном для магазина б, с окном для спускового механизма в; спереди цевье имеет металлический наконечник г с антабкой е для ремня; из шейки д полупистолетной формы для удобства держания винтовки при стрельбе; из приклада ж.
Приклад служит для упора винтовки в плечо. Снизу к нему привинчена вторая антабка з для ремня. Приклад оканчивается затылком для большей прочности и устранения отколов ложи. Затылок привинчен винтами.
49. Ствольная накладка (рис. 31) предохраняет руки от ожогов при обращении с винтовкой с нагретым стволом.

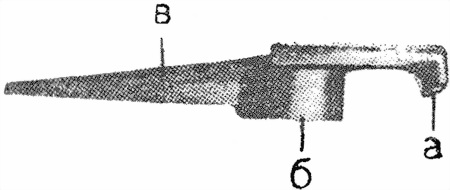

Рис. 31. Ствольная накладка.
Металлический наконечник а прикрывает газовые пути и предохраняет их от повреждения. Ствольная накладка удерживается на стволе пружинными зацепами а (рис. 57), которые расположены по краям накладки и, надетые на ствол. плотно его обхватывают. Передняя стенка металлического наконечника имеет трехгранное окно, которое, находя на газовый регулятор, предохраняет газовый регулятор от самоотвинчивания. Сзади ствольная накладка имеет вилку б, в которую входит выступ прицельной колодки. На правой вилке имеется трубка в для шомпола.
50. Магазин (рис. 32) секторного типа, двухрядный на 15 патронов, служит для хранения патронов при винтовке и подачи их во время стрельбы.
Магазин состоит из: коробки магазина а, пружины магазина б,

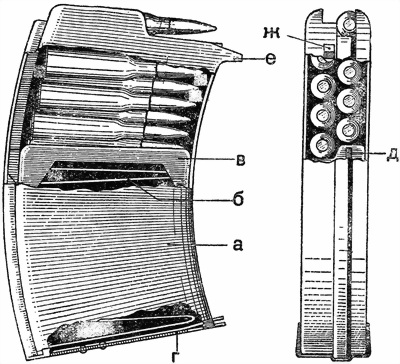

Рис. 32. Магазин.
В коробке магазина расположен подаватель, который подает очередной патрон в окно магазина. Его гребень размещает патроны в шахматном порядке. Направляющие подавателя придают правильное положение подавателю в коробке. Сзади подавателя имеется прилив д, который, передвигаясь по выступу задней стенки коробки магазина, по израсходовании патронов в магазине поднимает останов затвора.
Коробка снизу прикрыта крышкой. Крышка удерживается в магазине от выпадения пластинчатой пружиной.
Пружина магазина, упираясь нижним концом в крышку магазина, верхним нажимает на подаватель и подает его вместе с патронами вверх, к окну коробки магазина.
Магазин вставляется в окно коробки и удерживается спереди выступом е и сзади за выступ ж защелкой магазина (рис. 48, см. в конце книги).
51. Штык, надетый на винтовку (рис. 33), представляет холодное колющее оружие для рукопашного боя.

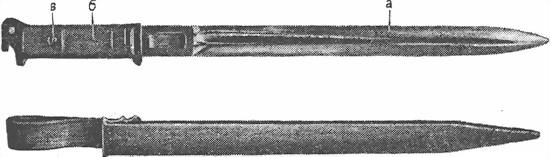

Рис. 33. Штык в собранном виде и ножны.
Штык состоит из: клинка а, рукоятки клинка, направляющей пружины штыка, пружины штыка, щечек рукоятки б, винта и гайки щечек в.
Штык крепится к трубке ствола при помощи подвижной рукоятки клинка, поджимаемой в заднее положение пружиной штыка.
52. Принадлежность для чистки винтовки (рис 34):
Шомпол 1, удлинитель шомпола 2, протирка 3 предназначены для чистки ствола.
Щетинный ершик 4 предназначается для смывания порохового нагара после стрельбы и для смазывания канала после чистки.
Отвертка-ключ 5 — для ввинчивания хвостового винта и установки газового регулятора.
Выколотка 6 — для выбивания осей и штифтов.
Ключ 7 — для запирания переводчика.

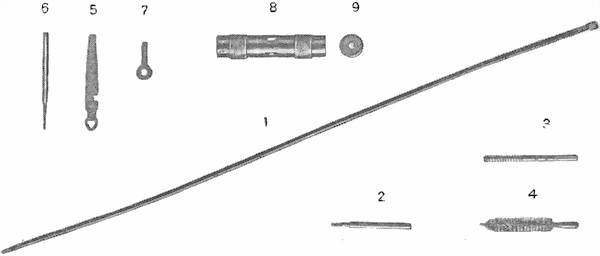

Рис. 34. Принадлежность для чистки.
1 — шомпол; 2 — удлинитель шомпола; 3 — протирка; 4 — ершик; 5 — отвертка-ключ; 6 — выколотка; 7 — футляр; 8 — крышка футляра.
Вся принадлежность для чистки, за исключением шомпола; хранится в специальном футляре 8, который в свою очередь является рукояткой отвертки и ручкой для шомпола при чистке,
Крышка футляра 9 служит дульной накладкой, которая надевается на дульный тормоз и предохраняет канал ствола от растирания при чистке.
ГЛАВА ТРЕТЬЯ
РАБОТА И ВЗАИМОДЕЙСТВИЕ МЕХАНИЗМОВ АВТОМАТИЧЕСКОЙ ВИНТОВКИ
53. Для производства одиночной стрельбы из автоматической винтовки необходимо:
1) Поставить винтовку на предохранитель 57 (рис. 48).
