8) Упор стебля затвора 8 (рис. 39) после выхода из гнезда коробки заскакивает за выступ (водитель) стебля затвора и как бы сцепляет затвор со стеблем затвора.

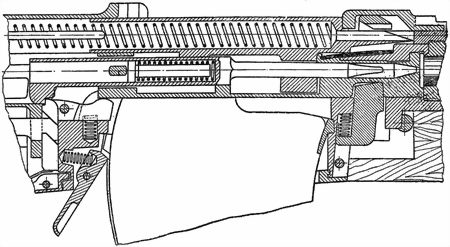

9) Спусковой рычаг 1, опустившись, выступом Б (рис. 35) соскакивает со спускового крючка 6, попадает в продольный паз А последнего и под действием заднего конца спусковой пружины подается вперед. При продвижении вперед спусковой рычаг 1 освобождает шептало 4, которое под действием переднего конца спусковой пружины 5 поднимается вверх.
10) При отходе затвора в крайнее заднее положение пружина

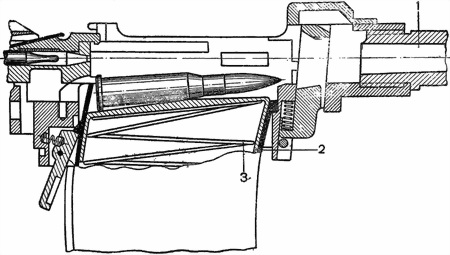

Рис. 41. Подача патрона из магазина.
1 — патронник; 2 — подаватель; 3 — пружина магазина.
(Расположение подвижных частей в крайнем заднем положении указано на рис. 42, см. в конце книги).
При движении подвижных частей вперед:
1) Во время движения затвора назад взводная муфта под действием своей сжатой пружины движется вперед и возвращается в переднее положение вместе со штоком газового цилиндра и цилиндром.
2) Стебель затвора под действием сжатой возвратной пружины начинает движение вперед вместе с затвором, упираясь в упор стебля затвора и через него толкая затвор.
3) Затвор при движении вперед встречает на пути очередной патрон, выталкивает его из магазина и продвигает в патронник.
4) Выбрасыватель затвора заскакивает за шляпку гильзы.
5) Упор стебля затвора и упор ударника (при движении затвора вперед) удерживают стебель затвора и ударник в положении, предохраняющем: стебель затвора — от опережения затвора, а следовательно, и преждевременного под'ема клина; ударник — от спуска при недокрытом затворе (рис. 39).
При подходе затвора в крайнее переднее положение упор стебля затвора 8 (рис. 43) утопляется в гнездо коробки, а стебель затвора продолжает движение, поднимая клин и запирая затвор (рис. 44 и 45). Не доходя до крайнего переднего положения, примерно, на 4―5 мм, стебель затвора своим выступом (водителем) В (рис. 43) нажимает на выступ Б упора ударника, топит его в гнездо коробки, выводя из зацепления с ударником.

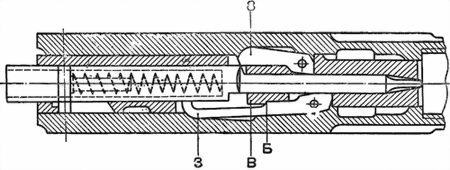

Рис. 43. Положение подвижных частей перед выстрелом.
3 — упор ударника; 8 — упор стебля затвора.

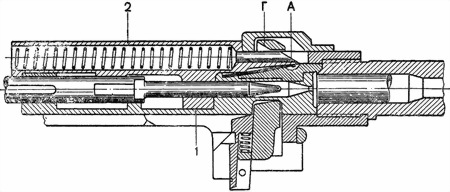

Рис. 44. Подымание клина стеблем затвора.

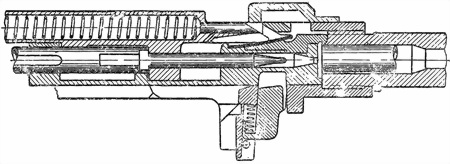

Рис. 45. Запирание затвора клином.
1 — затвор; 2 — стебель затвора.
6) Ударник в момент запирания затвора клином боевым взводом садится на шептало (рис. 46).
7) При отнимании пальца и освобождении спускового крючка, последний под действием своей пружины возвратится в переднее положение и заскочит за выступ спускового рычага (рис. 47).
Рис. 46.

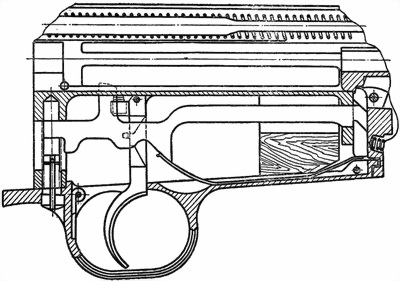

Рис. 47. Положение частей спускового механизма перед выстрелом — одиночный огонь.
В этом положении автоматическая винтовка готова для следующего очередного выстрела. Прицелившись и нажав указательным пальцем на спусковой крючок, производится второй выстрел и т. д.
Положение подвижных частей в крайнем переднем положении указано на рис. 48 (см. в конце книги).
55. Стрельба может продолжаться, пока израсходуются все патроны в магазине. После выстрела последнего патрона и отхода затвора в заднее положение, подаватель магазина своим задним краем уткнется в плечо останова затвора и поднимет его вверх. — Затвор, перемещаясь вперед, встретит останов затвора и остановится в заднем положении (рис. 49). Это указывает, что магазин пуст и требуется его или снарядить, или сменить снаряженным. После наполнения магазина патрона ми подаватель опустится и освободит остатков затвора. При отводе затвора назад останов затвора под действием своей пружины опустится и освободит путь затвору.

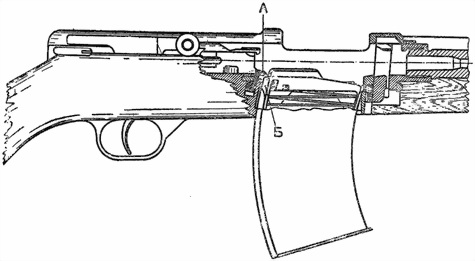

Рис. 49. Затвор на останове затвора.
А — останов затвора; Б — зуб подавателя.
56. В автоматической винтовке на долю стрелка падает работа по установлению переводчика, по снаряжению и вставке магазина, по заряжанию винтовки для первого выстрела, прицеливанию и нажатию на спусковой крючок. Перезаряжание происходит автоматически за счет использования давления отводимых пороховых газов.
57. Для автоматической стрельбы из автоматической винтовки необходимо:
1) Поставить винтовку на предохранитель.
2) Повернуть флажок чеки крышки коробки так, чтобы сосок на флажке заскочил в нижнее гнездо б (рис. 50) коробки. При этом переводчик 2 будет опущен вниз и своим нижним концом надавит на задний конец спускового рычага 1; зуб В спускового рычага опустится ниже уровня дна коробки, а его выступ Б заскочит за заднюю стенку ниже пола спускового крючка 6.

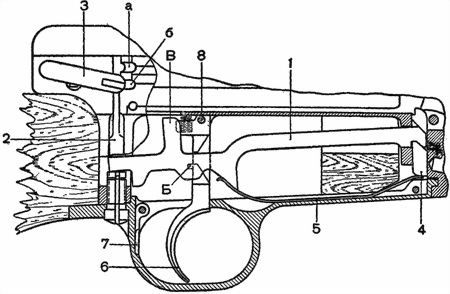

Рис. 50. Положение частей спускового механизма при установке переводчика на непрерывный огонь.
1 — спусковой рычаг; 2 — переводчик; 3 — чека коробки; 4 — шептало; 5 — пружина спускового механизма; 6 — спусковой крючок; 7 — предохранитель; 8 — ось спускового крючка.
3) Наполнить магазин патронами и вставить его в окно коробки.
4) Зарядить винтовку.
5) Взяв правой рукой за шейку ложи и одновременно наложив указательный палец вдоль спусковой скобы, левой рукой ухватить цевье ложи впереди магазина и положить винтовку на упор (дерн, скатка, пень и пр.). Перенеся левую руку на приклад и охватив ею приклад снизу, прижать приклад к плечу.
