Расположить корпус тела прямо против винтовки, аналогично прикладке при стрельбе из 7,62-мм ручного пулемета.
6) Прицелившись, плавно нажать на спусковой крючок, удерживая его в отведенном положении.
58. При этом происходит следующее взаимодействие механизмов:
1) Спусковой крючок, вращаясь вокруг своей оси, нажимает на выступ Б спускового рычага 1 (рис. 51) и отводит его назад.

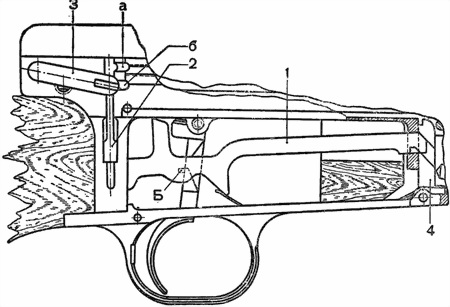

Рис. 51.
1 — спусковой рычаг; 2 — переводчик; 3 — чека коробки; 4 — шептало.
Перемещаясь назад, спусковой рычаг наклонным выступом передней части опускает шептало 4 и освобождает ударник с боевого взвода.
Шептало будет находиться в опущенном положении до тех пор, пока не будет освобожден спусковой крючок.
2) Ударник с бойком под действием боевой пружины устремляется вперед и может задержаться только упором ударника, если не произошло полного запирания затвора. При полном запирания затвора ударник, не задерживаемый упором ударника, устремляется вперед и бьет по капсюлю патрона. Происходит выстрел; Таким образом, упор ударника выполняет роль автоматического спуска.
В остальном взаимодействие механизмов будет аналогично взаимодействию при одиночной стрельбе.
Стрельба при нажатом спусковом крючке будет продолжаться до тех пор, пока не будут израсходованы все патроны в магазине или пока не будет освобожден спусковой крючок.
В первом случае затвор остановится в заднем положении на останова затвора А (рис. 49). Во втором — спусковой рычаг под действием заднего конца пружины спускового механизма продвинется вперед и освободит шептало, освобожденное шептало передним концом пружины спускового механизма поднимется и остановит ударник на боевом взводе.
59. Нажимая и отпуская через тот или другой промежуток — времени спусковой крючок, можно производить автоматическую стрельбу либо непрерывно, до полного израсходования патронов в магазине, либо очередями (группками) по несколько выстрелов.
60. По израсходовании патронов в магазине, обхватив правой рукой магазин, большим пальцем нажать на хвост защелки и вынуть пустой магазин, а на его место поставить второй, наполненный патронами, и, если требуется, продолжать стрельбу.
Предупреждения:
1. Взводить ударник на боевой взвод и заряжать винтовку следует только непосредственно перед стрельбой по команде «огонь».
Нормальное положение на-изготовке должно быть с не взведенным ударником и незаряженной винтовкой, но со вставленным в автоматическую винтовку снаряженным патронами магазином.
2. Хранить, переносить или перевозить автоматическую винтовку с патроном в стволе категорически запрещается.
3. Во время перебежек, при прекращении стрельбы, когда ударник после выстрела остается на боевом взводе и винтовка заряжена, спусковой крючок ставить на предохранитель.
Для возобновления стрельбы предохранитель выключить.
ГЛАВА ЧЕТВЕРТАЯ
ОСМОТР И ПОДГОТОВКА АВТОМАТИЧЕСКОЙ ВИНТОВКИ К СТРЕЛЬБЕ
61. Общие положения, определяющие организацию осмотра оружия в частях войск, изложены в НСД-1 (Наставление по стрелковому делу РККА «Оружие стрелкового взвода») и в полной мере относятся к автоматической винтовке.
62. Ниже
63. Осмотр автоматической винтовки в разобранном виде производится для чистки и для выявления недостатков.
64. Для осмотра автоматической винтовки в разобранном виде детали насухо протираются тряпкой или паклей и смазка полностью удаляется.
65. При обнаружении неисправных деталей автоматические винтовки отправляются для исправления в оружейную мастерскую.
66. Неисправными, как правило, признаются детали и сборки, имеющие поломки, трещины, скрошенность металла, износ рабочих частей с сильным наклепом, сорванную нарезку, раздутие, погнутость, расшатанность в соединениях, забоины и заусеницы с заворотом металла, осадку пружин по длине.
Примечание. Длины пружин проверяются лишь в окружной мастерской при ремонте, в случае обнаружения неправильной работы механизмов.
67. При осмотре отдельных деталей и сборок проверяются:
1. Ствол в собранном виде с коробкой (рис. 3): а) нет ли качки в соединении ствола с коробкой и не сдвинут ли ствол относительно коробки, о чем судят по совмещению рисок;
б) нет ли забоин на дульном срезе; чист ли канал ствола, нет ли в нем ржавчины, раковин, нагара пороха и т. д.; нет ли раздутости и погиба, что определяется по теням, при осмотре канала ствола с дула и с казны невооруженным глазом; нет ли разношенности канала ствола или растертости дульной части, что проверяется соответствующими войсковыми калибрами 7,62-мм винтовками и окончательно устанавливается по результатам проверки боя; казенный срез ствола не должен иметь Наклепа металла, затрудняющего поступление патрона в патронник; для проверки берется исправный проверочный патрон, который при вертикальном положении ствола должен от собственного веса (при чистом патроннике без смазки) дойти до места;
Примечание. Автоматические винтовки, имеющие стволы, у которых поверочные патроны входят в патронник с применением значительного усилия, отправляются в ремонт.
в) нет ли качки на стволе дульного тормоза, не забит ли пульный выход в дульном тормозе; не перекошен ли дульный тормоз относительно оси канала ствола; для проверки берется соответствующий калибр и вставляется в канал ствола с дульной части; о перекосе судят по равномерности просвета между внутренними стенками пульного выхода дульного тормоза и наружной поверхностью калибра;
г) нет ли качки на стволе: трубки ствола, газовой каморы и колодки прицела; при давлении на них из стороны в сторону с незначительным усилием. одни не должны иметь признаков кругового перемещения.
2. Коробка:
а) не погнуты ли стенки коробки и нет ли заусениц и забоин в продольном жолобе внутри коробки, что проверяется на-глаз и затвором в собранном виде, вставленным в коробку (затвор должен плавно перемещаться в коробке);
б) не забиты ли и нет ли заусениц в пазах для кронштейна оптического прицела, что проверяется на-глаз и кронштейном, который должен свободно входить в пазы;
