Калибр, мм: 20

Вес в боевом положении, кг: 450

Длина ствола, калибров: 115

Начальная скорость снаряда, м/с: 900 (осколочный), 830 (бронебойный)

Скорострельность, выстр/мин: 280 (теоретическая), 120 (практическая)

Макс. дальность стрельбы , м: 4800

Макс. досягаемость по высоте , м: 3700

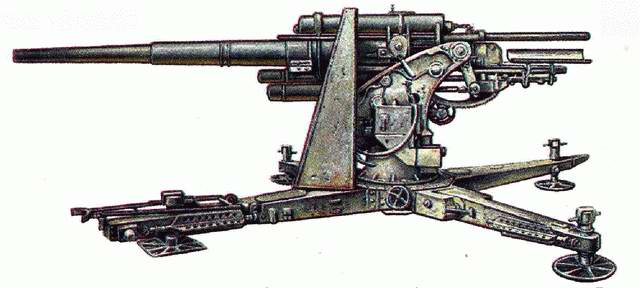

Flak 18/36/37

После

поражения Германии в Первой мировой войне Версальский договор запрещал немцам иметь зенитную артиллерию, а все имевшиеся зенитные орудия подлежали уничтожению. Однако уже в 20-х годах немецкие инженеры вновь занялись разработкой подобных пушек. Работы велись тайно в Германии, а также в других европейских странах. В целях секретности новые полевые и зенитные орудия, изготовленные на рубеже 20-х и 30-х годов, получили обозначение «обр. 18», как будто были созданы еще в период прошедшей войны. Таким образом, разработанная в 1931 году фирмой Круппа 88-мм зенитная пушка именовалась «88-мм зенитное орудие обр. 18».

Первые образцы пушки Flak 18 были построены в Эссене, а боевое крещение новая зенитная система получила в Испании, где она применялась не только против воздушных целей, но и против танков. Поэтому на орудия нередко стали монтировать щитовое прикрытие. Ствол пушки состоял из кожуха, свободной трубы и казенника. Полуавтоматический затвор клинового типа обеспечивал скорострельность до 20 выстрелов в минуту. Противооткатные устройства включали в себя гидравлический тормоз отката и гидропневматический накатник. Основанием лафета служила крестовина, у которой боковые станины при переходе в походное положение поднимались вверх, а продольная балка играла роль повозки. Наводка орудия осуществлялась в вертикальной плоскости на угол от +5° до +85°, в горизонтальной — на 360°. Стрельба велась осколочными снарядами с дистанционным взрывателем, а также бронебойными снарядами.

В 1936 году на вооружение вермахта поступил модернизированный вариант пушки, обозначенной Flak 36. Она отличалась главным образом конструкцией ствола, разработанного фирмой «Рейнметалл», и упрощенным лафетом. Следующая модификация 1937 года, Flak 37, имела усовершенствованную систему управления огнем, но в целом большинство агрегатов и узлов всех вариантов 88-мм орудия были взаимозаменяемыми.

88-мм зенитные пушки состояли на вооружении немецких войск до самого конца войны и использовались на всех фронтах и в системе ПВО рейха. В августе 1944 года Германия располагала 10930 орудиями этого типа.

Тактико-технические данные

Обозначение: Flak 18/36/37

Тип: зенитная пушка

Калибр, мм: 88

Вес в боевом положении, кг: 5000

Длина ствола, калибров: 56

Начальная скорость снаряда, м/с: 820 (осколочный), 795 (бронебойный)

Скорострельность, выстр/мин: 15–20

Дальность стрельбы по горизонтали , м: 14860

Дальность стрельбы по вертикали , м: 10600

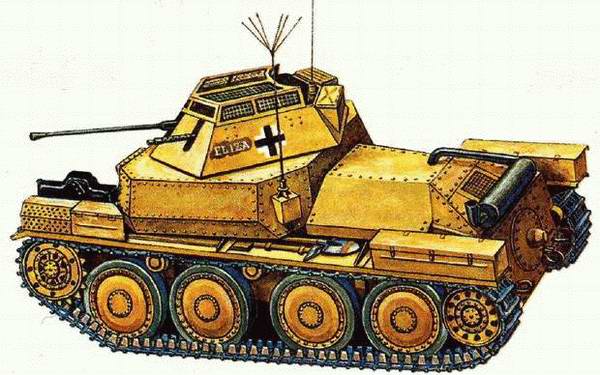

«Флакпанцер» 38

Пока самолеты люфтваффе господствовали в воздухе, немецкая армия не нуждалась в бронированных зенитных установках на гусеничном шасси. Хотя в 1940 году фирма «Алкетт» разработала и построила 20-мм зенитную

САУ на базе легкого танка Pz IA, крупного заказа на нее не последовало и самоходка была выпущена в количестве всего 24 единиц. Эти машины, обозначенные «Флакпанцер» I, состояли на вооружении только одного зенитного батальона и принимали участие в боевых действиях на Восточном фронте. Последние из них были потеряны вермахтом во время окружения немецких войск под Сталинградом. Качества первой зенитной САУ были невысокими, так как шасси танка Pz I обладало плохой проходимостью в условиях бездорожья и к тому же было порядком изношено.

С увеличением активности советской авиации, особенно штурмовиков Ил-2, штурмовавших колонны противника с бреющего полета, появились требования на новую зенитную САУ с 20-мм пушкой. Осенью 1943 года на вооружение была принята машина фирмы ВММ, созданная на базе надежной ходовой части чешского танка LT-38. Первые образцы САУ представляли собой простую переделку танка, с которого сняли башню и установили 20-мм башенную установку с бронетранспортера SdKfz 222 фирмы «Хорьх». С пушкой Flak 30 был спарен 7,92-мм пулемет. Из-за тесноты боевого отделения на следующем варианте САУ двигатель сместили в среднюю часть корпуса, а в задней части смонтировали в боевой рубке 20-мм пушку Flak 38 большей скорострельности. Оборонительный пулемет перевозился внутри машины. Всего было построено около 140 зенитных установок этого типа под обозначением «Флакпанцер» 38. Они использовались для прикрытия важных объектов поблизости от линии фронта, а также защищали танковые подразделения на марше. В случае необходимости САУ привлекались для борьбы с легкой бронетехникой противника. Установка пушки допускала ее фуговое вращение и, соответственно, ведение огня по наземным и воздушным целям. В состав боекомплекта входили осколочные и бронебойные снаряды общим количеством 1080 штук.

Тактико-технические данные

Обозначение: Flakpanzer 38

Тип: зенитная САУ

Экипаж, чел.: 4

Боевой вес, т: 9,8

Длина, м: 5,21

Ширина, м: 2,15

Высота, м: 2,25

Вооружение: 20-мм пушка Rak 38; 7,92-мм пулемет MG 34

Двигатель: «Прага» мощностью 125 л.с.

Максимальная скорость, км/ч: 42

Запас хода, км: 250

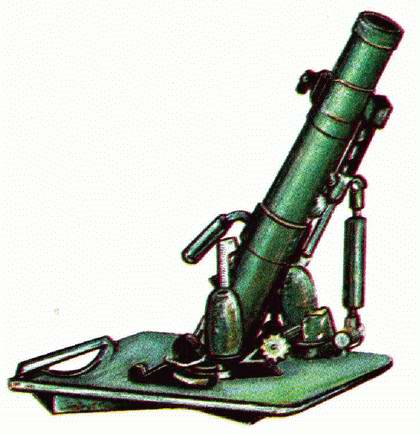

50-мм миномет IeGrWr 36

В середине 30-х годов на вооружение немецкой армии поступили два типа минометов: 50-мм легкий миномет образца 1936 года и тяжелый миномет калибра 81 мм выпуска 1934 года. Перед началом Второй мировой войны в пехотной дивизии вермахта имелись в каждой пехотной роте и мотоциклетной разведывательной роте по 3 50-мм миномета. 81-мм минометы входили в состав пулеметной роты батальона.

50-мм миномет IeGrWr 36 состоял из трех основных частей: ствола с подъемным механизмом, опорной плиты и устройств наводки и прицеливания. Ствол представлял собой гладкую трубу, на которую был навинчен казенник со стреляющим приспособлением. В верхней части ствола располагался кронштейн для крепления визирного устройства, в нижней части была приварена рукоятка для ручной переноски оружия. На стволе монтировались также механизмы грубой и точной наводки. На опорной плите размещались вертлюг, на левой стороне которого имелся указатель прицела, рамка с шаровым уровнем, устройство горизонтирования и поворотное устройство.
