Стрельба из миномета велась методом самонакалывания 50-мм осколочными минами с чувствительным взрывателем. Прицеливание производилось с помощью шкалы дальностей, визирного приспособления и шарового уровня.
Легкие 50-мм минометы находились на службе вермахта довольно длительное время. Дивизии первых формирований имели по 93 миномета этого типа. Однако боевые действия на Восточном фронте показали слабую эффективность этого оружия в условиях позиционной войны. К тому же в 1940 году пехотные части немецкой армии стали оснащать 30-мм надкалиберными минами, прикрепляемыми к стволу карабина системы Маузера. Поэтому в 1942 году 50-мм минометы в минометных взводах начали заменять 81 — мм. Расчет IeGrWr 36 состоял из трех человек, которые, кроме миномета, переносили также 50 выстрелов боекомплекта.
Тактико-технические
Обозначение: IeGrWr 36
Тип: легкий миномет
Калибр, мм: 50
Длина ствола, калибров: 9,3
Начальная скорость мины , м/с: 75
Вес в боевом положении, кг: 14
Угол горизонтальной наводки : 34°
Максимальный угол возвышения : 90°
Дальность стрельбы , м: 520
Скорострельность, выстр/мин: 20

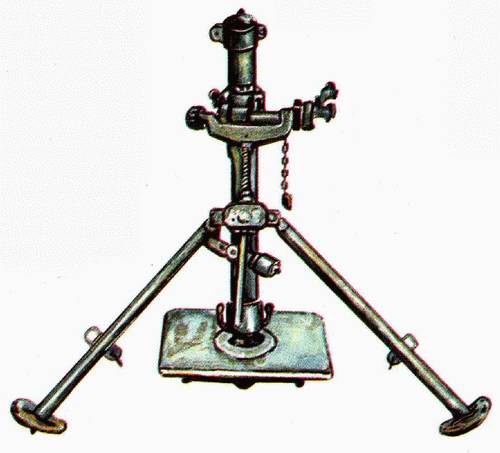

81-мм миномет CrWr 34
81-мм миномет образца 1934 года являлся стандартным вооружением пулеметной роты пехотного батальона вермахта. В каждой такой роте наряду с 12 станковыми пулеметами имелось 6 минометов CrWr 34, которые вначале относились к тяжелым, но уже в середине войны приобрели статус средних. 81-мм минометы были излюбленным оружием немецких парашютно-десантных войск. Каждой роте парашютистов полагалось по штату три миномета CrWr 34. А всего парашютная дивизия насчитывала 131 81-мм миномет (для сравнения: пехотная дивизия имела только 54 CrWr 34).
Конструкция немецкого 81-мм миномета образца 1934 года была стандартной для того времени. Он состоял из ствола с казенником, опорной плиты, лафета-двуноги с механизмами наводки, амортизатора и прицела. Шарнирное соединение ног лафета позволяло осуществлять грубую наводку оружия, точная наводка производилась подъемным механизмом. Стрельба из миномета велась осколочными и дымовыми минами весом по 3,5 кг. Из-за чувствительного взрывателя на минах имелась предохранительная чека, обеспечивающая их безопасность при транспортировке. Для поражения живой силы противника, находящейся за укрытием, использовались также специальные прыгающие осколочные мины. Они включали в себя взрыватель с пороховым замедлителем, который воспламенялся при встрече снаряда с преградой. Пламя приводило в действие вышибной заряд, подбрасывающий мину в воздух, и она разрывалась на высоте 1,5–2 м.
Миномет CrWr 34 оказался весьма надежным оружием, но все же недостаточно эффективным и, начиная с 1944 года, он стал заменяться в подразделениях вермахта более тяжелым 120-мм минометом, созданным на основе советского образца 1938 года. Существовал и укороченный вариант 81-мм миномета с уменьшенной дальностью стрельбы — его вес сократился почти вдвое.
Тактико-технические данные
Обозначение: CrWr 34
Тип: средний миномет
Калибр, мм: 81
Вес в боевом положении, кг: 57
Длина ствола, калибров: 14,1
Начальная скорость мины , м/с: 174
Скорострельность, выстр/мин: 15–20
Макс.

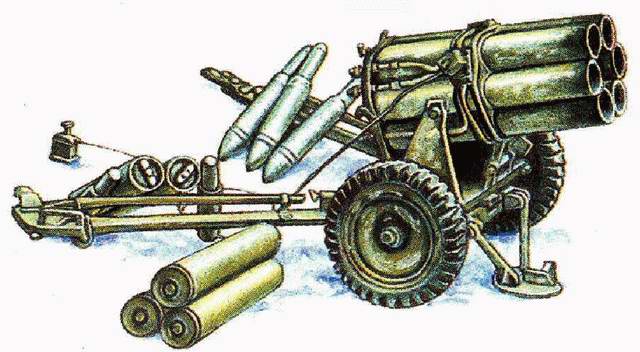

150-мм реактивный миномет «Небельверфер» 41
Версальский договор запрещал Германии иметь современные виды вооружения, однако с течением времени проявились и его недостатки. Например, в статьях договора не было речи о ракетных системах, и немцы уже в начале 30-х годов без опаски занялись разработкой реактивной артиллерии. Первые немецкие реактивные одноствольные 105-мм минометы ограниченно применялись в боевых действиях в составе трех дивизионов в 1939—40 годах. Затем в подразделениях вермахта их сменили более эффективные 150-мм реактивные минометы «Небельверфер» 41.
Официально, в целях секретности, реактивные минометы использовались Германией только в т. н. частях «дымовой завесы», но предназначались, в первую очередь, для ведения химической войны. В случае отсутствия последней мины с отравляющими веществами легко заменялись осколочными боеприпасами.
Шестиствольный «Небельверфер» 41 имел конструкцию сотового типа. Блок из шести трубчатых направляющих соединялся передней и задней обоймами, а вся система устанавливалась на легком колесном лафете, заимствованном у противотанковой пушки Pak 35/36. Коленчатая боевая ось лафета на позиции поворачивалась, колеса вывешивались, а лафет опирался на сошники раздвижных станин и передний откидной упор. Максимальный угол возвышения миномета составлял 45°, сектор горизонтального обстрела -24°. Для ведения стрельбы использовались 150-мм дымовые и осколочно-фугасные мины, представляющие собой ракету, в передней части которой монтировался твердотопливный двигатель с 26 наклонными соплами-отверстиями. В полете она стабилизировалась вращением и, в отличие от советских реактивных снарядов, обладала большей точностью попадания. Огонь велся залпами: в течение 10 секунд выпускались все шесть ракет. Осколочное действие мины было весьма слабым. При ее разрыве осколки разлетались на 40 м по фронту и на 13 метров вперед от места падения снаряда. Основным поражающим фактором была ударная волна, и поэтому шестиствольные минометы применялись в основном для стрельбы залпами по площадям. Против одиночных целей они были малоэффективны.
Тактико-технические данные
Обозначение: 15 см Nebelwerfer 41
Тип: реактивный миномет
Калибр, мм: 150
Вес в боевом положении, кг: 770
Число направляющих : 6
Начальная скорость мины , м/с: 340
Скорострельность, выстр/мин: 6 выстрелов за 10 секунд
Макс. дальность стрельбы, м: 6900
Вес осколочно-фугасной мины , кг: 34,15

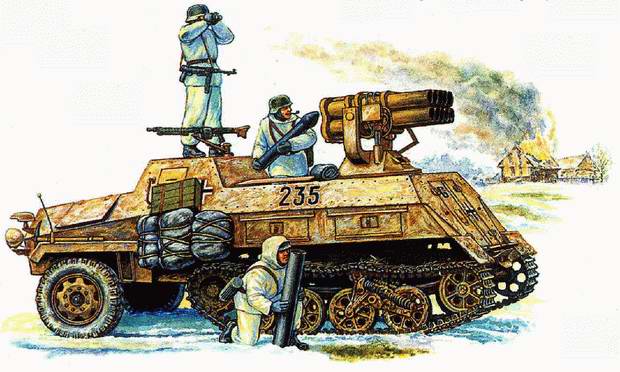

150-мм самоходная РСЗО обр. 1942 года
Шестиствольные реактивные минометы «Небельверфер» 41, применявшиеся с 1941 года, обладали довольно небольшой дальностью стрельбы и располагались, обычно поблизости от линии фронта. Для прикрытия их боевых позиций на случай прорыва вражеских танков нередко выделялись обычные пушки. Советские установки подобного типа были самоходными и, следовательно, более маневренными. С учетом успешного использования советских машин немцы также разработали реактивные установки на шасси различных танков и БГР.
