Рак 38 имела подрессоренный лафет с раздвижными станинами и горизонтальный клиновой затвор с механизмом автоматического закрывания. Сектор горизонтального обстрела орудия составлял 65°, угол максимального возвышения — 27°. Скорость транспортировки орудия не превышала 25 км/ч, а для облегчения передвижения вручную пушка соединялась с одноколесным передком. Ствол был оборудован дульным тормозом, а для защиты артиллеристов имелся бронещиток из двух частей. В состав боекомплекта входили три типа бронебойно-трассирующих снарядов: с бронебойным наконечником, с приварной головкой и снаряд с бронебойным сердечником из вольфрама. В случае необходимости использовались также и осколочные
Пушка Pak 38 выпускалась специально для борьбы с советскими танками, но против хорошо защищенных Т-34 и KB ее боевая эффективность была недостаточной. С 1943 года в противотанковых подразделениях вермахта эти орудия начали заменять 75-мм пушками Pak 40, а с середины 1944 года они применялись только в оккупационных и учебных частях.
Тактико-технические данные
Обозначение: Pak 38
Тип: противотанковая пушка
Калибр, мм: 50
Вес в боевом положении, кг: 1000
Длина ствола, калибров: 60
Угол ГН, град: 65
Угол ВН, град: -8; +27
Начальная скорость снаряда, м/с: 825 (бронебойный), 1180 (подкалиберный), 549 (осколочный)
Скорострельность, выстр/мин: 12-14
Дальность эффективной стрельбы , м: 700
Бронепробиваемость, мм: 69 (бронебойным снарядом на дистанции 100 м), 48 (на дистанции 1000 м)

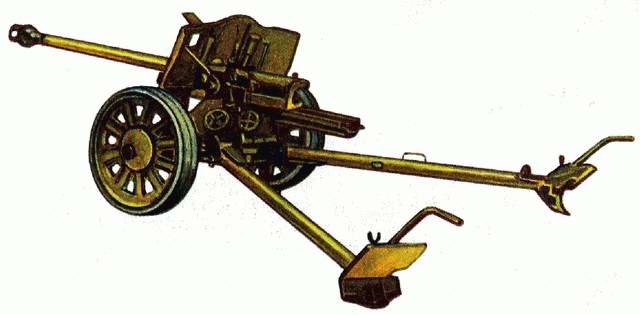

75-мм пушка Pak 40
Начиная с 1943 года 75-мм пушка Pak 40 стала стандартным противотанковым орудием вермахта и применялась против бронетехники противника как на Восточном, так и на Западном фронтах. Фирма «Рейнметалл-Борзиг» приступила к работам над Pak 40 в 1939 году, и первые пушки этого типа появились на фронте в конце 1941 года. Так как немецкие войска испытывали к этому времени острую нехватку эффективной противотанковой артиллерии, Pak 40 вначале монтировалась на самоходных артиллерийских установках RSO и «Мардер» различных вариантов. Только в феврале 1943 года в штатные расписания пехотных дивизий были занесены буксируемые пушки этого типа. Но и тогда их количество не соответствовало требованиям войск.
Конструкция Pak 40 включала ствол-моноблок с затвором и двухкамерным дульным тормозом. Щитовое прикрытие состояло из двух частей. Часть щита, закрепленная на верхнем станке, имела задний и передний бронелисты. Щиток, закрепленный на нижнем станке, частично откидывался. Установленная на лафете с раздвижными станинами пушка обладала сектором горизонтального обстрела 65° и могла вести огонь при углах возвышения от -3° до +22°. Полуавтоматический затвор обеспечивал скорострельность 12–14 выстрелов в минуту. Для буксировки с помощью тягача орудие было оборудовано пневматическими тормозами, при перекатывании Pak 40
Для стрельбы использовались осколочно-фугасные гранаты, бронебойные и подкалиберные трассирующие, а также кумулятивные снаряды. Последние весили 4,6 кг и на дальности до 600 м под углом встречи 60° пробивали броню толщиной 90 мм. Всего было изготовлено более 25 тыс. пушек Pak 40, которые выпускались серийно до конца Второй мировой войны.
Тактико-технические данные
Обозначение: Pak 40
Тип: противотанковая пушка
Калибр, мм: 75
Вес в боевом положении, кг: 1425
Длина ствола, калибров: 46
Начальная скорость снаряда, м/с: 792 (бронебойный), 933 (подкалиберный), 450 (кумулятивный), 550 (осколочно-фугасный)
Скорострельность, выстр/мин: 12-14
Дальность эффективной стрельбы , м: 1500
Макс. дальность стрельбы, м: 8100
Бронепробиваемость бронебойно-трассирующим снарядом на дальностях 100 и 1000 м , мм: 98, 82

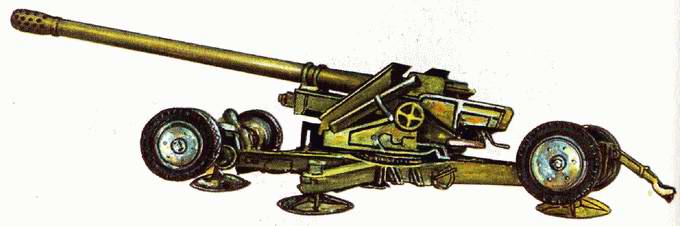

128-мм пушка Pak 44
После многочисленных поражений Германии на всех фронтах, осенью 1944 года в стране началась реорганизация армии и в первую очередь артиллерийских частей. Немецкая артиллерия по образцу Красной Армии начала сводиться в артиллерийские бригады, а затем и в корпуса, находившиеся в резерве Ставки главного командования. В январе 1945 года вермахт располагал восемью артиллерийскими бригадами и двенадцатью корпусами, вооруженными как легкими, так и тяжелыми орудиями. Большинство из них действовали на Восточном фронте. 408-й корпус имел в своем составе батарею 128-мм пушек Pak 44, разработанных на основе зенитного орудия Flak 40.
Для своего времени Pak 44 являлась, пожалуй, наиболее мощной противотанковой пушкой, способной на расстоянии 1500 м пробить броню толщиной 187 мм. Стрельба велась унитарными боеприпасами с бронебойным и осколочно-фугасным снарядами весом около 28 кг. Лафет фугового вращения располагался на четырехколесной платформе и имел щитовое прикрытие для защиты расчета от пуль и осколков. Максимальный угол возвышения орудия составлял 45°. Затвор полуавтоматического типа обеспечивал скорострельность 5 выстрелов в минуту.
Кроме стандартного немецкого орудия, обозначенного также К-81, выпускались и два его варианта, отличавшиеся различными лафетами. Пушка К-81/1 имела лафет французского 155-мм орудия, К-81/2 — лафет советской гаубицы МЛ-20.
Немецкие противотанковые пушки Pak 44 успешно противостояли всем типам вражеских танков, но имели существенный недостаток, затрудняющий их транспортировку, — большой вес. Кроме того, орудия плохо поддавались маскировке вследствие больших размеров.
Тактико-технические данные
