Последний раз английские орудия Q.F. участвовали в боях в Корее, где им противостояли советские пушки ЗИС-3. Последние нередко выигрывали артиллерийские дуэли, несмотря на меньший калибр.
Тактико-технические данные
Обозначение: Q.F. Mk 2
Тип: полевая пушка-гаубица
Калибр, мм: 87,6
Длина ствола, мм: 2400
Вес в боевом положении, кг: 1800
Угол
Угол ВН, град: -5; +37
Начальная скорость снаряда, м/с: 532
Макс. дальность стрельбы, м: 12250
Вес снаряда, кг: 11,34
Германия

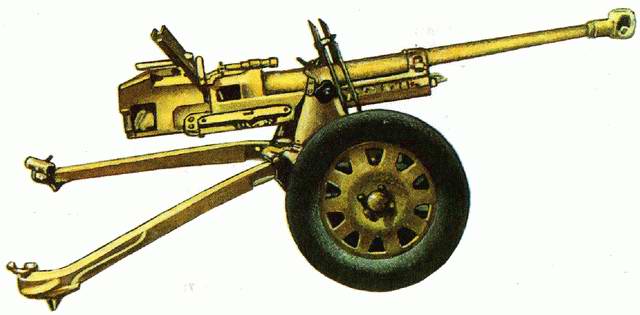

Противотанковое ружье PzB 41
Немецкое противотанковое ружье образца 1941 года по внешнему виду более напоминало небольшое артиллерийское орудие. Для того чтобы лучше использовать энергию пороховых газов и повысить за счет этого начальную скорость снаряда, инженеры применили в конструкции сужающийся канал ствола. 28-мм снаряд имел специальные пояски, изготовленные из мягкого металла, которые под воздействием газов сжимались и играли роль уплотнителя. Для уменьшения отдачи при стрельбе ствол оружия оснастили дульным тормозом, а само ружье установили на колесном лафете и оборудовали щитком, состоящим из двух бронелистов, соединенных с зазором относительно друг друга. Механизм наведения отсутствовал, и наводка ружья осуществлялась вручную: в горизонтальной плоскости путем поворота лафета на шаровой опоре нижнего станка, в вертикальной — за счет качания ствола с люлькой вокруг цапф.
Стрельба из однозарядного оружия велась осколочными, а также бронебойными снарядами с карбидо-вольфрамовым сердечником. Наличие автоматически закрывающегося клинового затвора повысило скорострельность до 12 выстрелов в минуту. Ружья PzB 41 состояли на вооружении саперных и противотанковых подразделений. Часто они устанавливались на бронетранспортерах и разведывательных бронеавтомобилях. Для воздушно-десантных войск имелся облегченный вариант этого оружия с лафетом из стальных труб и без щитового прикрытия.
Благодаря высокой начальной скорости снаряды противотанкового ружья пробивали на дальности 100 м броню толщиной до 75 мм. Однако с увеличением дистанции боевые характеристики оружия резко снижались, а острый дефицит вольфрама не позволял наладить массовый выпуск бронебойных боеприпасов. Поэтому ружья PzB 41 не получили широкого распространения на фронте, хотя и применялись частями вермахта до самого окончания войны.
Тактико-технические данные
Обозначение: PzB 41
Тип: противотанковое ружье
Калибр, мм: 28/20
Вес в боевом положении, кг: 229
Длина ствола, мм: 1715
Начальная скорость пули , м/с: 1402
Скорострельность, выстр/мин: 12
Дальность эффективной стрельбы , м: 400
Бронепробиваемость ,

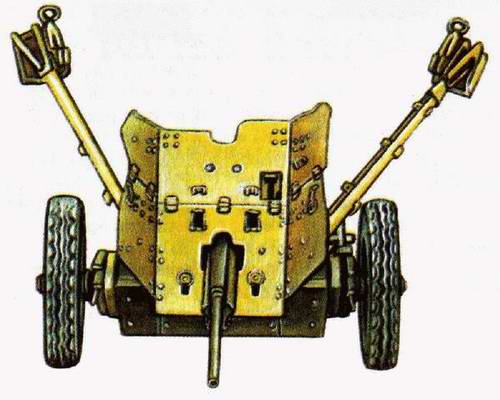

37-мм пушка Pak 35/36
Основная пушка противотанковых подразделений вермахта первого периода Второй мировой войны, Pak 35/36 была принята на вооружение немецкой армии в 1934 году. Боевое крещение она получила в Испании, а затем с успехом использовалась во время Польской кампании против слабобронированных танкеток и легких танков. В сражениях с французскими машинами с противоснарядным бронированием эти пушки оказались малоэффективны, и совсем плохо они проявили себя в борьбе с советскими танками Т-34 и КВ. Сами немцы с иронией называли эти орудия «армейскими колотушками» и «дверными молотками».
Рак 35/36 состояли на вооружении противотанковых рот пехотных полков и батальонов истребителей танков в пехотных дивизиях. Всего по штату пехотная дивизия располагала 75 37-мм противотанковыми пушками. Орудия использовались также для уничтожения живой силы и огневых точек противника. Pak 35/36 имела легкий лафет с раздвижными станинами. Первые варианты пушки оснащались деревянными колесами, затем были установлены колеса с резиновыми шинами. Сектор горизонтального обстрела орудия составлял 60°, максимальный угол возвышения ствола — 25°. Наличие механизма автоматического закрывания затвора клинового типа обеспечивало скорострельность 12–15 выстрелов в минуту. Для наводки пушки применялся оптический или коллиматорный прицел. Стрельба велась унитарными выстрелами: осколочными и бронебойными. 37-мм бронебойный снаряд этого орудия пробивал на дальности 100 м броню толщиной 34 мм. Подкалиберный снаряд образца 1940 года имел бронепробиваемость на этой дистанции 50 мм, и, кроме того, для пушки Pak 35/36 был разработан специальный надкалиберный кумулятивный боеприпас с предельной дальностью стрельбы 300 м. Всего было построено около 16 тысяч орудий Pak 35/36.
Тактико-технические данные
Обозначение: Pak 35/36
Тип: противотанковая пушка
Калибр, мм: 37
Вес в боевом положении, кг: 450
Длина ствола, калибров: 45
Начальная скорость снаряда, м/с: 762 (бронебойный), 1020 (подкалиберный), 110 (надкалиберный)
Скорострельность, выстр/мин: 12-15
Дальность эффективной стрельбы , м: 600
Бронепробиваемость , мм: 34 (на дистанции 100 м), 27 (на дистанции 600 м)

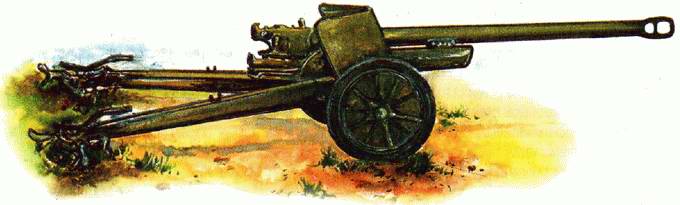

50-мм пушка Pak 38
Для замены малоэффективной Pak 35/36 в 1939 году была разработана новая 50-мм противотанковая пушка Pak 38, поступившая на вооружение вермахта в конце 1940 года. К моменту нападения Германии на Советский Союз в немецких войсках таких пушек было еще мало и ими комплектовались только отдельные роты батальонов истребителей танков.
