По данным "Jane's Fighting Ships 1999-2000", из шести ПЛ, поставленных в 1976-1983 гг. ВМС Ливии*, в 1999 г в строю находилась одна ПЛ. Головная ПЛ AI Badr затонула в 1993 г., была поднята и не восстанавливалась. Три ПЛ были подняты на стенку. ПЛ Al Faten ремонтировалась в Латвии. Затем, после 1992 г. была переведена в Кронштадт. Ремонтные работы были продолжены в 1996 г.
* ПЛ: Al Badr, Al Faten, Al Ahad, Al Mitraga, Al Khyber, Al Hunain

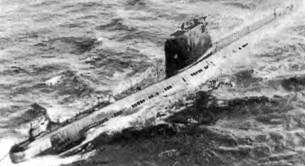

Торпедная ПЛ Al Ahad
Торпедно-ракетные ПЛ типа Walrus
Основные ТТХ
Водоизмещение, т:
– надводное…2465
– подводное…2800
Длина наибольшая, м…67,7
Ширина корпуса наибольшая, м…8,4
Осадка средняя, м…7,0
Запас плавучести, %…ок.12
Архитектурно-конструктивный тип…смешанный
(одно-двухкорпусный
Глубина погружения оперативная, м…300
Автономность, сут…ок 60
Экипаж, чел…50 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность (тип) ДГ, кВт…3 х 980
("Holec Type 304")
– число х мощность (тип)
дизелей в составе ДГ, л.с…3 х 2300, ("SEMT Pilstik
12PA4V-200 VG" на SS 802 и 803) и ("Brons-Werkspoor O-RUB 215x121" на SS 808 и 810)
– число х мощность ГЭД, л.с…1 х 5430
– число гребных валов…1
– число групп АБ х число
элементов в группе (емкость АБ)…3 х 140 (6500 Ач)
Запас топлива, т…310
Скорость полного хода, уз:
– надводная…13
– подводная…21
Дальность плавания (при скорости хода, уз), мили:
– в режиме РДП…10000 (9)
– подводная…ок. 400 (4)
Вооружение
Торпедное и ракетное:
– число х калибр ТА, мм…4x533
– боезапас торпед… 12
– число мин, принимаемых
взамен торпед…40
– тип ракет…UGM-84 "Sub Harpoon"
– тип торпед…Мк 48 Mod 4, NT 37 D
Радиоэлектронное:
– тип АСБУ…SEWACO VIII с системой
обработки и представления данных "Signaal Gipsy"
– тип ГАК…"Thomson-Sintra Octopus"
(экспортный вариант ГАК TSM-2272 "Eledon", приспособленный под требования ВМФ Голландии 1978 79 гг.). в составе: ШПС TSM-2263 с носовой антенной. ШПС TSM-2253 с бортовой антенной, ГАС ОГС TSM-2243, ГАС миноискания TSM-5423, TSM DUUX-5 с разнесенными антеннами (пассивное определение дистанции и ОГС), ГАС с ГПБА GEC Avionics Туре 2026 система обзора кормовых углов, ЗПС и контроль собственных шумов
– тип РЛС…ZW-07 (освещение
обстановки и навигация), "Argos 700М" (СОРС)
– тип перископов…ф. "Pilkington Optronics":
– СК 24 (поисковый) - СН 74 (атаки)
– навигационные системы (состав):
инерциальные системы навигации Sperry Мк 29 Mod 2, спутниковая система
ДПЛ типа Walrus являются развитием ПЛ типа Zwaardvis постройки начала 70-х годов, (водоизмещение 2350/2640 т). У ПЛ типа Walrus "альбакоровская" форма корпуса, Х-образное кормовое оперение, рубочные горизонтальные рули. ПК изготовлен из стали MAREL, повышенной прочности.
ПЛ обладает высокой степенью автоматизации процессов управления кораблем, оружием и техническими средствами за счет чего численность экипажа сокращена с 67 чел. на ПЛ Zwaardvis до 50 чел.
ГАК "Octopus" интегрирован с АСБУ SEWACO VIII. Имеется система связи в подводном положении, использующая выпускаемую антенну длиной 450 м.
На ПЛ S808\aS 810 установлена АСБУ SEWACO VIII с процессорами "Signaal-MV".
ТА, американские типа Мк 67, обеспечивают стрельбу с оперативной глубины погружения. На ПЛ S 808были проведены опытные пуски ПКР "UGM-84-3D Harpoon".
Все ПЛ типа Walrus оборудованы для использования ПКР UGM-84 "Sub Harpoon".
На ПЛ S 803 Zeeleuw в кормовой части ограждения рубки во время ремонта в 1996 г. установлен диффузор выхлопа системы РДП. Затем эта конструкция была установлена и на других ПЛ.

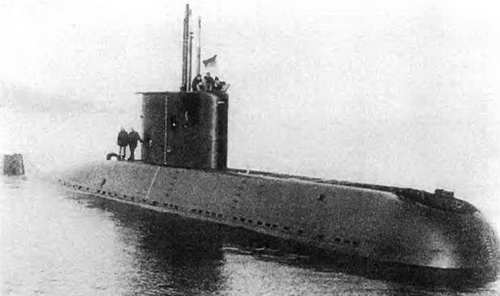

Торпедная ПЛ Zeeleuw
Норвегия
Торпедные ПЛ типа Ula
Основные ТТХ
Водоизмещение, т:
– надводное…1040
– подводное…1150
Длина наибольшая, м…59
Ширина корпуса наибольшая, м…5,4
Осадка средняя, м…4,6
Запас плавучести, %…11
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…250
Автономность, сут…40
Экипаж, чел…21 (5 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…2 х 950
– число х мощность (тип)
дизелей в составе ДГ л.с…2 х 1350
(MTU 16V396SB83)
– число х мощность ГЭД, л.с…1x6000 -число гребных валов…1
– число групп АБ х число
элементов в группе…4 х 120
Скорость полного хода, уз:
– надводная…11
– подводная…23
Дальность плавания (при скорости, уз.), мили: -надводная…5000 (8)
– экономическая подводная…400 (4)
