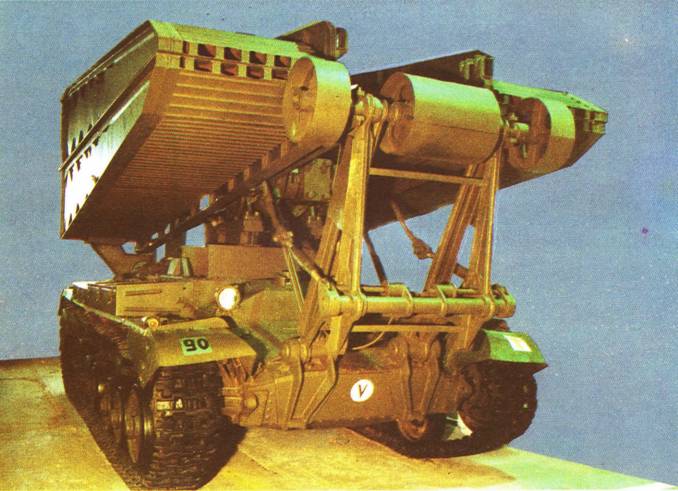

Разработан в 1940 году фирмой "Виккерс-Армстронг". Выпускался с 1941 по 1944 гг. Состоял на вооружении армии Великобритании, поставлялся в СССР. Использовался в боях второй мировой войны.
Масса, т 19,25
Численность экипажа, чел 1
Габаритные размеры (длина х ширина х высота), мм .. 7190x2950x3450
Вооружение. нет
Броневая защита, мм 60
Грузоподъемность моста,
Время наведения моста, мин. 3-10
Ширина перекрываемого препятствия, м .. 9
Мощность двигателя, л.с 130
Скорость максимальная, км/ч 26
Запас хода по шоссе, км.. 170
Глубина водных преград, преодолеваемых вброд, м 1,2
База – шасси танка Валентайн .
Общая компоновка – наводка моста осуществляется без выхода экипажа из танка; для установки моста в походное положение требуется помощь двух человек. Вооружение – отсутствует.
Защита – аналогична конструкции базовой машины.
Шасси – отбор мощности на мостовой привод осуществляется с коленчатого вала двигателя танка через специальную фрикционную муфту.

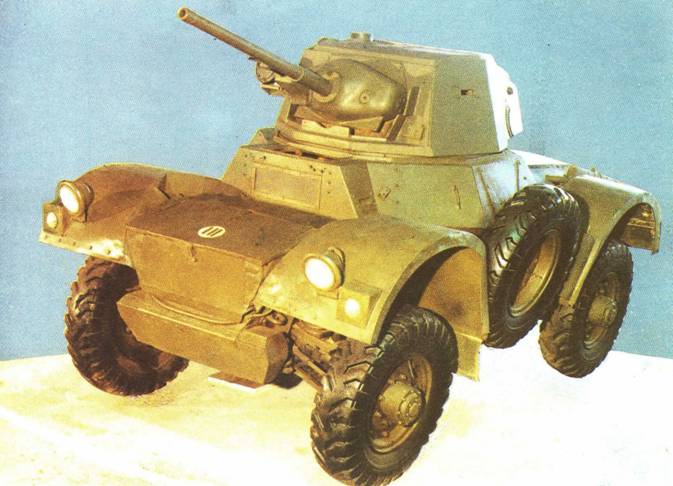

АНГЛИИСКИЙ БРОНЕАВТОМОБИЛЬ "ДАЙМЛЕР" Мк II
Разработан в 1940 году фирмой "Даймлер". Выпускался серийно с 1942 г. Состоял на вооружении армии Великобритании, экспортировался в другие страны. В боях не использовался.
Масса, т. 7,6
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм .. 3965x2440x2236
Вооружение
пушка, шт 1
калибр, мм. .. 40
боекомплект, выстрелов 52
пулемет, шт.. 1
калибр, мм 7,92
боекомплект, патронов .. 3150
пулемет, шт.. 1
калибр, мм . 7,7
боекомплект, патронов .. 2800
Броневая защита, мм
лоб корпуса . 15
башни. 17
Мощность двигателя, л.с 100
Скорость максимальная, км/ч. 85
Запас хода по шоссе, км .. 330
Глубина водных преград, преодолеваемых вброд, м 0,5
База – разведывательный автомобиль "Даймлер Скаут кар" фирмы ВСА (Австрия). Общая компоновка – рамная конструкция шасси (4 х 4).
Вооружение – механизм поворота башни механический; наведение пушки по вертикали – плечевым упором; два гранатомета калибра 101,6 мм для метания дымовых гранат. Защита – катаные броневые листы соединены болтами; башня сварная.
Шасси – двигатель четырехтактный, карбюраторный, жидкостного охлаждения; трансмиссия гидромеханическая; приводы управления дублированные и размещены в передней и задней частя> корпуса; подвеска индивидуальная, независимая, пружинная, с гидравлическими амортизаторами тормоза дисковые.

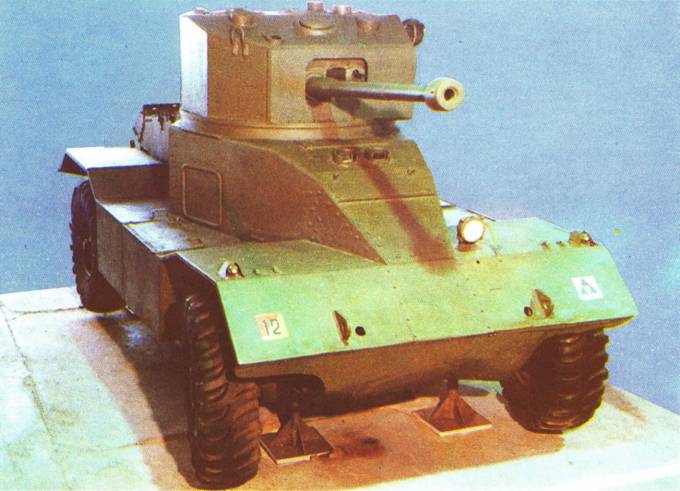

АНГЛИЙСКИЙ
Разработан в 1942 году фирмой "АЕС". Выпускался с 1942 по 1945 гг. Состоял на вооружении армии Великобритании. Использовался в боях второй мировой войны.
Масса, т.. 12,2
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм 5440x2720x2695
Вооружение
пушка, шт. 1
калибр, мм.. 57
боекомплект, выстрелов .. 60
пулемет, шт. 1
калибр, мм. 7,92
боекомплект, патронов .. 3150
пулемет, шт 1
калибр, мм . 7,7
боекомплект, патронов .. 2800
Броневая защита, мм
лоб корпуса .. .. 25
башни.. . 32
Мощность двигателя, л.с 165
Скорость максимальная, км/ч 78
Запас хода по шоссе, км.. 500
Глубина водных преград, преодолеваемых вброд, м 0,5
База – оригинальная.
Общая компоновка – конструкция корпуса рамная, башня в форме усеченной многогранной призмы. Вооружение – поворотный механизм башни имеет электрический и механический приводы; наведение пушки по вертикали плечевым упором; гранатомет для метания дымовых гранат установлен внутри башни.
Защита – броневые листы катаные высокой твердости, соединены сваркой, клепкой и болтами; лобовой лист корпуса наклонный, остальные вертикальные.
Шасси – двигатель четырехтактный дизель жидкостного охлаждения фирмы "АЕС"; трансмиссия механическая; подвеска – полуэллиптические рессоры, амортизаторов нет; привод на тормоза пневматический.
АНГЛИЙСКИЙ КРЕЙСЕРСКИЙ ТАНК Мк VIII "КРОМВЕЛ IV"
Разработан в 1942 году фирмой "Аейланд". Выпускался с 1943 по 1948 гг. Состоял на вооружении армии Великобритании. В боях не использовался.
Масса, т.. 29
